Kæderydder FKR-1501
Præsentation
Fransgårds nye kæderydder er udviklet som en robust konstruktion med mange unikke detaljer, der giver en høj fleksibilitet, og gør det muligt at arbejde effektivt i forskellige krævende miljøer.

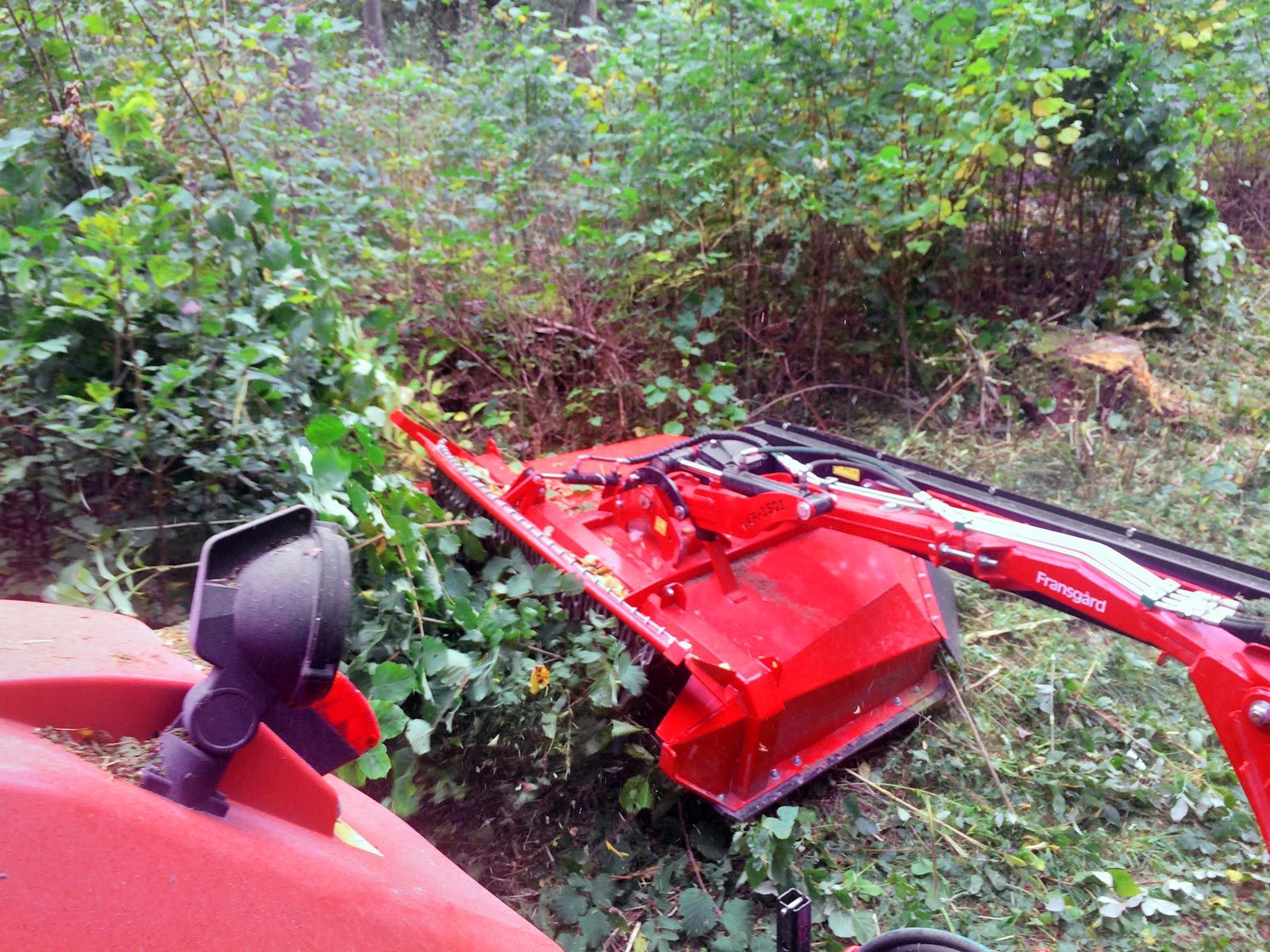

Kratknuseren kan arbejde i mange forskellige materialer; alt fra kraftigt græs til meget tæt buskads og mindre selvplantede træer langs skovveje. Den kan også anvendes til klipning af hegn og grene, som hænger ud over vejene.
Stort arbejdsområde med mange tekniske finesser
Maskinen arbejder helt op til 4,55 m fra center på traktoren og kan køre i lodret position fra 0-4 meter i højden og 35° nedad, hvor det fleksible hoved gør, at man kan arbejde på begge sider af en grøft fra samme position (se skema med arbejdsområde). Maskinen har en sideforskydning på 1,5 m.
Den hydrauliske cylinder til klippehovedet kan med fordel være i flydestilling under arbejdet, da maskinen så følger jorden perfekt. Maskinen drives via PTO-aksel og 2 kraftige 3-spors power-remme med dobbelt strammefunktion på den lange rem.
Drivlinje kombineret med PTO-drev og 3-spors powerbelt giver optimal drift og sikrer minimal slitage på maskinen – selv i de hårdeste miljøer. Transportbredden er 2,5 m., og maskinen kræver en traktor med en vægt på 5 tons. Automatisk remspænder og påkørselssikring er standardudstyr.
Tekniske data
| Model: | FKR-1501 |
|---|---|
| Arbejdsbredde | 150 cm |
| Transportbredde | 250 cm |
| Sideforskydning | 150 cm |
| Rækkevidde max. | 455 cm (fra traktorens midte) |
| Arbejdsområde ned | 35° |
| Arbejdsområde op | 90° (højde mellem 0-4 meter) |
| Antal kæder | 2 eller 4 stk. |
| Kædedimension | 10 eller 13 mm |
| Kædekvalitet | G100 |
| Hydraulikudtag | 3 dobbelte |
| Slidesko | Standard |
| Kraftudtag (PTO) | 540 o/min |
| Traktorvægt | min. 5 ton |
| 3-punktsophæng | Kat. III |
| Egenvægt | 910 kg |
Detaljer

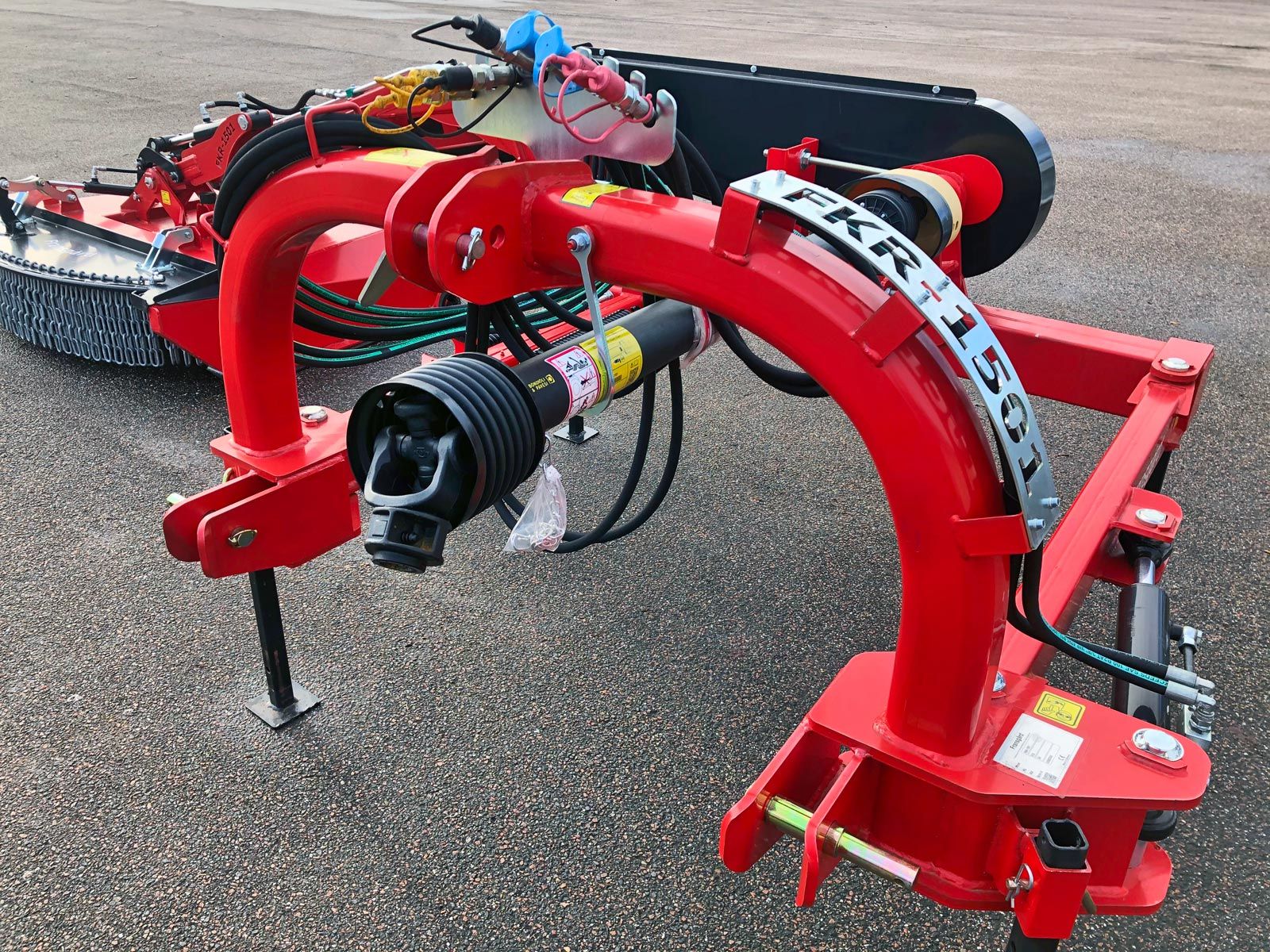

3-punkt
Rammen på 3-punktsophænget er valset op i hulprofil, som giver en meget høj styrke til at klare de store belastninger under arbejde med maskinen.

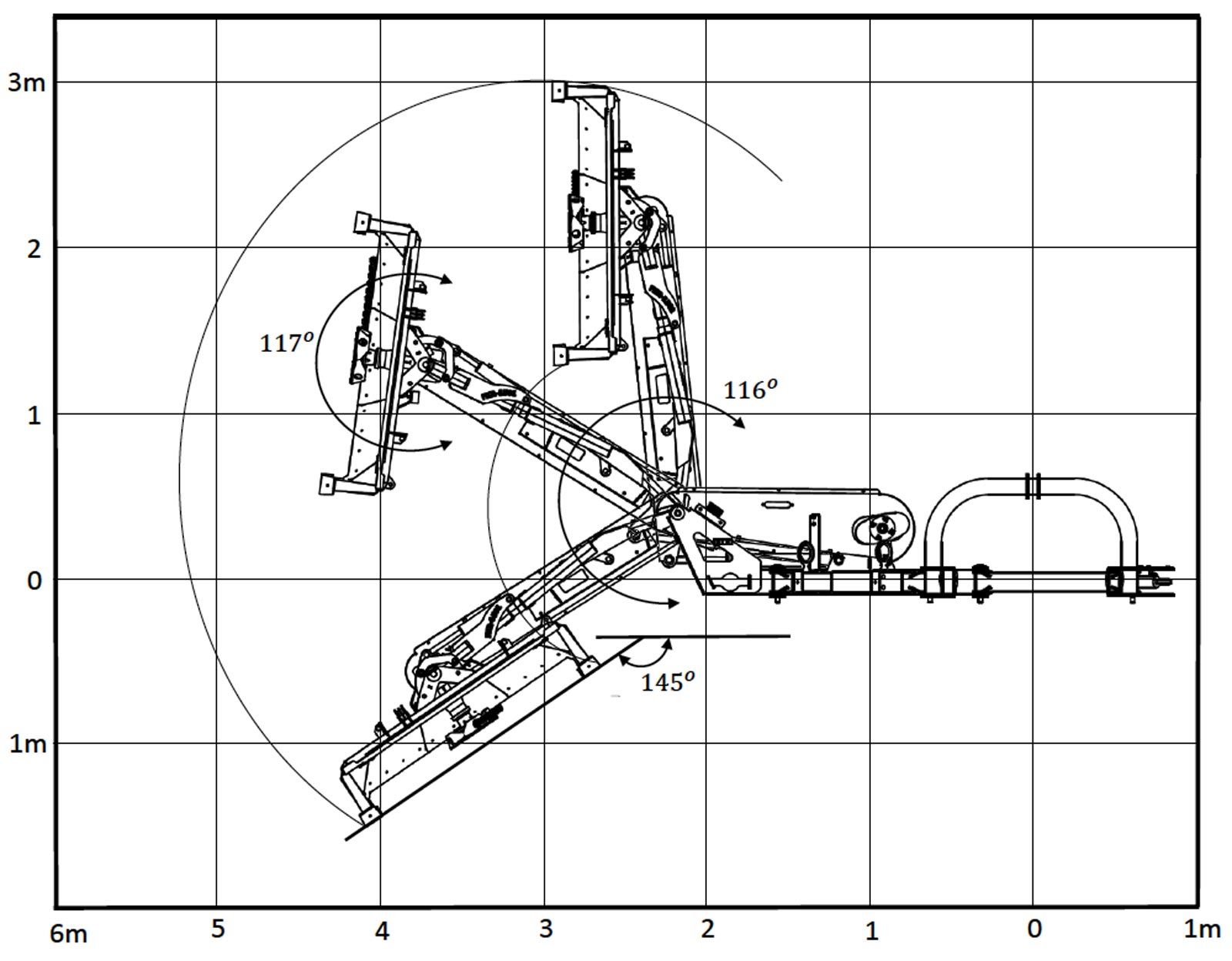

Arbejdsområde 2
Skema med arbejdsområde for FKR-152

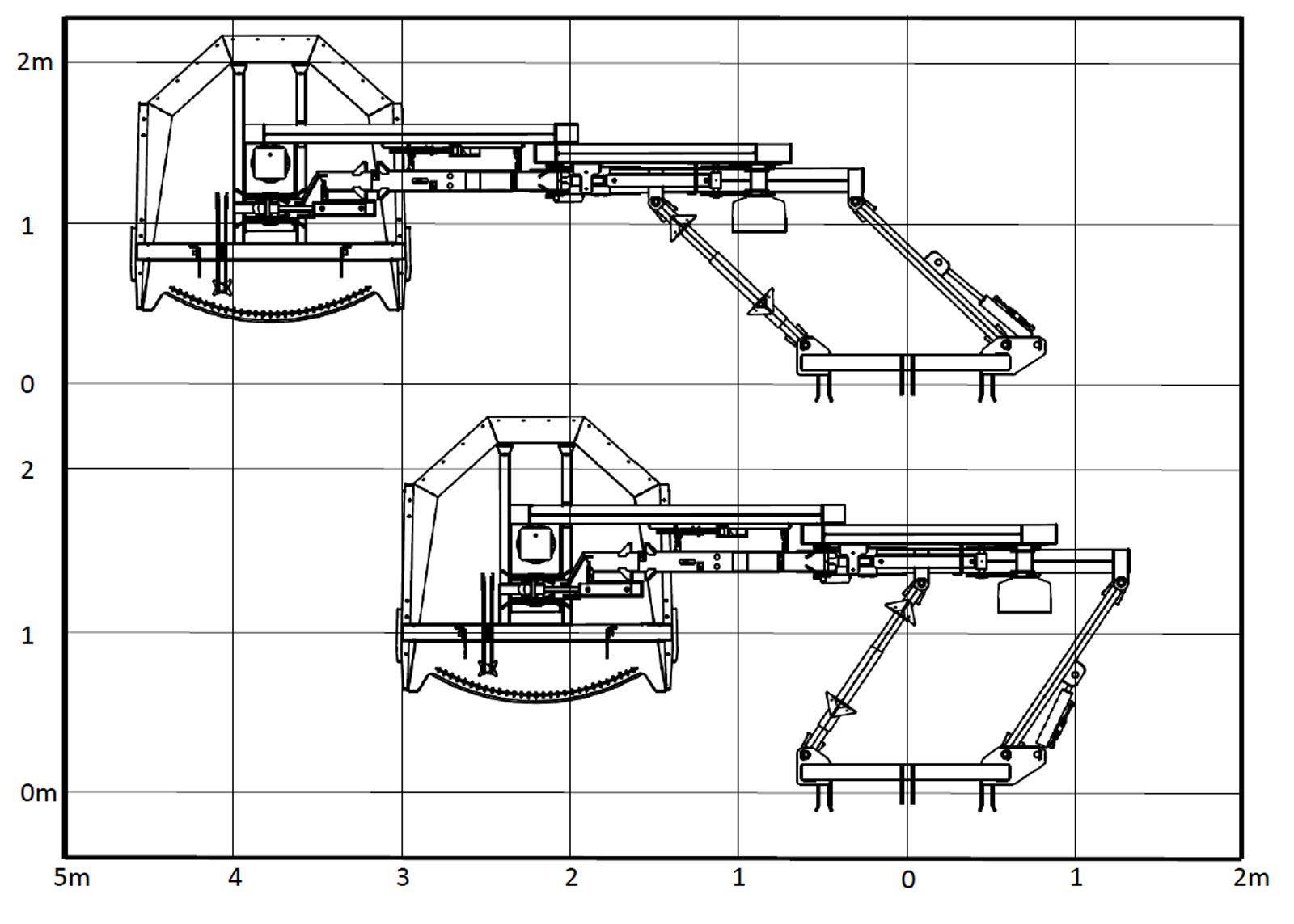

Arbejdsområde
Skema med arbejdsområde for FKR-152

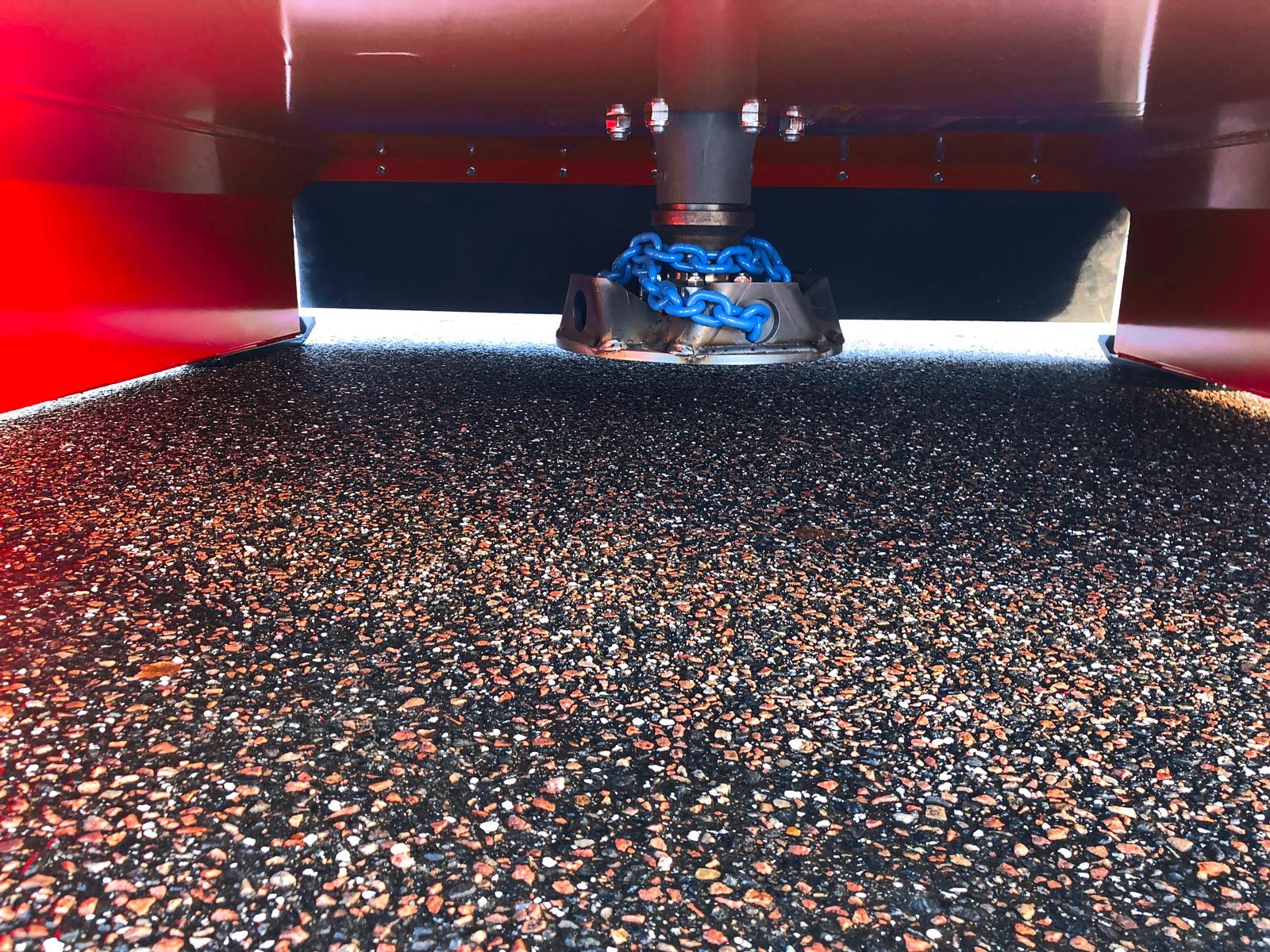

Gearkasse, kædehoved
Kædehoved er monteret med et stålnav på gearkassens aksel. Akslen sidder godt beskyttet af benet på den stålstøbte gearkasse.

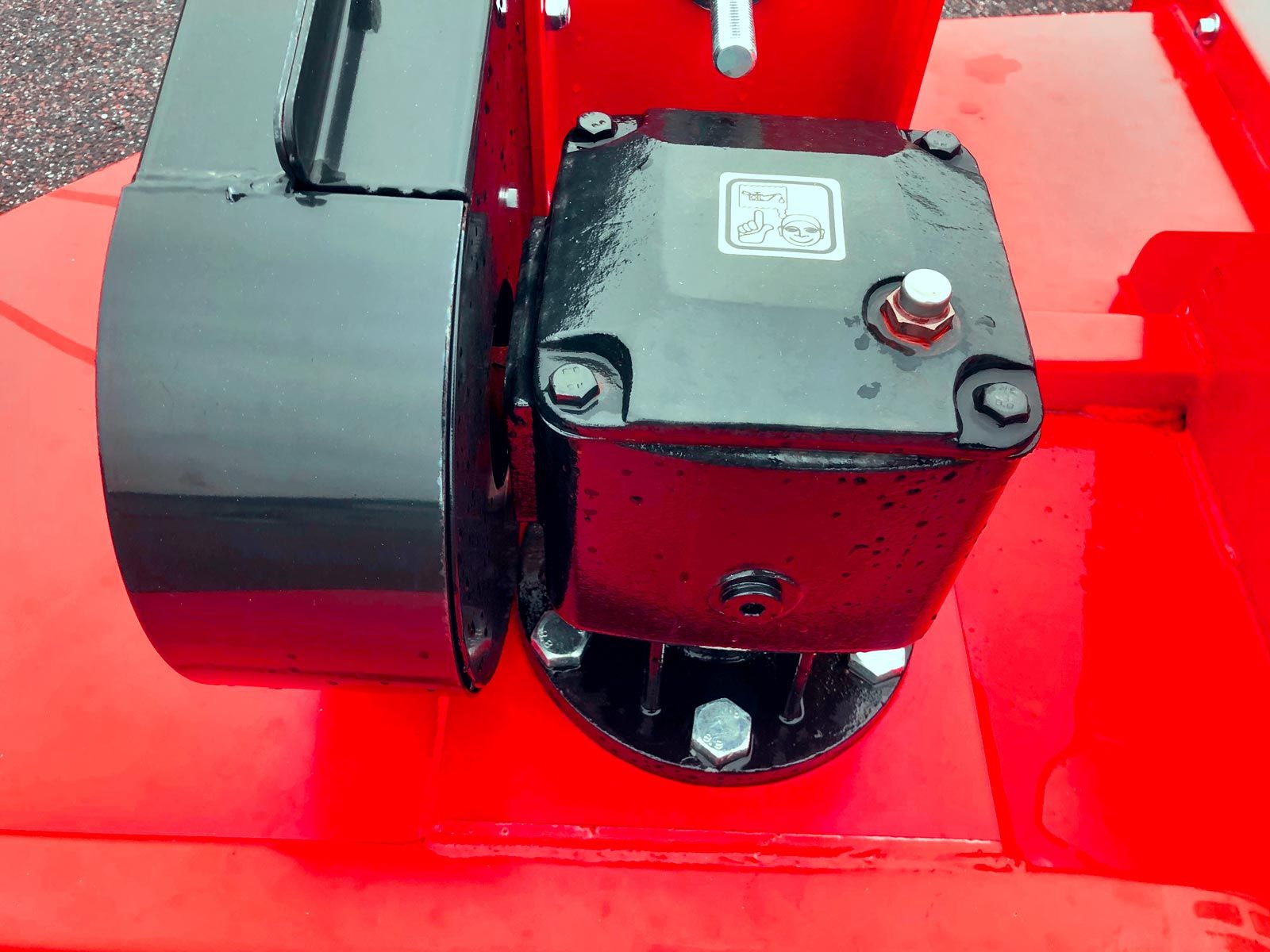

Gearkasse
Gearkassen sidder monteret på en forstærket monteringsplade, der som standard er udstyret med en forhøjet udluftning.

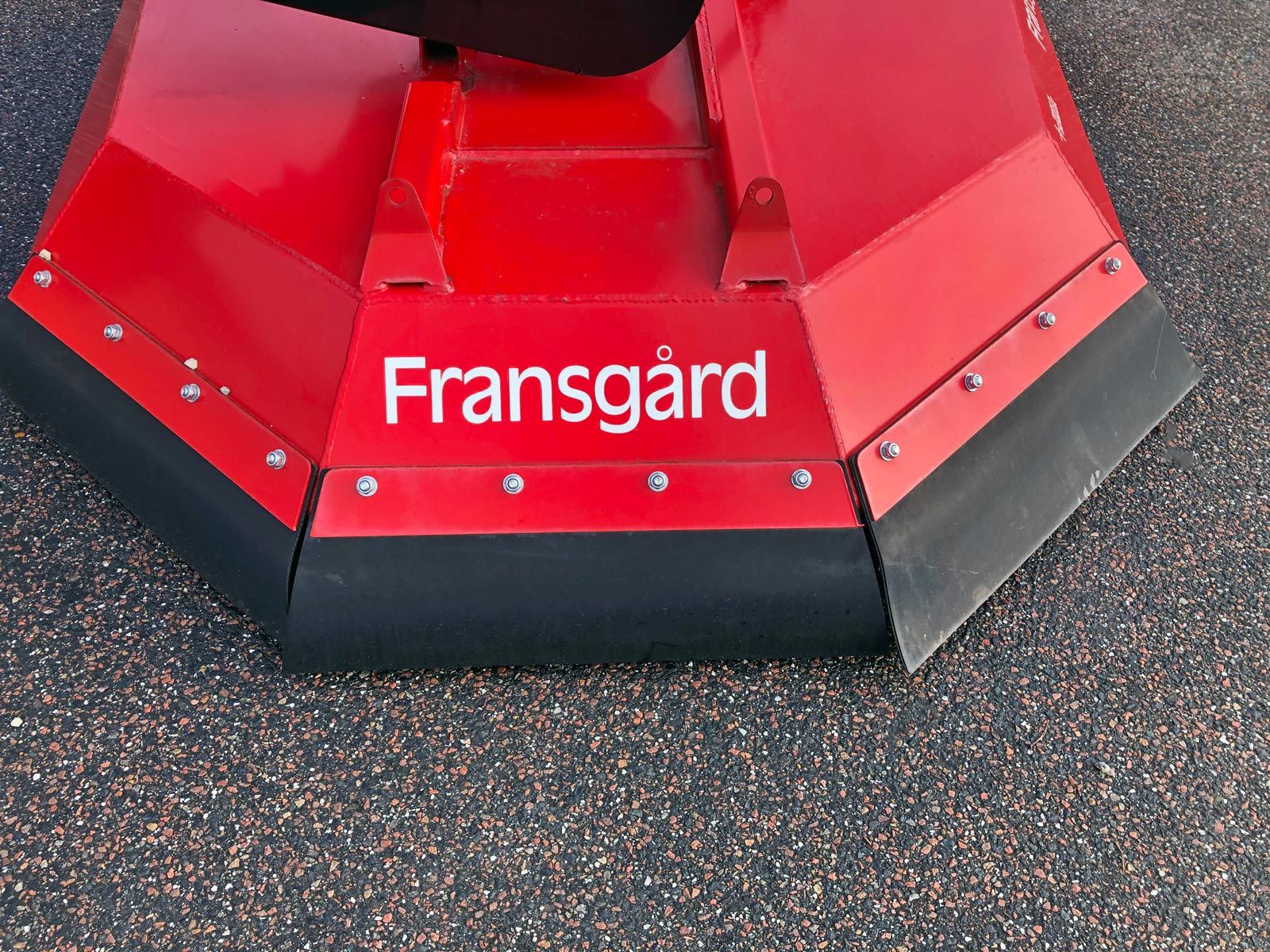

Gummidug
Slidstærk 3-delt gummidug er monteret bagpå, hvilket hjælper med til at holde på materialet.

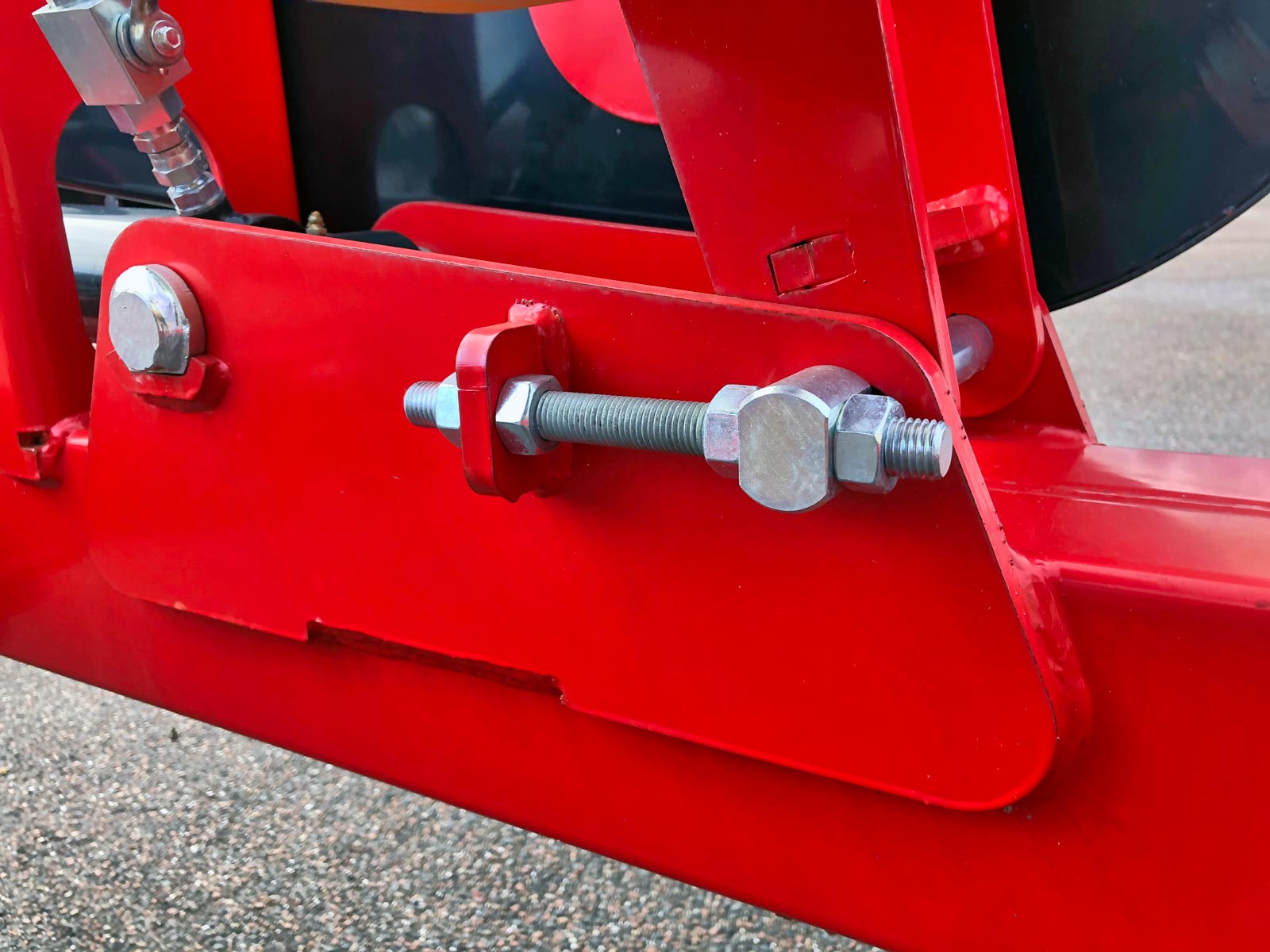

Justeringsbolt
Justeringsbolten til den store remskive sikrer, at man altid har en 100% lige drivline på kraftbåndet

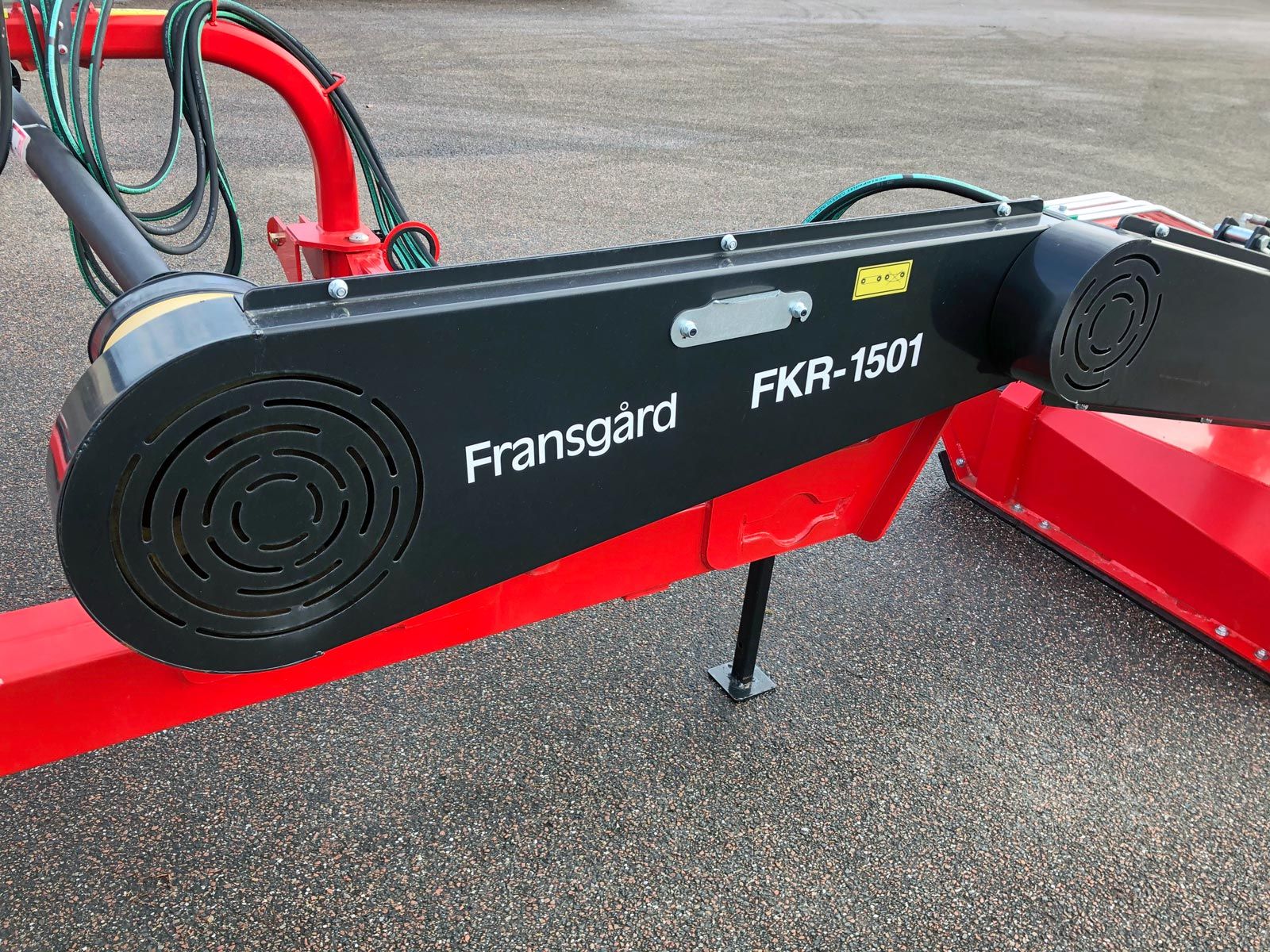

Kileremsskærme
Remskærmen med ventilation er udstyret med et servicehul til at tjekke, om remmen er strammet op.

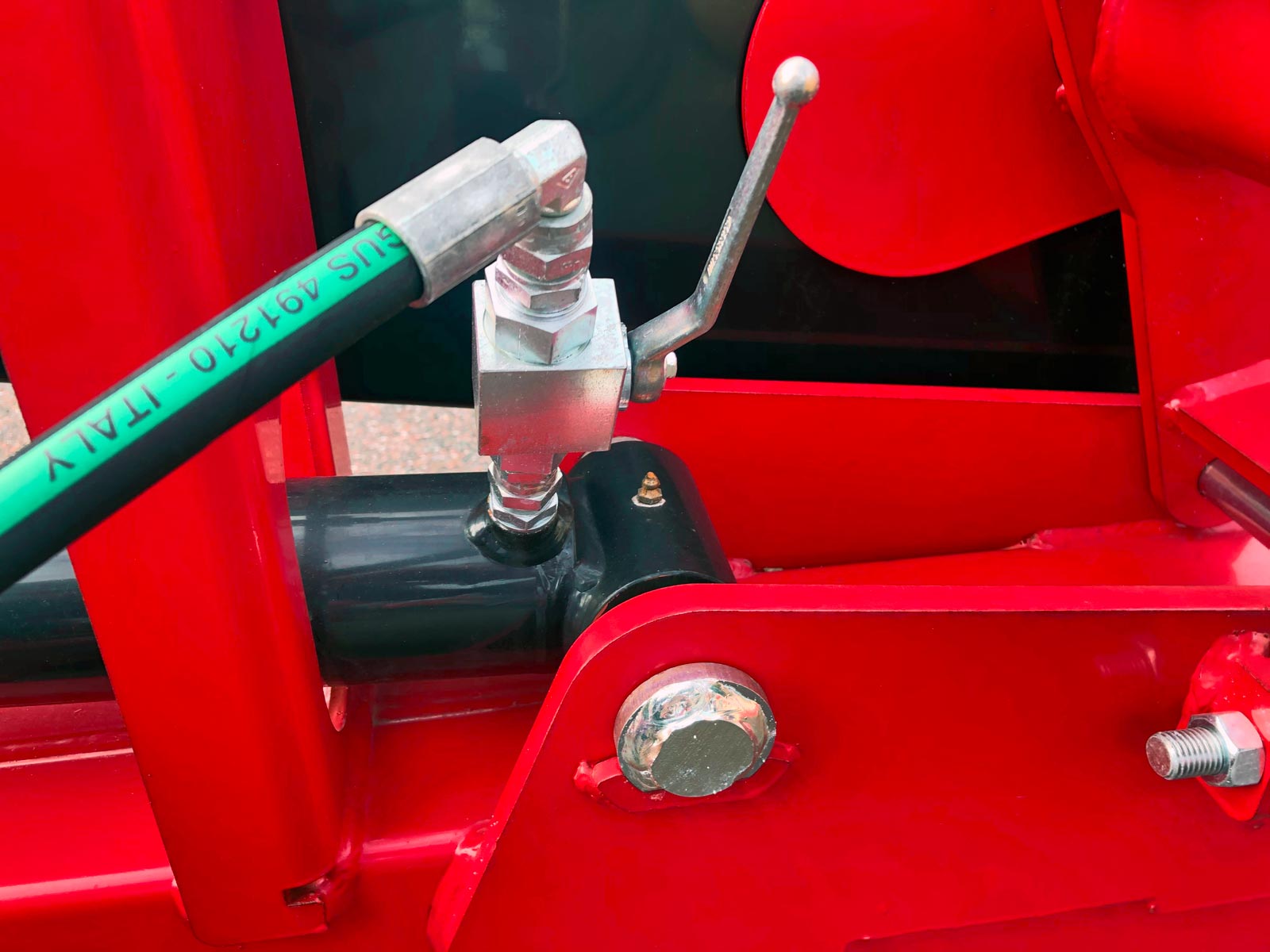

Kuglehane
Løftecylinderen er udstyret med en låseventil med håndtag, der aktiveres under transport og sikrer, at maskinen ikke slår ud.

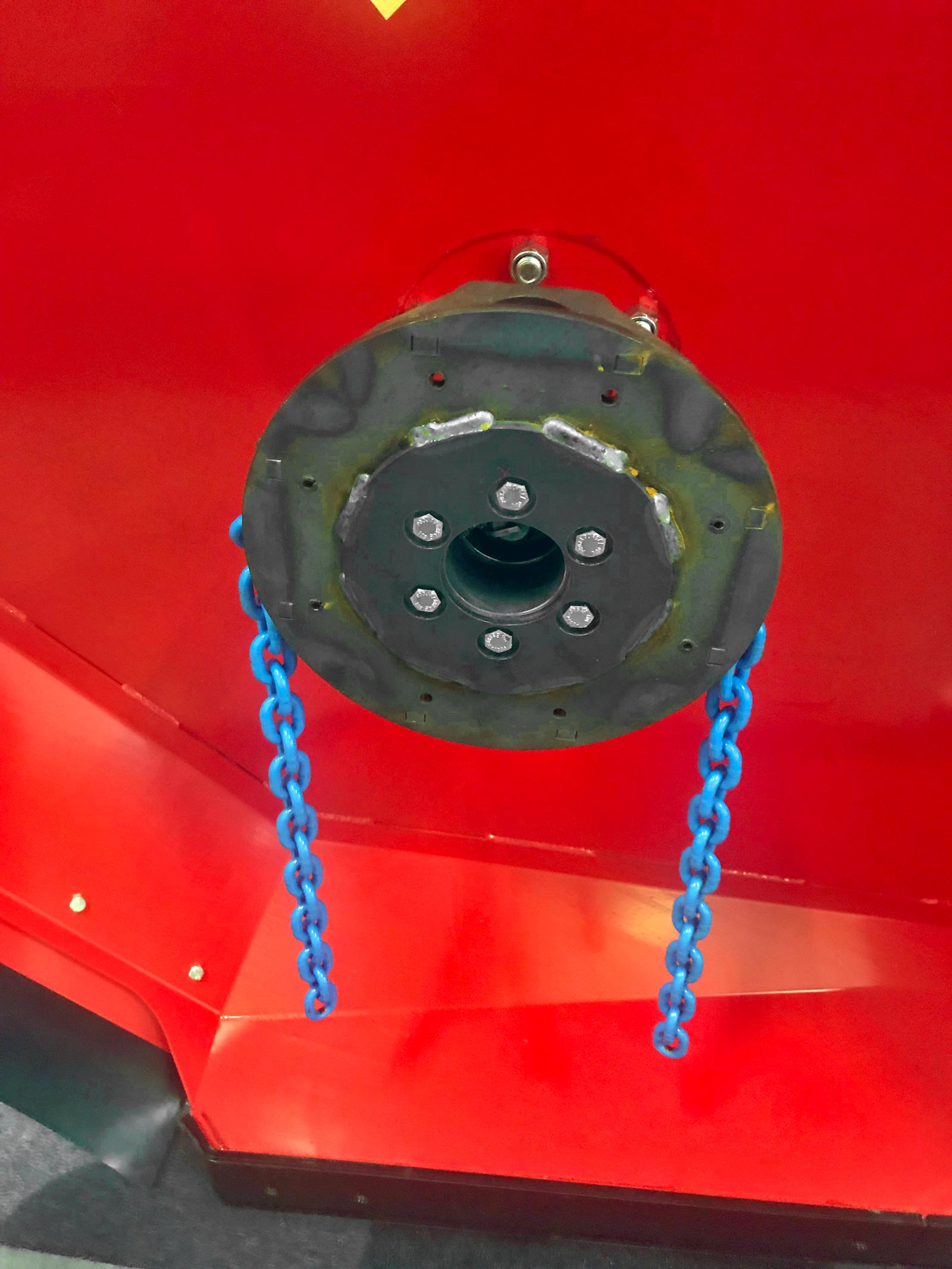

Kædehoved
Alle Fransgård kæderydderer er som standard monteret med 2 stk. 10mm kæder. Kæderne skiftes let ved at banke 2 rørsplitter ud.

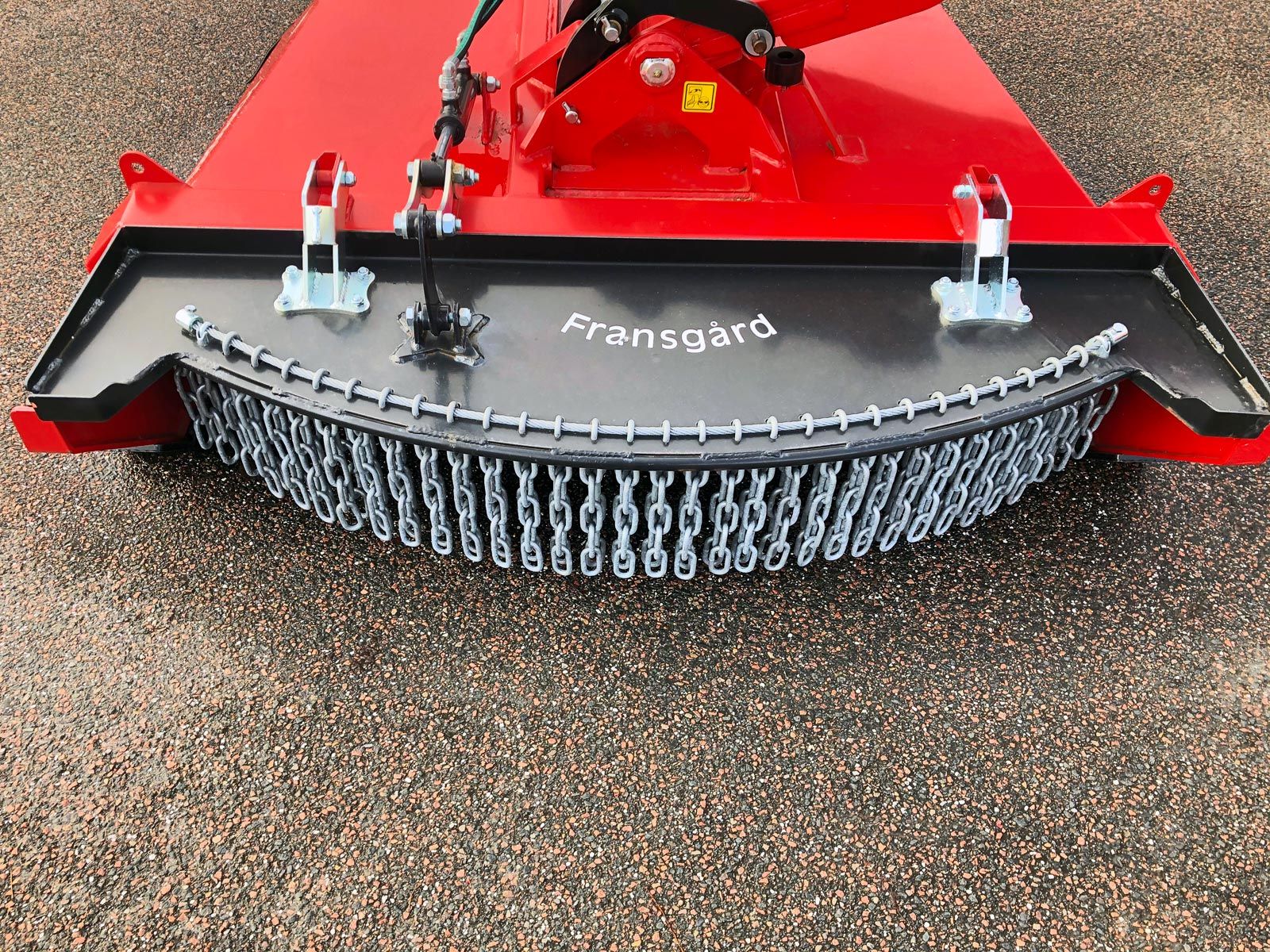

Kædeskærm
De kraftige horn på hver side af fronten og skærmen med forstærket kant guider materialet ind i maskine. Skærmen er som standard udstyret med kædefald.
Låseventil
Sideforskydningscylinderen er udstyret med en låseventil, som sikrer, at maskinen ikke slår ud under transport.

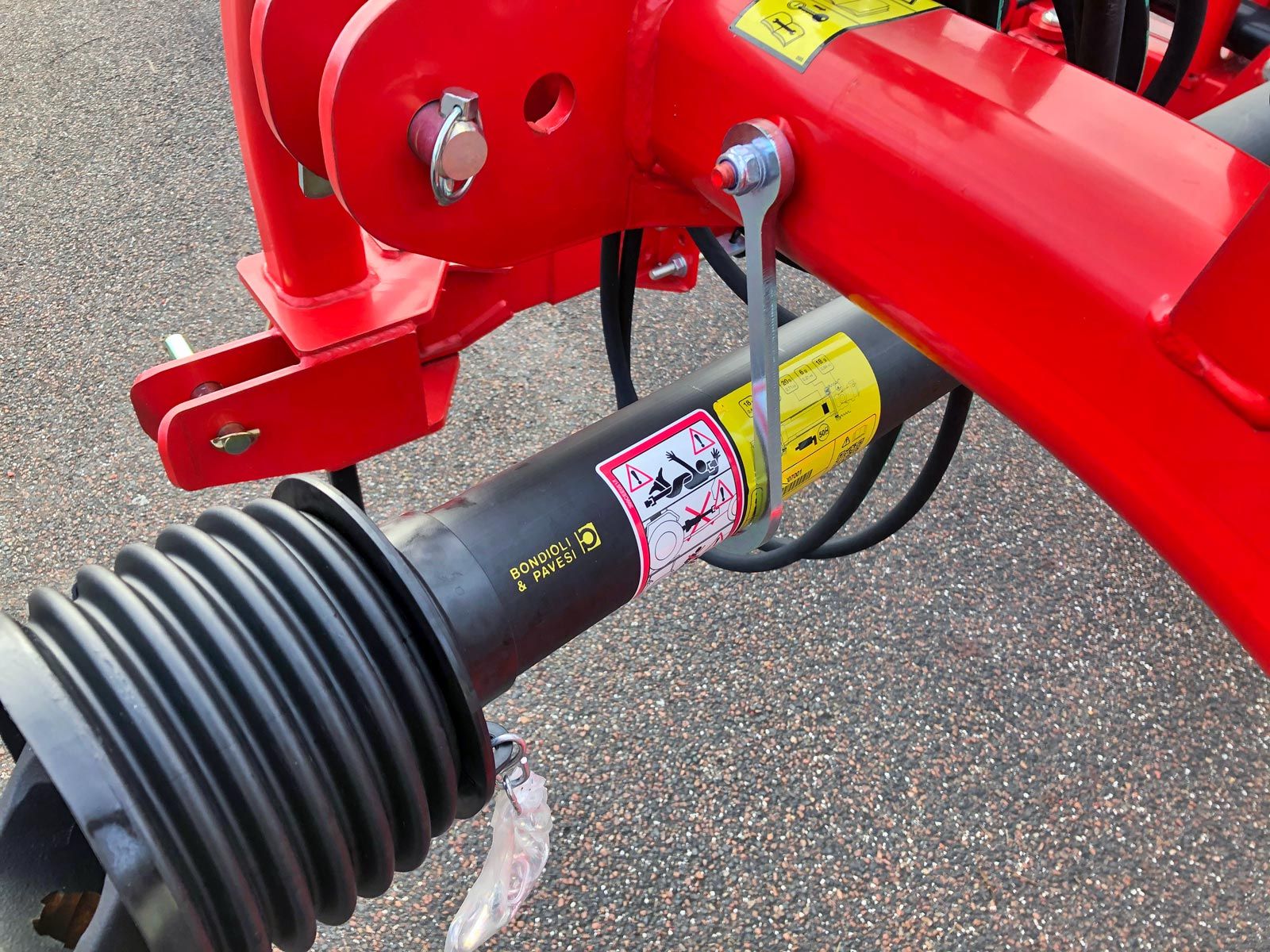

PTO-krog
3-punktsophænget er udstyret med en galvaniseret krog til PTO-akslen, når maskinen er parkeret. Krogen drejes let væk, når maskinen arbejder.

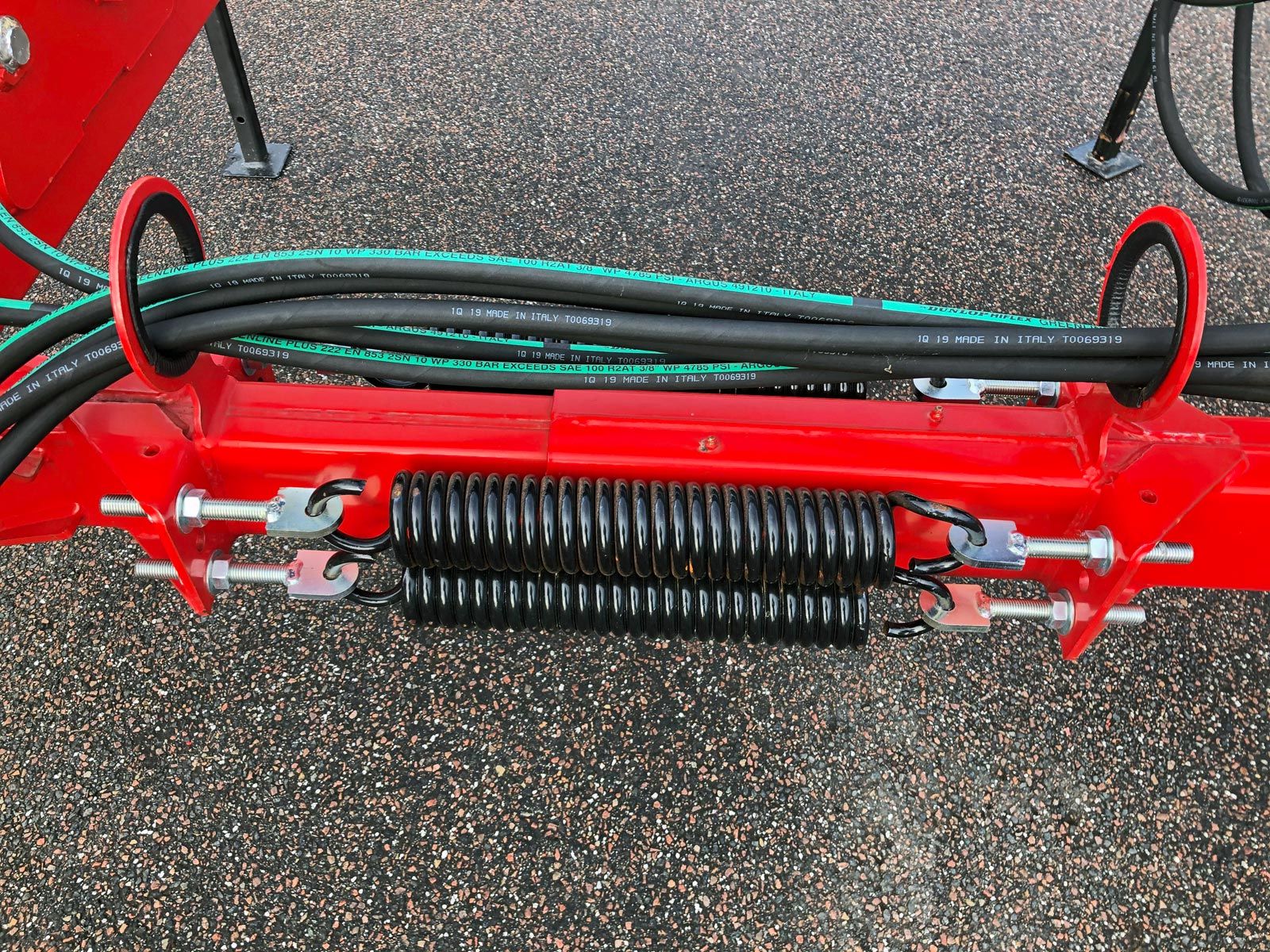

Påkørselssikring
For at aflaste maskinen ved påkørsel under arbejdet er 3-punktsophænget udstyret med 3 stk. trækfjedre, der udløses og selv skubber maskinen på plads igen.

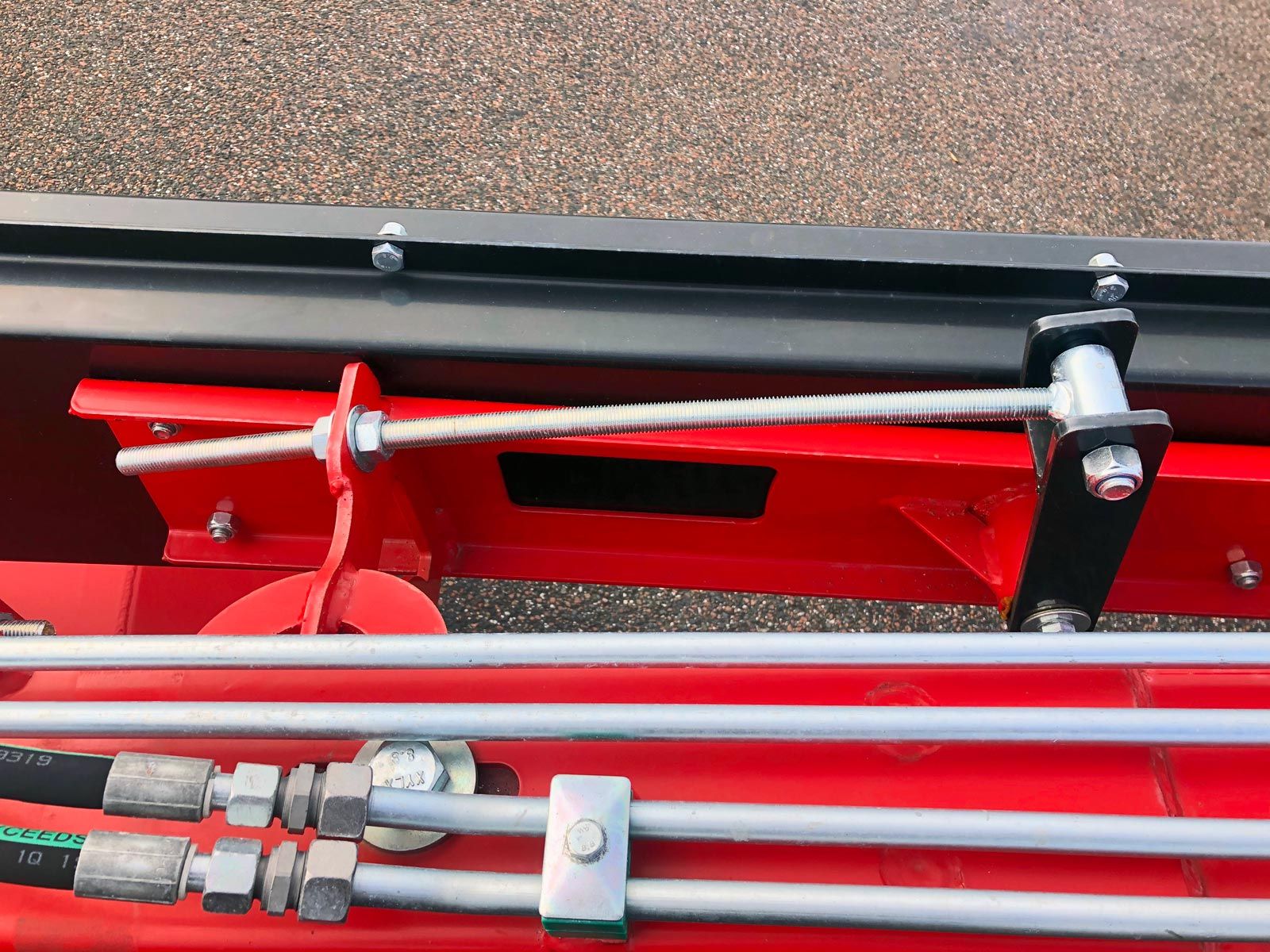

Remstrammer 2
Den udvendige remstrammer på den bageste rem trykker et lille hjul ned midt på remmen. På denne rem er der også monteret et styrehjul midt på.

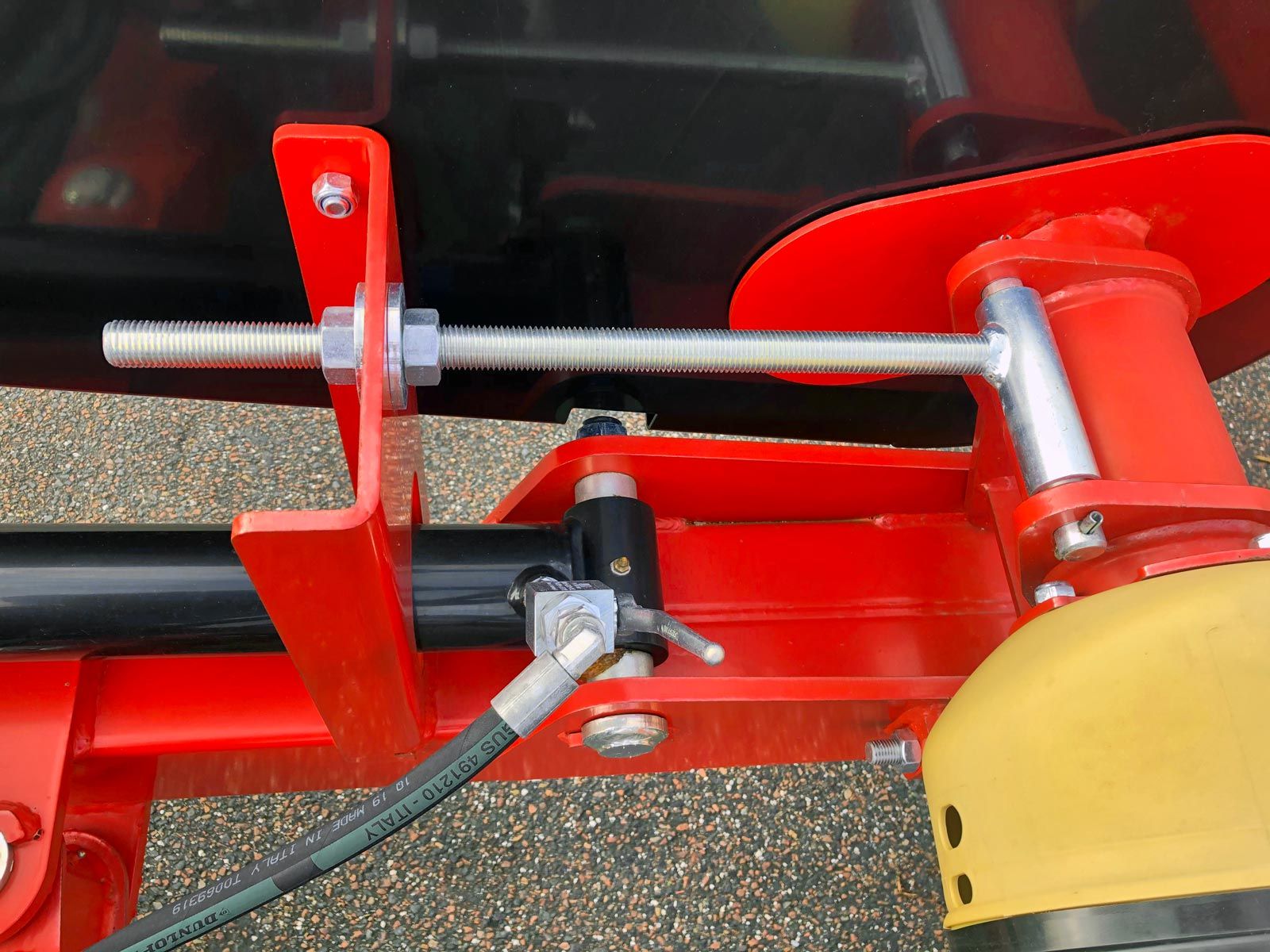

Remstrammer
Den udvendige remstrammer gør det let at stramme remmen.
Samlingsbolte
Alle samlingsbolte, som er monteret på FKR-1501, er galvaniserede.

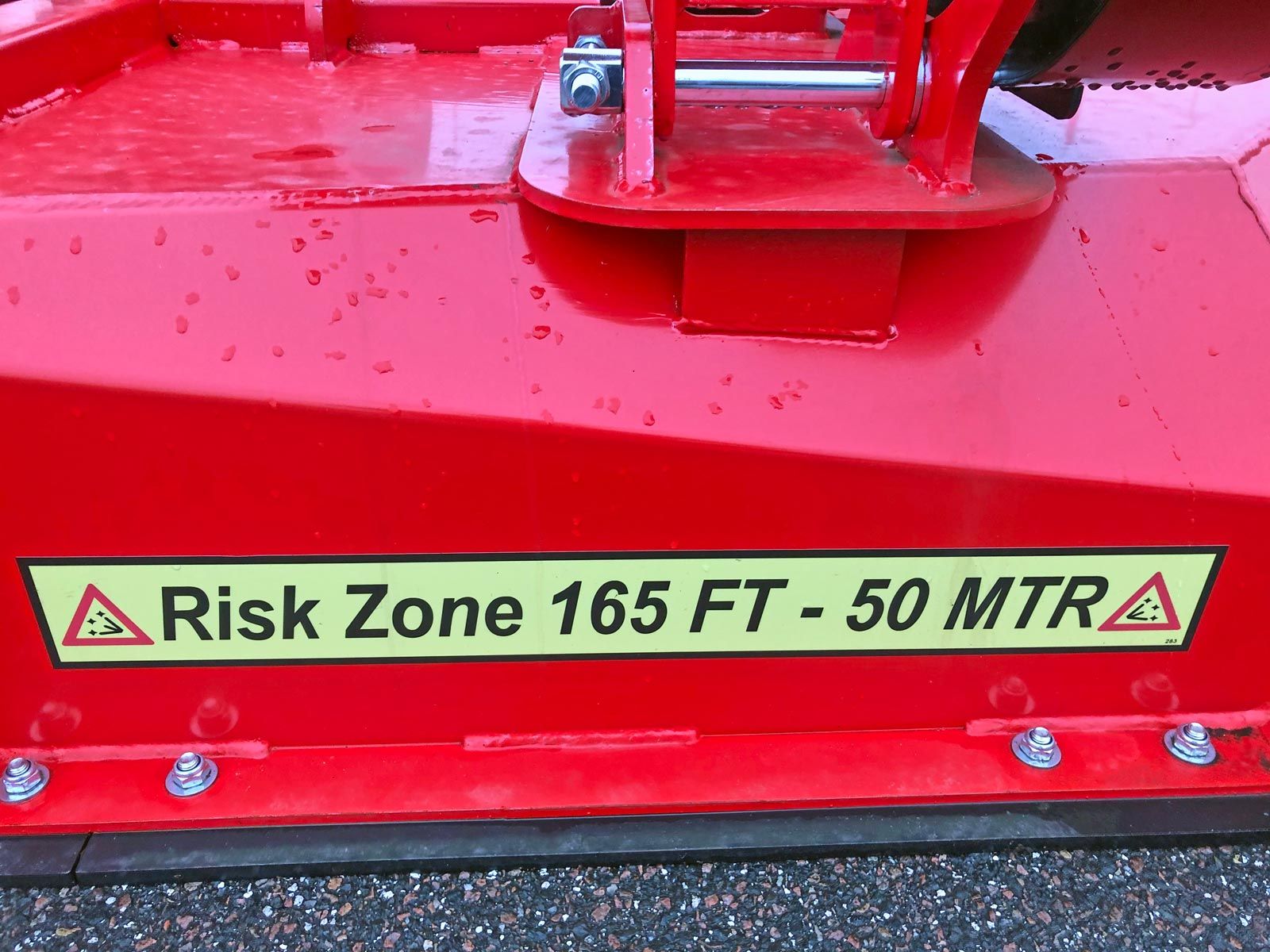

Sikkerhedsmærke
Kæderydderen er tydeligt afmærket med store gule sikkerhedsadvarsler.
Slangeholder
Holder til hydraulikslanger er standardudstyr.

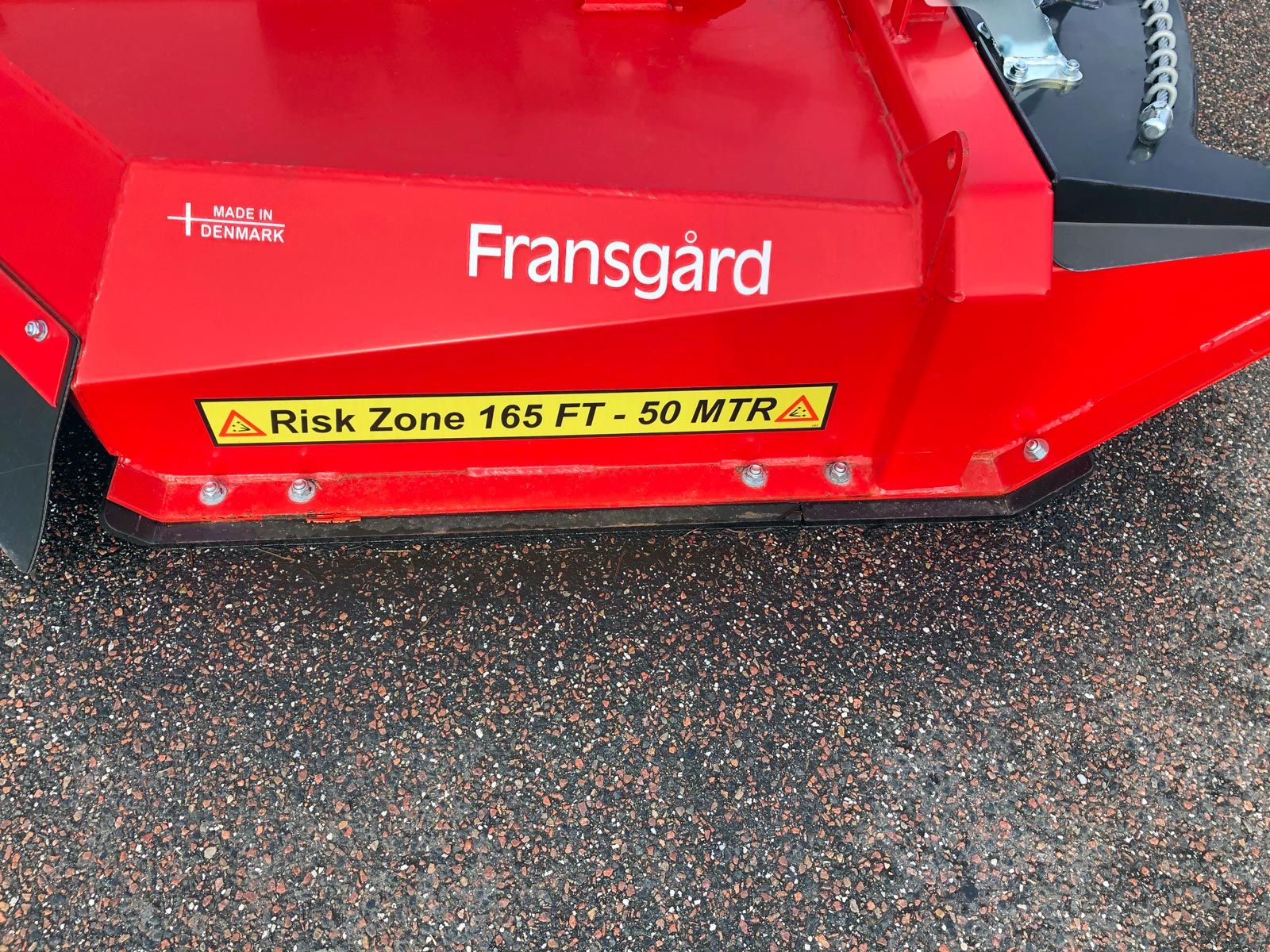

Slidskinne
Slidskinnerne, fremstillet i Hardox 500, er udformet, så de let glider op over træstubbe m.v.
Drejeled
Det smørbare drejeled er monteret på en kraftig aksel og 4 stk. halvbuer, som er lavet i specialstål og monteret med smørbare bolte.

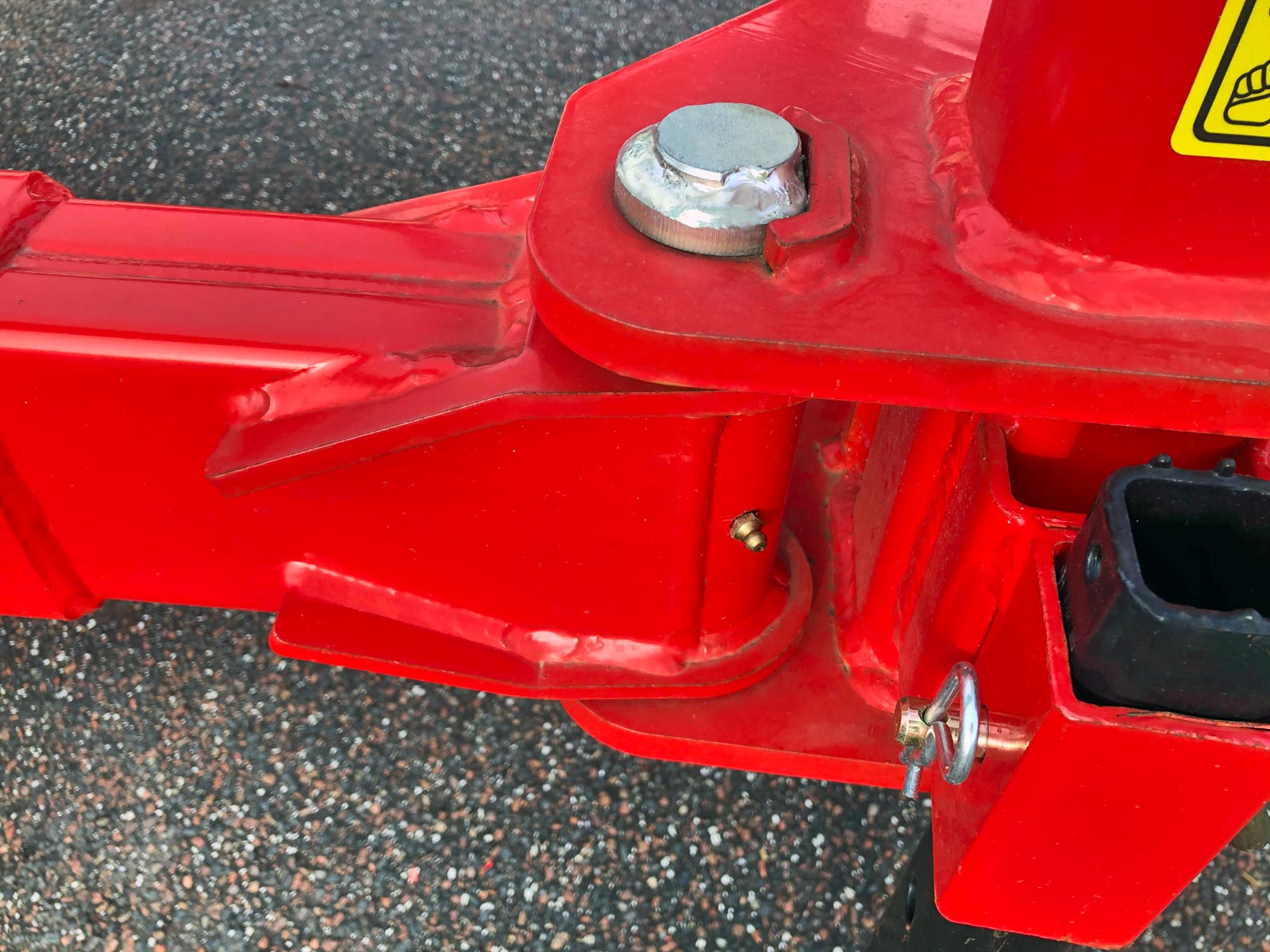

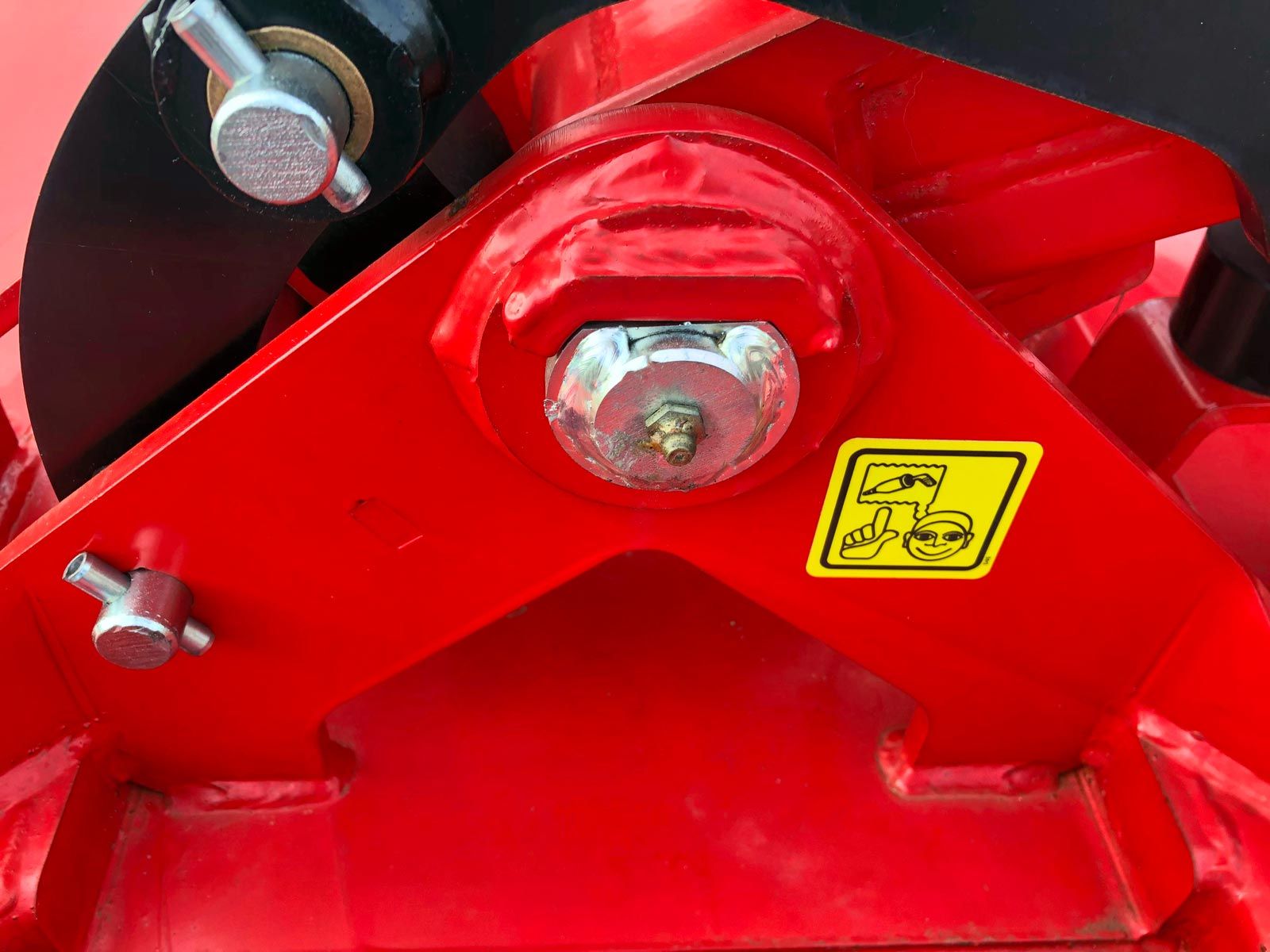

Smørbare led
Alle drejelige led har mulighed for smøring med fedt.

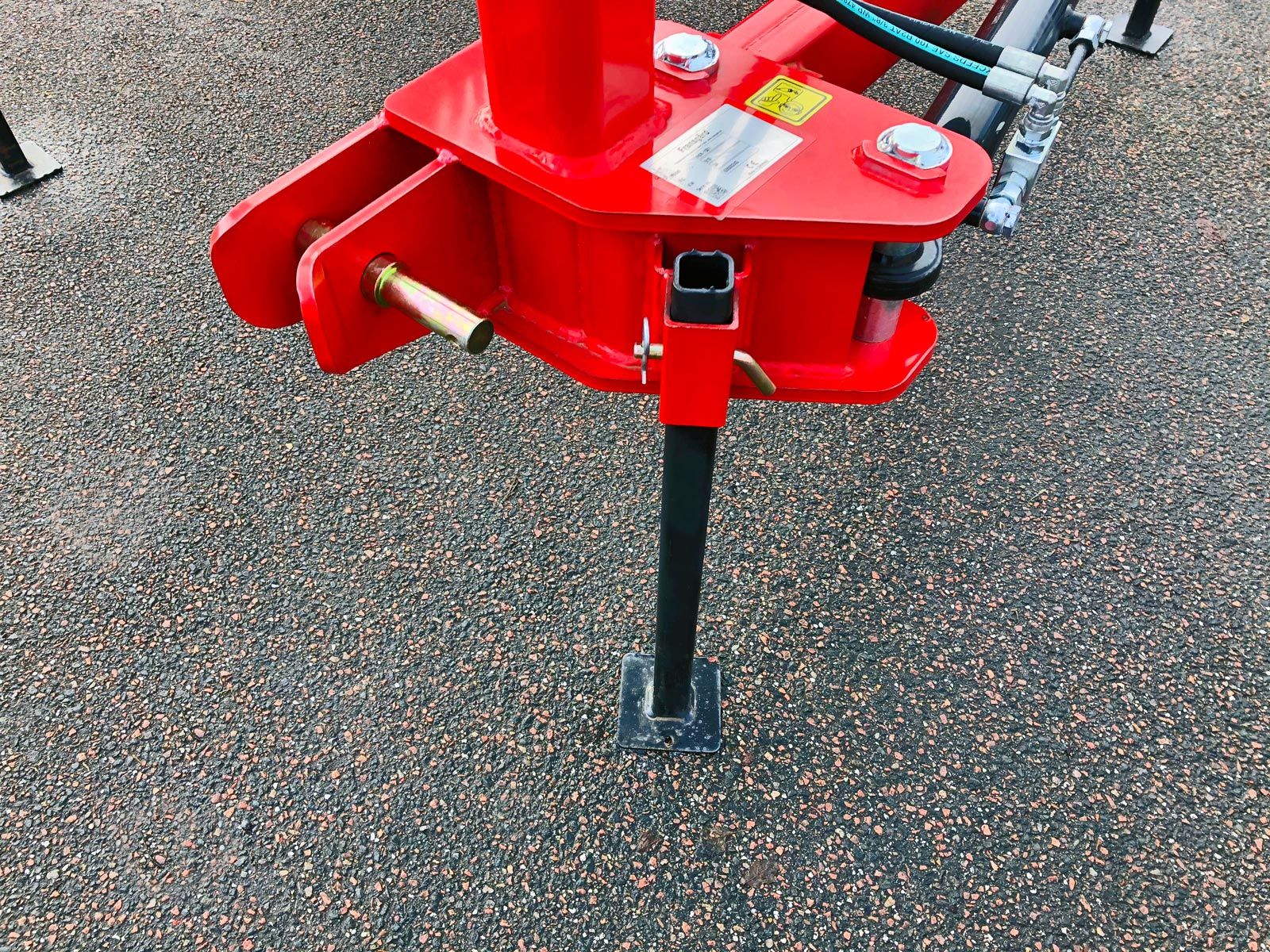

Støtteben
De 4 stk. støtteben sikrer en stabil parkering af maskinen og løftes let op under arbejde, så de altid er tilgængelige på maskinen.
Tiltcylinder
Den kraftige cylinder sikrer en optimal betjening fra vandret til lodret arbejdsfunktion.
Topstangsfæste
Topstangsfæstet på FKR har både et fast og et aflangt hul. Ved brug af det aflange hul følger maskinen bedre et kuperet terræn.

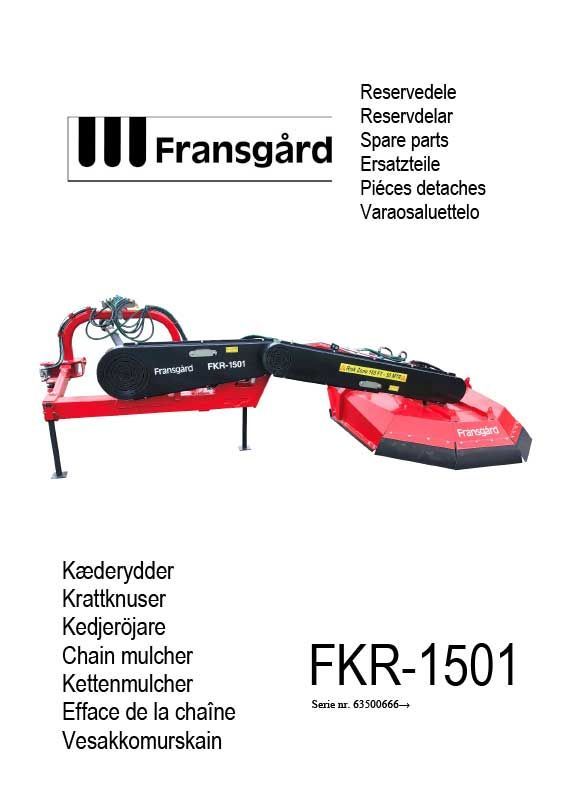

Download PDF-filer
