Kæderydder FKR-152
Præsentation
Kundeønsker, specielt fra det skandinaviske marked, har endnu engang skabt et unikt produkt baseret på erfaring fra eksisterende, gennemprøvede kæderydder-modeller. Modellen er udviklet på baggrund af henvendelser fra kunder om at udvikle en kæderydder, der både kan rydde midter- og vejsiderabatten, uden at man er nødt til at skifte maskine.
Vores udviklingsafdeling og produktion har arbejdet intenst for at imødekomme dette krav, da der åbenbart ikke findes en maskine, der kan begge dele. Den nye kæderydder FKR-152 med drejearme er netop maskinen, der udfylder dette hul.
Kombination af funktioner skaber fleksibel løsning
Kæderydder FKR-152 har indbygget en kombination af funktioner, der gør den meget fleksibel. Med hydrauliske drejearme kan maskinen skydes godt en meter ud til siden i forhold til centerplaceringen. Det gør maskinen i stand til at udføre både rydning af midterrabatten, når den er centerplaceret og vejsiderabatten, når den er drejet ud til siden.
Desuden er selve kædeskærskjoldet hydraulisk vippebart i en vinkel op til 30°, så den automatisk kan tilpasse sig til terrænet. Maskinen er derfor meget velegnet til mark og grusveje, smalle skovveje samt stier gennem tæt bevoksning og skiftende landskab.
At rydde bevoksning stiller store krav til kvalitet og holdbarhed, da der ofte gemmer sig sten og andet i det høje græs og mange blade. Derfor er modellen udstyret med 2 stålkæder i G100-kvalitet. Kraftoverførslen sker med remdrift med tre-spors powerbelt, der, udover at overføre stor effekt til arbejdet, også absorberer vibrationer, der kommer fra kæderne.
Slidskoene er fremstillet i Hardox 500-metal og hovedrammen er bygget i Domex 420-højstyrkestål. Desuden er der monteret en forstærket gummidug på bagsiden som sikring mod flyvende genstande.
Tekniske data
| Teknisk data: | FKR-152 |
|---|---|
| Arbejdsbredde | 150 cm |
| Kæder mm/antal | 10/13 mm / 2 stk. |
| PTO-drevet | Ja |
| PTO hastighed | 540 o/min |
| Arbejdshastighed | 0-20 km/t |
| Sideforskydning | 115 cm |
| Egenvægt | 675 kg |
Detaljer
3-punkt
Rammen på 3-punktsophænget er valset op i hulprofil, som giver en meget høj styrke til at klare de store belastninger under arbejdet med maskinen.
Arbejdsområde
Skema med arbejdsområde for FKR-152.
Cylinder
Den kraftige cylinder sikrer en optimal betjening af maskinen.
Drejeled
Det smørbare drejeled er monteret på en 75mm aksel og 2 stk. halvbuer, som er lavet i specialstål og monteret med smørbare bolte.

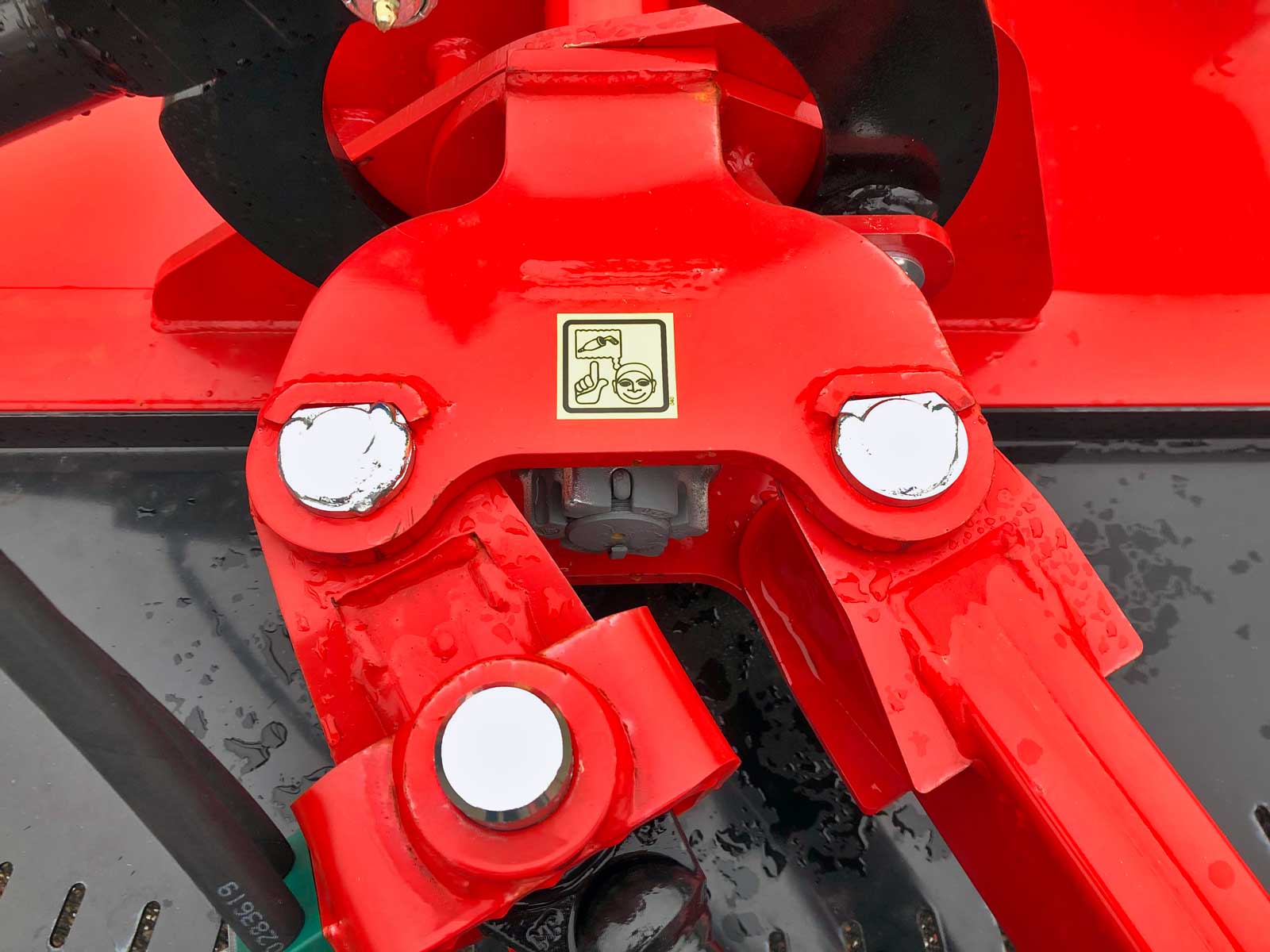

Galvaniserede bolte.
Alle samlingsbolte, som er monteret på FKR-152, er galvaniserede.
Gearkasse kædehoved
Button
Gearkasse
Gearkassen sidder monteret på en forstærket monteringsplade, der som standard er udstyret med en forhøjet udluftning.
Gummiskærm
En slidstærk 3-delt gummidug, der er monteret bagpå, hjælper med at holde på materialet.

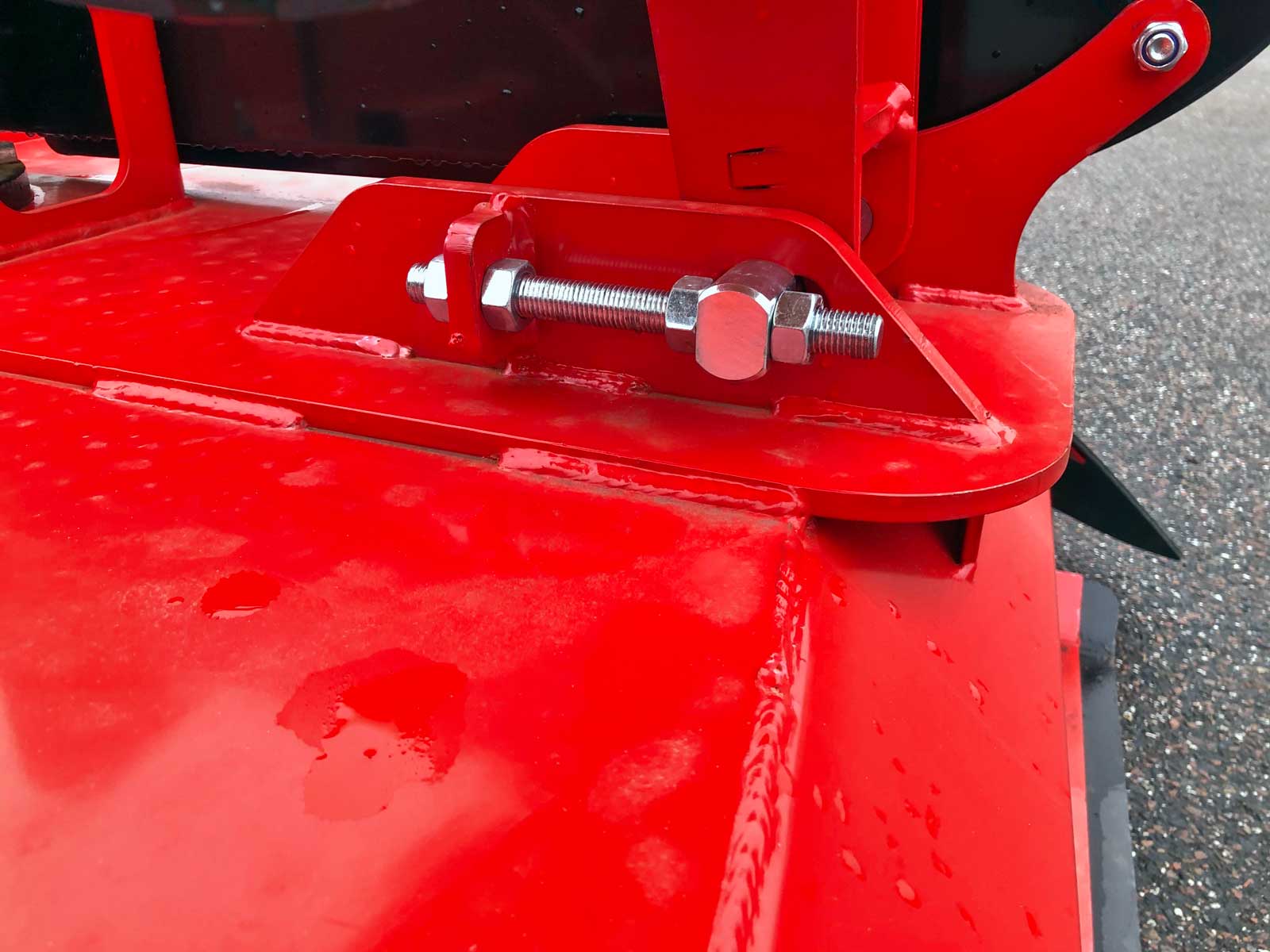

Justeringsbolt
Justeringsbolten til den store remskive sikrer, at man altid har en 100% lige drivline på kraftbåndet.
Kædehoved
Alle Fransgård kæderyddere er som standard monteret med 2 stk. 10 mm kæder. Kæderne skiftes let ved at banke 2 rørsplitter ud.

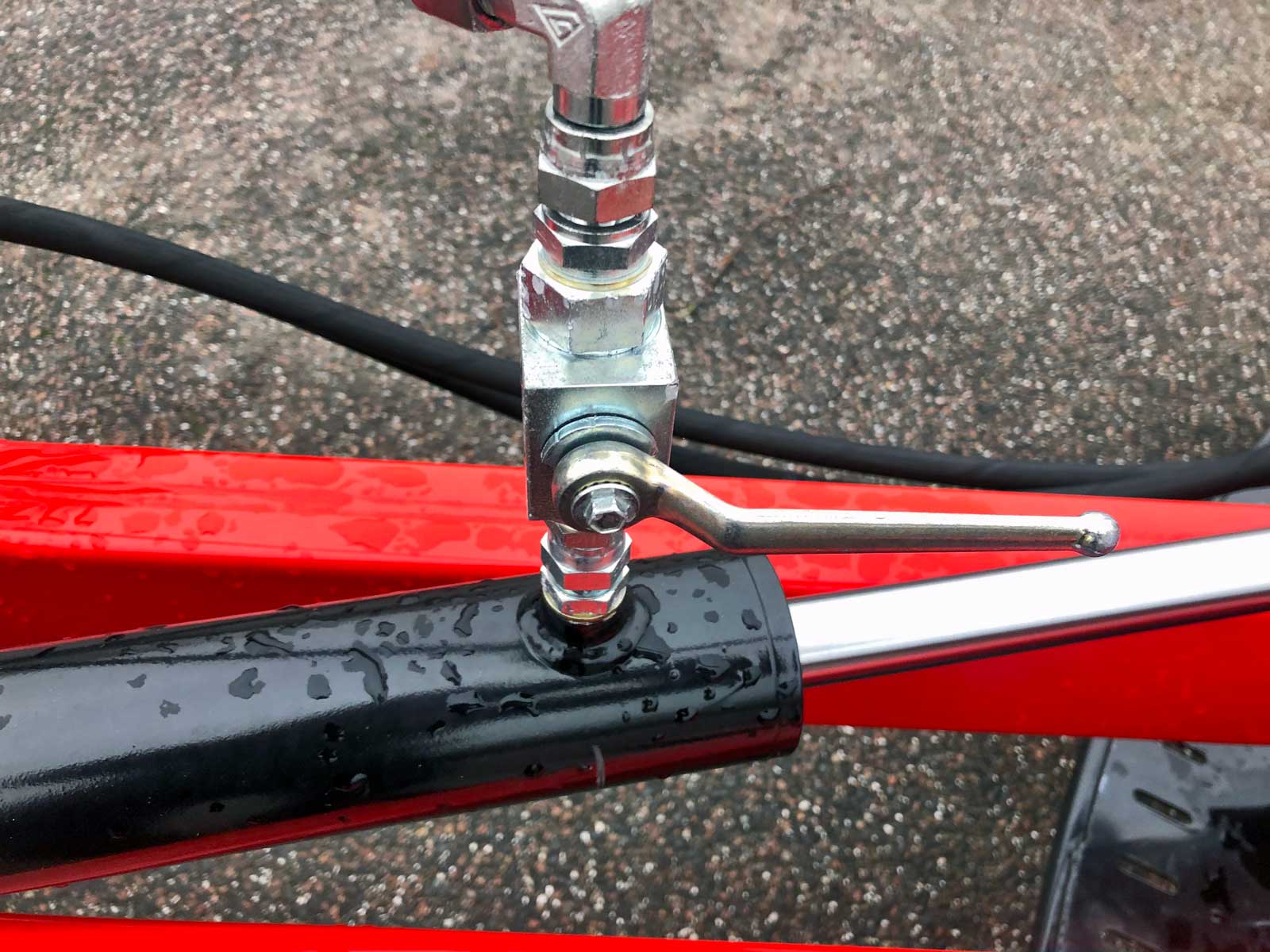

Låseventil
Sideforskydningscylinderen er udstyret med en låseventil med håndtag, der aktiveres under transport og som sikrer, at maskinen ikke slår ud.
PTO-krog
3-punktsophænget er udstyret med en galvaniseret krog til PTO-akslen, når maskinen er parkeret. Krogen drejes let væk, når maskinen arbejder.
Påkørselssikring
For at aflaste maskinen ved påkørsel under arbejde er 3-punktsophænget udstyret med 1 stk. trykfjedre, der udløses og selv skubber maskinen på plads igen.
Remskærm
Remskærm med ventilation og med et servicehul til at tjekke, om remmen er strammet op.
Remstrammer
Den udvendige remstrammer gør det let at stramme remmen.
Hydraulisk sideforskydning
Maskiner er udstyret med hydraulisk sideforskydning på op til 115 cm.
Sikkerhedsmærke
Kæderydderen er tydeligt afmærket med store gule sikkerhedsadvarsler.
Skjoldet
Skjoldet er bygget i slidstærk Domex 420-stålkvalitet og har en udformning, der kræver mindre venderadius.
Skærmfront
De kraftige horn på hver side af fronten og skærmen med forstærket kant guider materialet ind i maskine. Skærmen er forberedt til montering af kædefald.

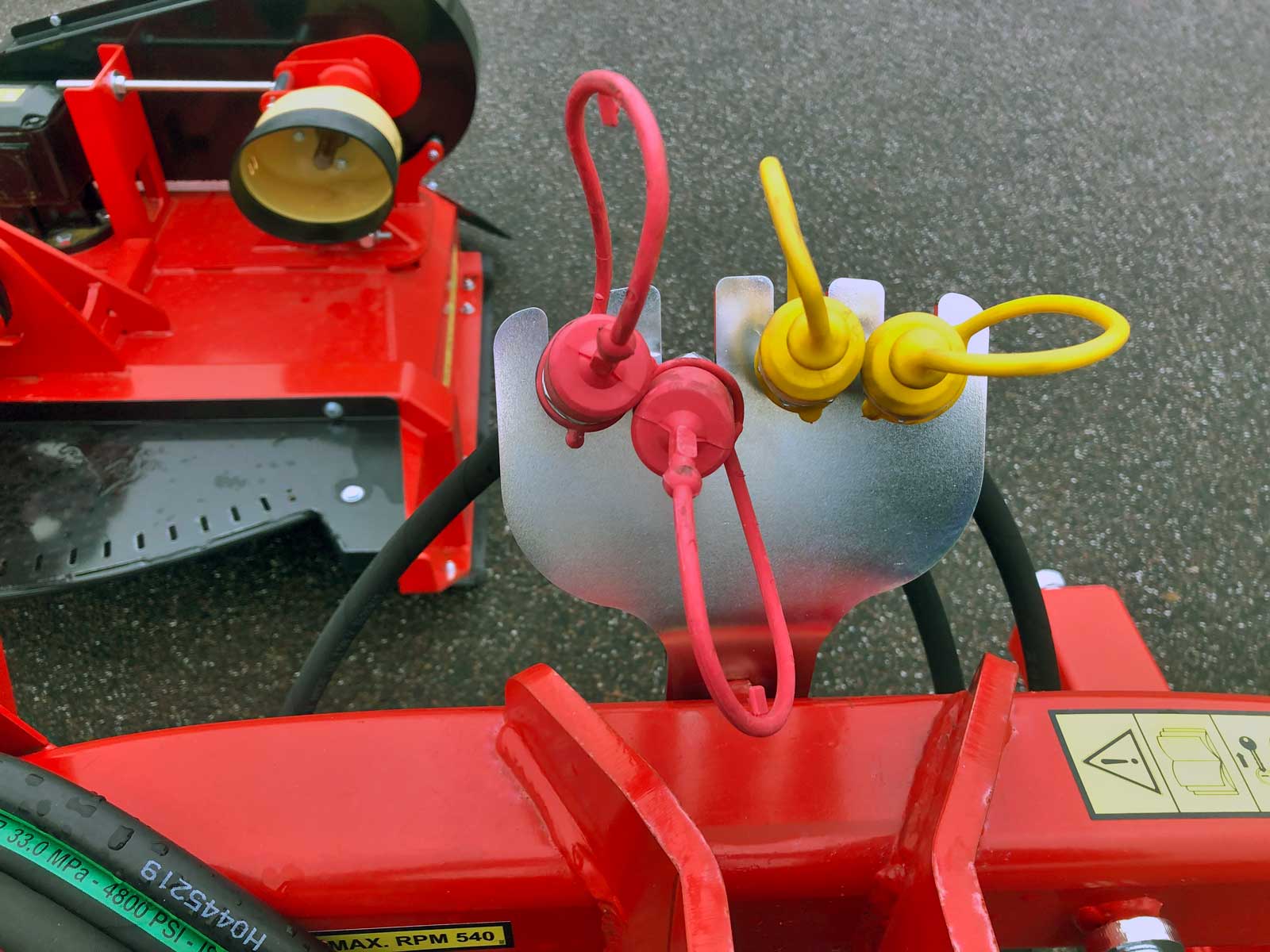

Slangeholder
Holder til hydraulikslanger er standardmonteret.
Slidskinner
Slidskinnerne i Hardox-500 er udformede, så de let glider op over træstubbe m.v.
Smørbare led
Alle drejelige led har mulighed for smøring med fedt.
Støtteben
De 2 støtteben sikrer en stabil parkering af maskinen og løftes let op og monteres fast under arbejde, så de altid er tilgængelige på maskinen.
Topstangsfæste
Topstangsfæstet på FKR har både et fast og et aflangt hul. Ved brug af det aflange hul følger maskinen bedre et kuperet terræn.

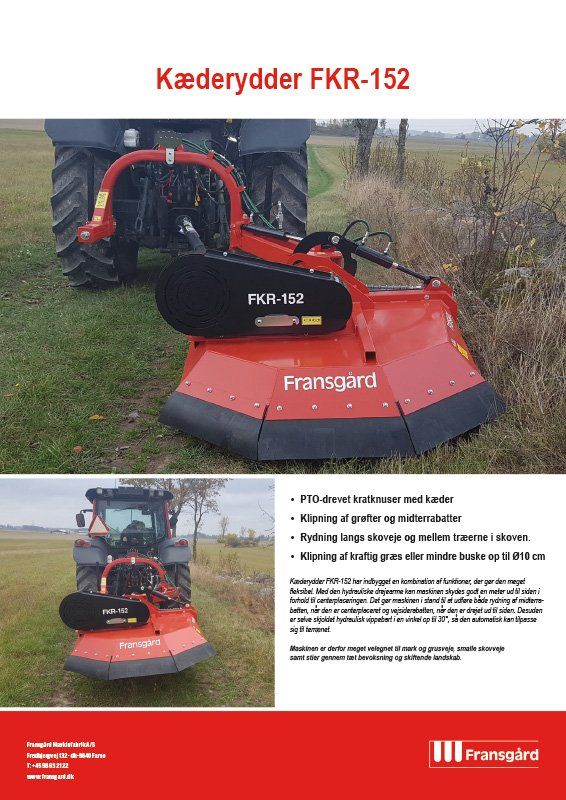

Download PDF-filer
Se en lignende maskine i funktion
Relaterede produkter

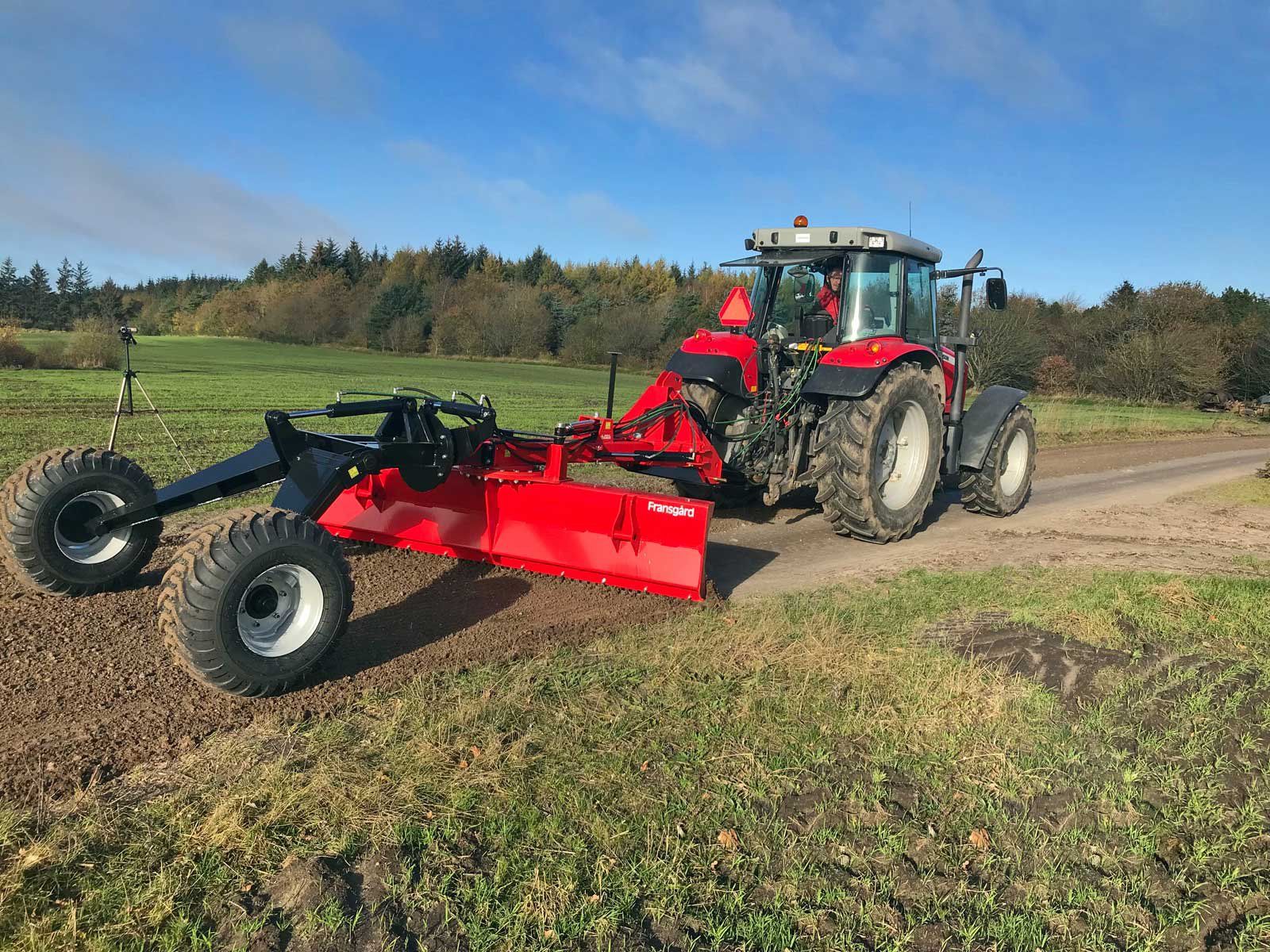

GT-AUS planeringsskær
