Rückezange HZ-2300
Präsentation
Die Rückezangen der HZ-Serie von Fransgård Maskinfabrik wurden entwickelt, um gefällte oder freigegebene Stämme mit Zangen zu greifen und aus dem Wald zu transportieren. Unsere Rückezange ist sehr nützlich, beispielseise, wenn die Stämme nach einem Sturm kreuz und quer liegen. Die Maschine ist für den effizienten und schnellen Transport von ganzen oder geschnittenen Stämmen ausgelegt.
Die Aufhängung der Greifklaue ist äußerst flexibel und ermöglicht es, Stämme aus schwer zugänglichen Bereichen zu ziehen, während der Ausleger das Stapeln der Stämme ermöglicht.
Modelle in 2 Größen
Die HZ-Rückezange von Fransgård ist sehr robust und stabil und wird an vielen Orten der Welt eingesetzt. Die robuste Grundkonstruktion und die Messingbuchsen in allen Gelenken machen die Rückezange sehr langlebig und robust, so dass sie für die meisten Aufgaben im Wald geeignet ist. Die HZ-2300 hat eine Öffnungsweite von 2,3 m.
Wenn Sie eine kleinere Öffnungsweite benötigen, empfehlen wir Ihnen unsere HZ-1500 mit einer Öffnungsweite von 1,5 m.
Technische Daten:
| Technische Daten: | HZ-2300 |
|---|---|
| Öffnungsbreite | 2300 mm. |
| Hydraulische Anschlüsse. | 2 doppel |
| Schwenkzylinder. | Ja |
| Schwenkradius. | + / - 43° |
| Schliesskraft | 6 Tonnen |
| Eigengewicht | 325 kg. |
| Empfohlener Traktor HK. | 50-100 HK. |
Einzelheiten
Schließzylinder
Ein leistungsstarker, doppeltwirkender Zylinder sorgt dafür, dass die Stämme fest gehalten werden.
Kralle
Die speziell entworfenen Krallen schließen sich aneinander und werden so zu einem sehr stabilen Werkzeug.
Schwenkzylinder
Der Schwenkzylinder lässt sich um bis zu 43 Grad nach beiden Seiten drehen und ist eine große Hilfe beim Laden der Stämme. Beim Herausziehen von langen Stämmen ist es WICHTIG, dass dieser Zylinder in Schwimmstellung gebracht wird.
Parallelstange
Die solide Parallelstange ist sicher hinter dem großen Schließzylinder positioniert und somit bestens gegen äußere Stöße und Schläge geschützt. Sie sorgt dafür, dass sich die Klauen gleichzeitig schließen.
Sägezahnbeschläge
Der Beschlag mit Sägezähnen unter dem Querbalken sorgt dafür, dass die Stämme beim Ausfahren in der Zange gehalten werden.
Stützfüße
Der Stützfuß wird einfach in die Halterung gesteckt und ist beim Abstellen der Maschine immer griffbereit.
Obere Stangenbefestigung
Die obere Stangenbefestigung hat sowohl ein festes Loch als auch einen Langschlitz. Das feste Loch wird für kurze Stämme verwendet, während der längliche Schlitz für lange Stämme verwendet werden kann.
Führungsarm
Die 2 festen Führungsstangen in der Mitte des Arms sorgen dafür, dass kurze Stämme während des Transports an ihrem Platz gehalten werden. Wenn Sie mit langen Stämmen arbeiten, müssen die Enden der Stämme vor den Führungsstangen enden.
Zylinderverschluss
Der starke Zylinderverschluss mit Schmiernippel sorgt für eine lange Lebensdauer und eine stabile Klaue.
Aufbewahrungsbox
Die 3-Punkt-Aufhängung ist als Aufbewahrungskasten von Forstketten usw. konzipiert.
Montagebolzen
Alle Montagebolzen sind schmierbar und verzinkt.
Offen Sie
Die HZ-2300 kann bis zu 2300 mm geöffnet werden.
Geschlossen
Die HZ-2300 kann die Klauen so weit schließen, dass sie einen Stamm mit einem Durchmesser von nur 17 cm halten kann.
Buchse
Alle Drehpunkte der HZ-2300 sind mit schmierbaren Bronzebuchsen ausgestattet, die der Zange eine sehr lange Lebensdauer an diesen Punkten verleihen.
Kettenfall
Die 3-Punkt-Aufhängung ist mit 2 Stück ausgestattet. Kettenfall; 1 Stück an jedem Hubarmbeschlag. Damit können Sie gleichzeitig lange und kurze Stämme in der Zange halten.

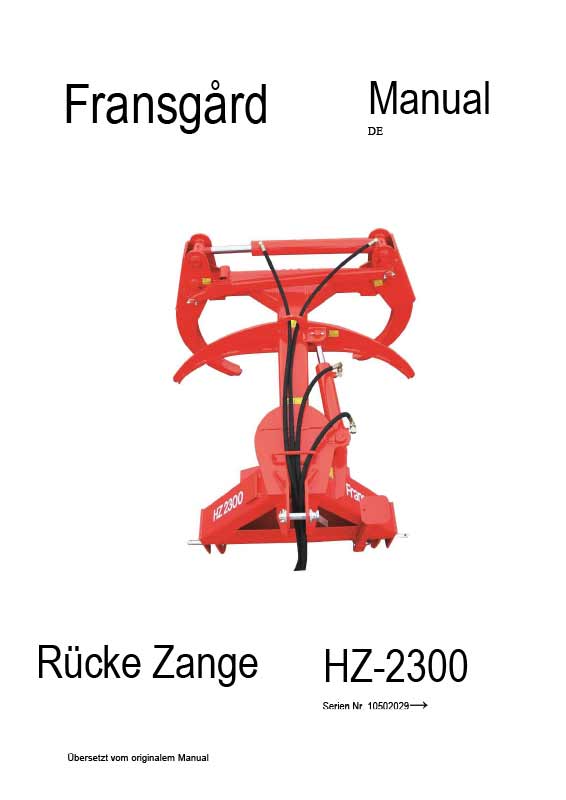

PDF-Dateien herunterladen für Rückezange HZ-2300
