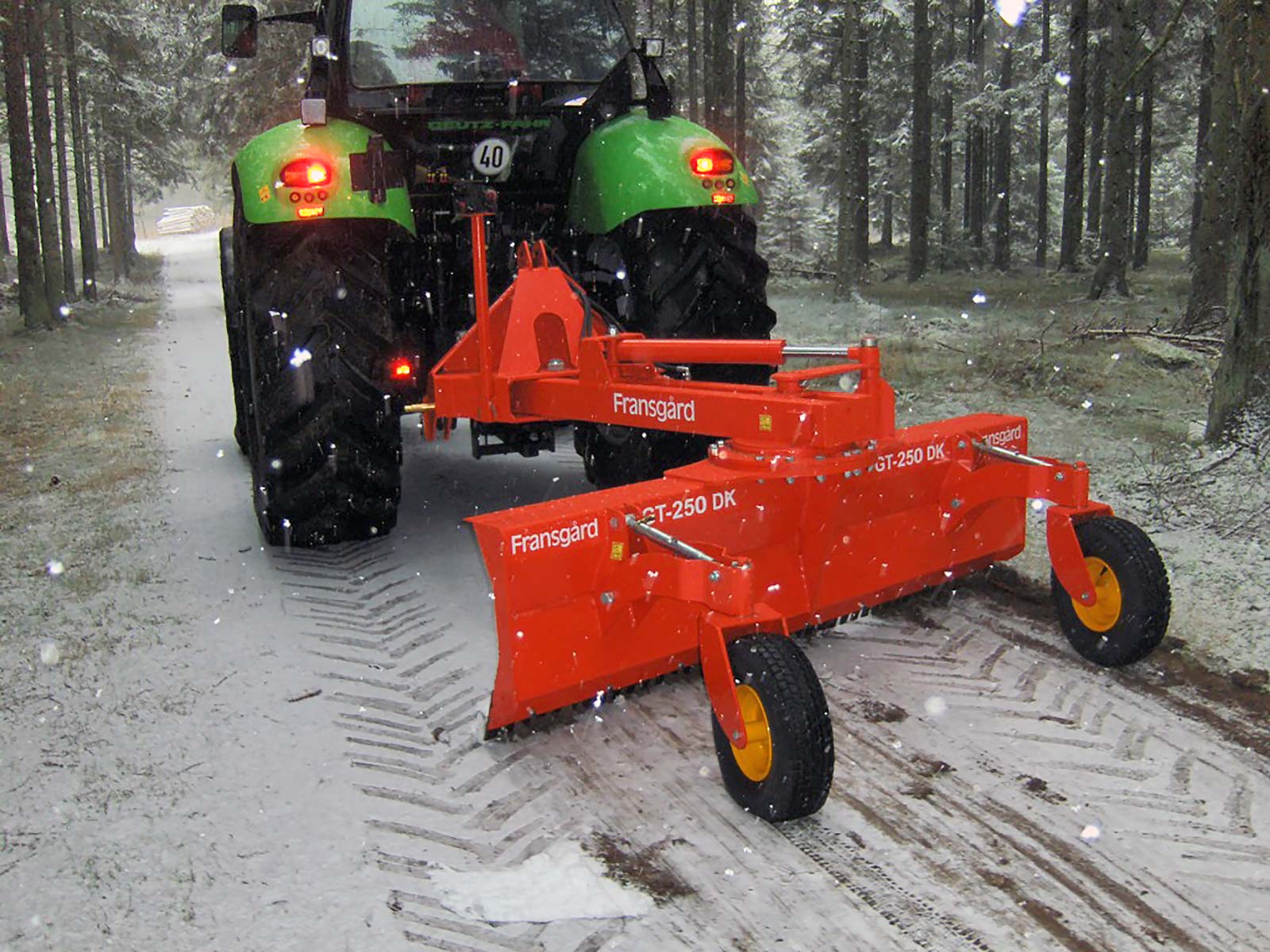

Planierschild GT-250DK · GT-275DK · GT-300DK
Präsentation

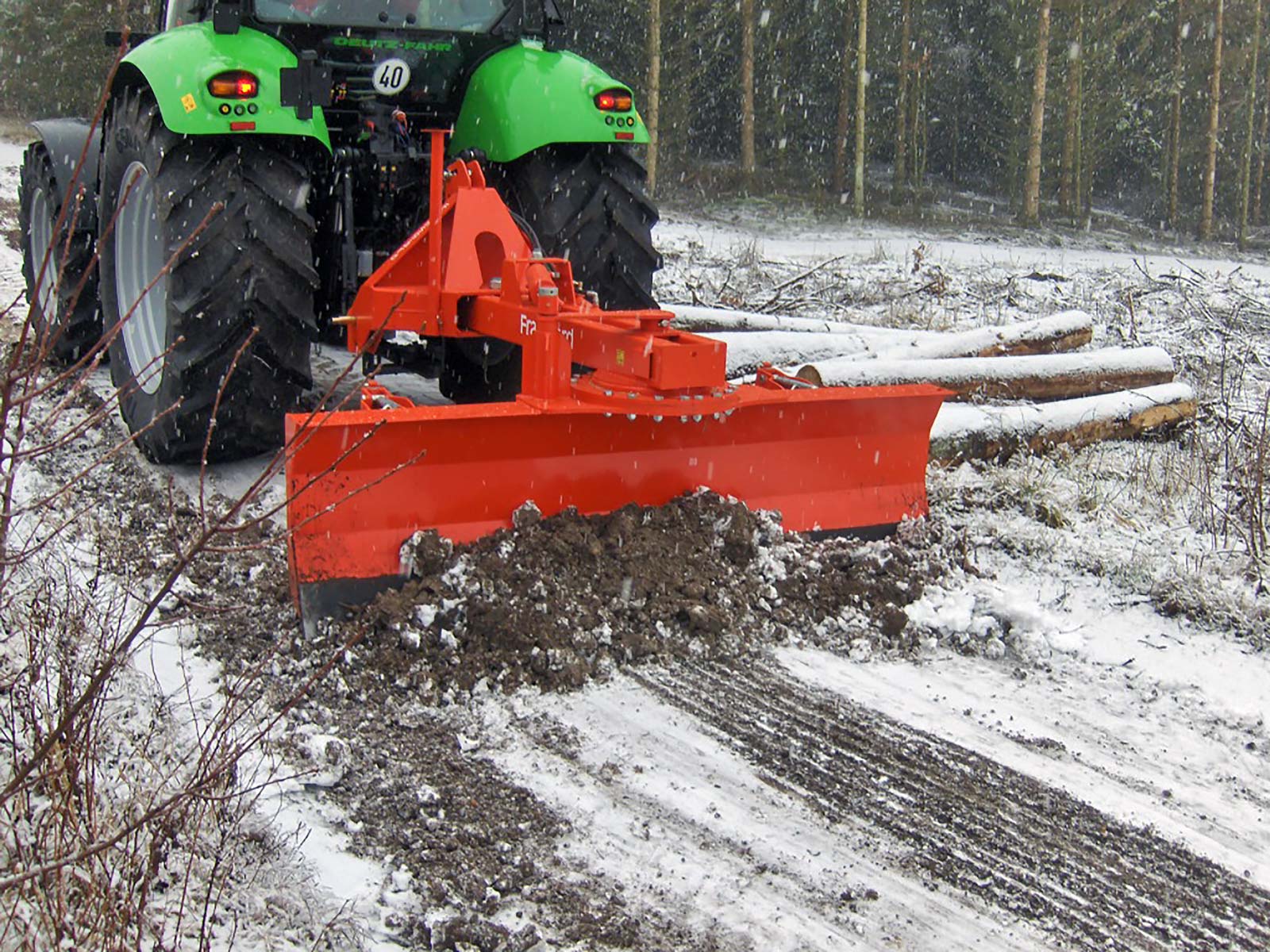

Das Planierschild, für das keine Aufgabe zu groß und fast keine zu klein ist. Egal, ob Sie Auftragnehmer oder Landwirt sind oder einfach nur auf dem Land leben – das GT-DK-Schild von Fransgård ist die richtige Wahl für alle Arten von Planier- und Rodungsarbeiten.
Eine starke und langlebige Konstruktion, die der Maschine einen sicheren Betrieb ermöglicht.
Durchdachte Details ebnen den Weg
Das durchdachte Produkt ist natürlich aus hochfestem Stahl gefertigt und verfügt als einziges auf dem Markt über einen einzigartigen Schwenkkopf mit austauschbaren Verschleißplatten.
Der Hydraulikzylinder ist oben auf dem Ausleger gut geschützt und gewährleistet die beste Rotation des Blattes auf dem Markt. Eine verlängerte obere Stangenbefestigung und stufenlos verstellbare Räder sorgen für eine gleichmäßige Nivellierung der Straße. Mit dem hydraulischen Seitenschieber (optional) und dem optionalen Schneeschild können Sie den Schnee weit hinausschieben.
Technische Daten:
| Modell: | GT-250DK | GT-275DK | GT-300DK |
|---|---|---|---|
| Arbeitsbreite | 250 cm | 275 cm | 300 cm |
| Höhe des Blattes | 70 cm | 70 cm | 70 cm |
| Seitenverschiebung mechanisch rechts/links oder hydraulisch (optional) | 60 cm | 60 cm | 60 cm |
| Hydraulisch rotierende Schaufel | 244° | 244° | 244° |
| Hydraulikstecker | 2 doppel | 2 doppel | 2 doppel |
| Umkehrbarer Verschleißstahl Hardox 500 | Std. | Std. | Std. |
| Druck-/Frontmontage | Ja | Ja | Ja |
| Stützrad 360° drehbar | Std. | Std. | Std. |
| Schneeflügel rechts | Möglich | Möglich | Möglich |
| Seitliche Abdeckung | Möglich | Möglich | Möglich |
| 3-Punktaufhängung | Kat. II | Kat. II | Kat. II |
| Eigengewicht | 780 kg | 795 kg | 815 kg |
| Traktorleistung | max. 150 PS | max. 150 PS | max. 150 PS |
Einzelheiten

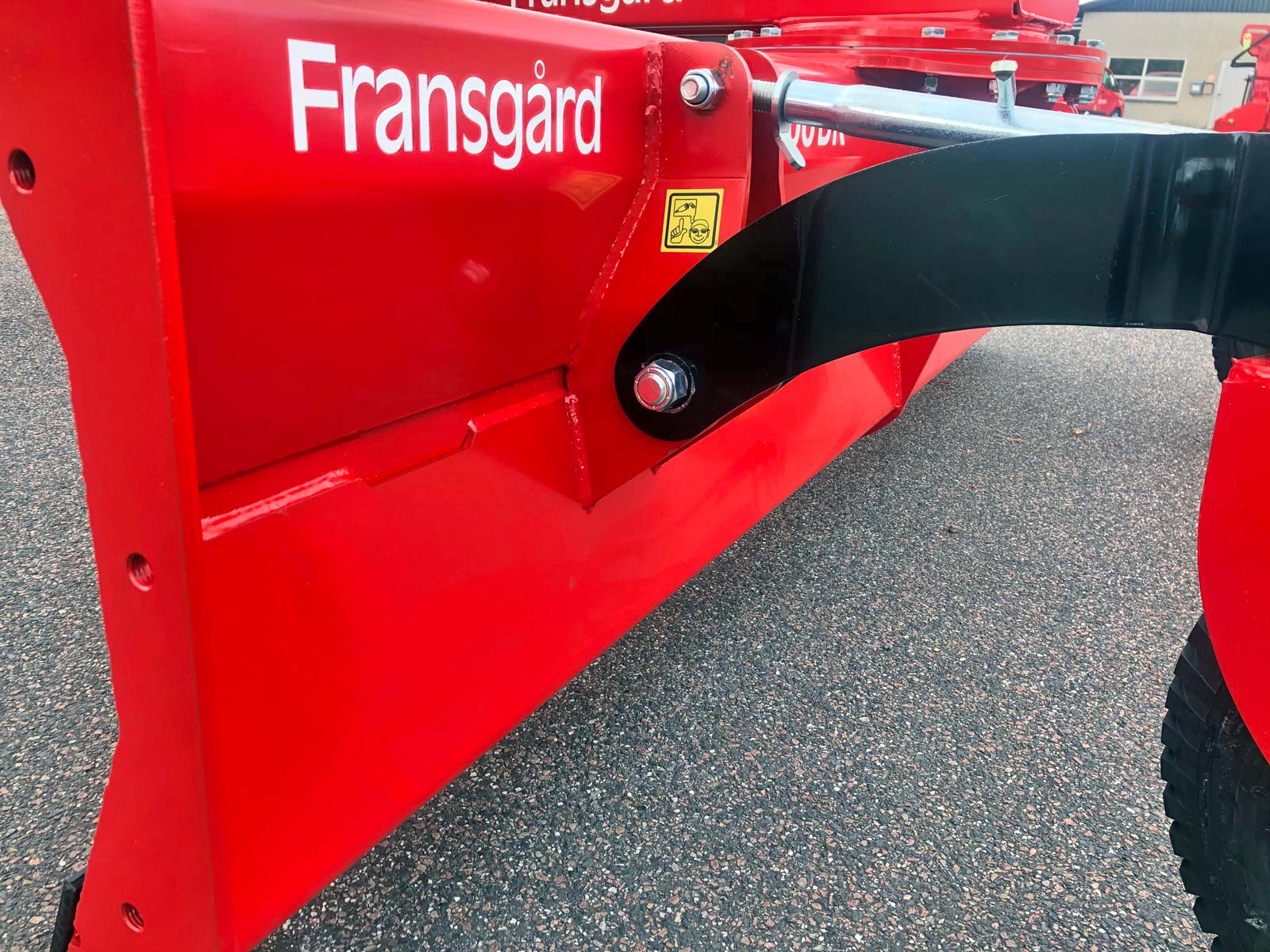

Blatt von hinten
Starke Klinge mit Verstärkungen an der Spitze und an der Rückseite der Klinge.
Rlattrückseite, abgeschrägte Kante
Die untere Verstärkung an der Rückseite ist so konstruiert, dass Sie mit dem Planierschild rückwärts fahren können, ohne das Schild zu drehen, und dass Sie über überschüssiges Material rückwärts fahren können und das Planierschild das Material auf die Straße drückt und verteilt, zum Beispiel wenn Sie auf eine Asphaltstraße kommen.
3-Punkt Kat
Mit der 3-Punkt-Anhängung an Fransgårds Planierschild können die Hubarme in 2 verschiedenen Höhen montiert werden, so dass sie zu den meisten Traktoren passen. Wenn die Hebearme in der unteren Bohrung auf der einen Seite und in der oberen Bohrung auf der anderen Seite montiert sind, hat das Blatt einen horizontalen Schnittwinkel von etwa 7 Grad.

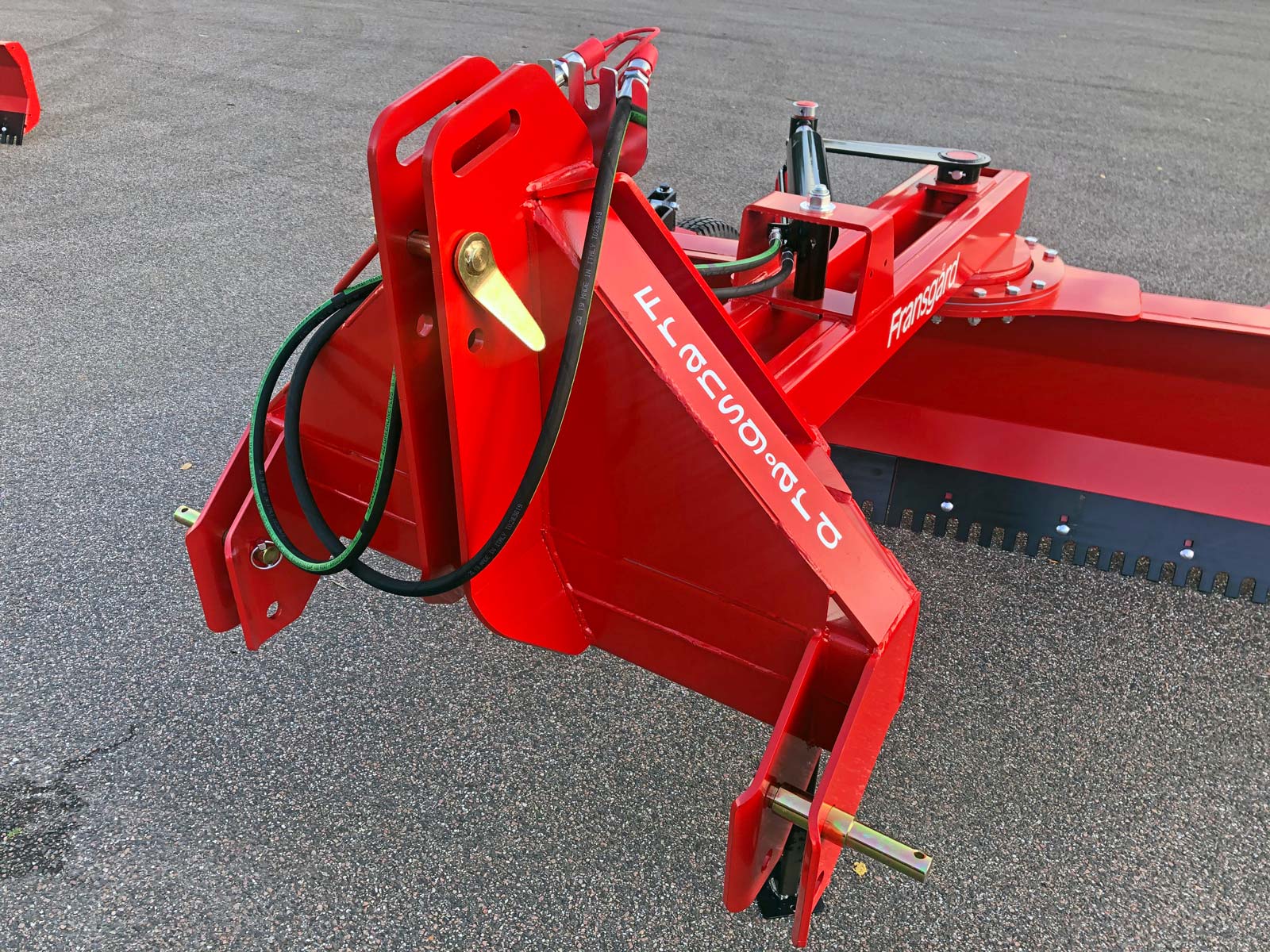

Obere Stangenbefestigung
Die obere Stangenbefestigung hat sowohl 2 feste Löcher als auch einen länglichen Schlitz, an dem Sie den oberen Balkenbolzen vorteilhaft befestigen können, wenn Sie z. B. Straßen nivellieren, da das Planierschild dem Gelände besser folgen kann und Sie ein besseres Endergebnis erzielen.

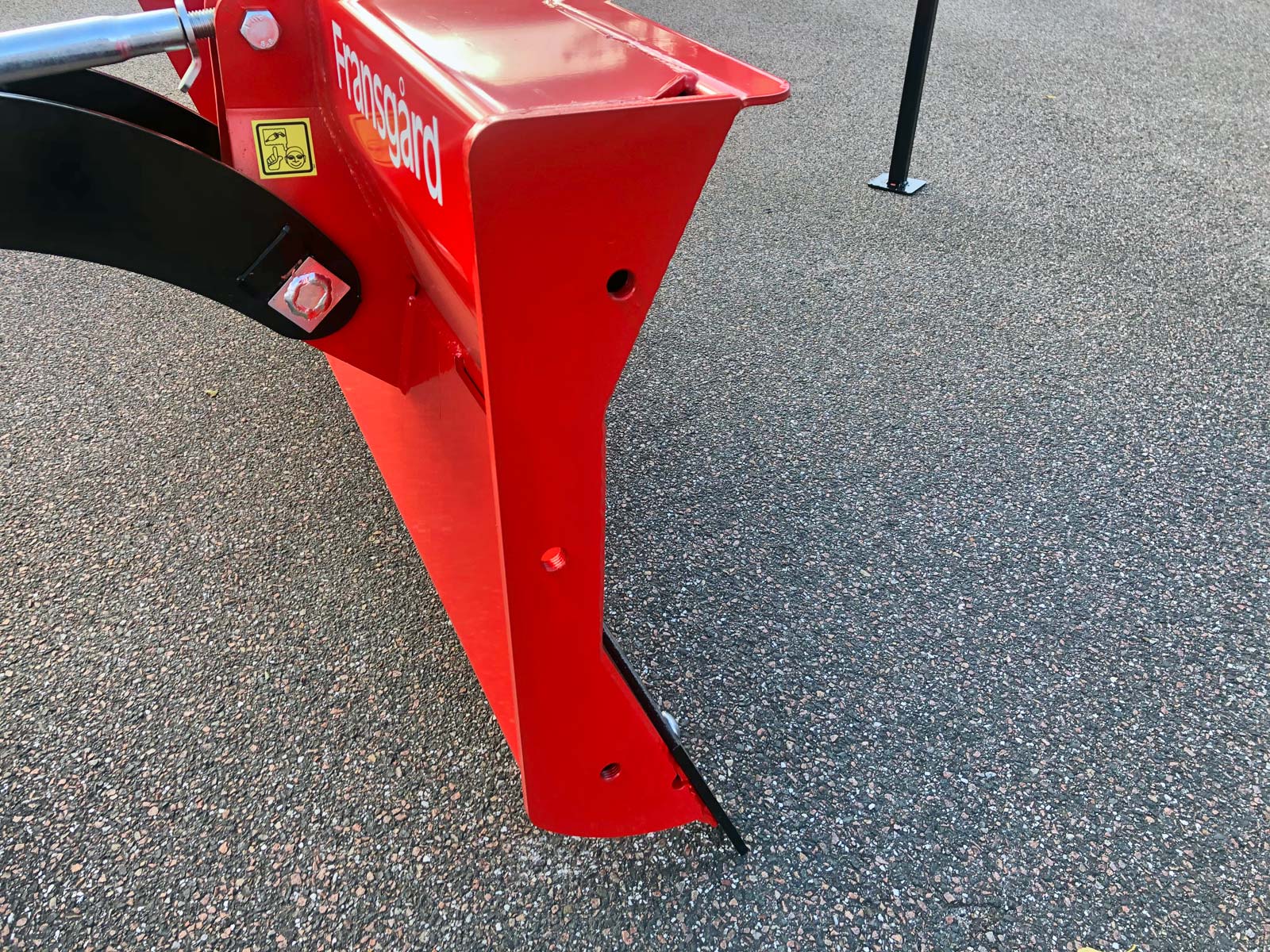

Endblatt
Das Blatt des Planierschilds hat verstärkte Enden und ist für die Montage der Seitenklappe und des Schneeflügels vorbereitet.
Verschleißstahl montiert
Umkehrbarer Verschleißstahl, mit 16-mm-Stahlbolzen der Qualitätsklasse 12.9 anzuschrauben.

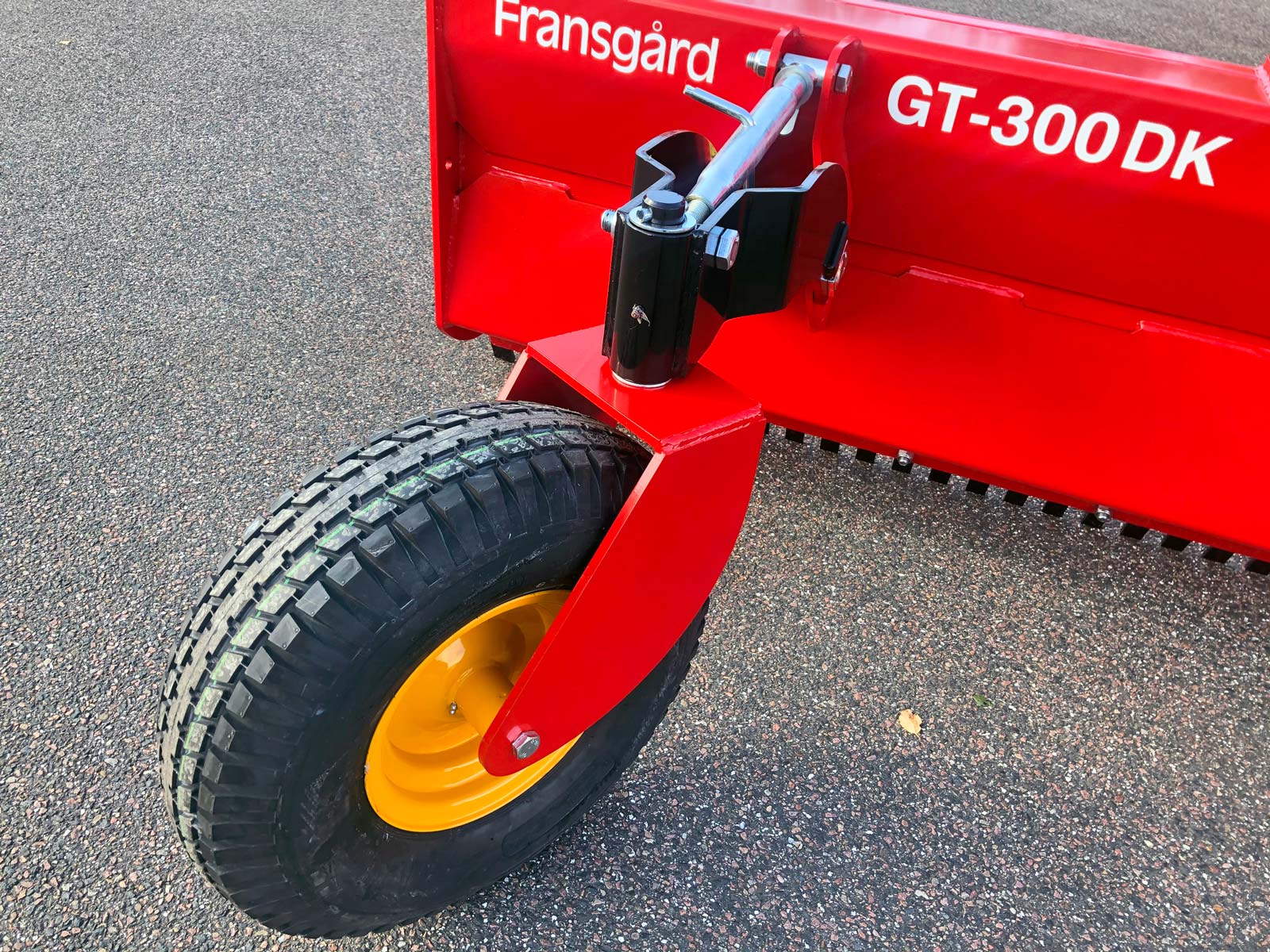

Räder
Das Planierschild ist serienmäßig mit großen Rädern ausgestattet, die über eine Spindel stufenlos verstellbar sind. Das Rad lässt sich um 360 Grad drehen, so dass Sie mit dem Planierschild zurückfahren können, ohne das Blatt zu drehen.
Stützfüße
Der Stützfuß wird einfach in die Halterung gesteckt, so dass er während der Arbeit immer bei Ihnen ist und leicht zugänglich ist, wenn Sie das Planierschild wieder abstellen müssen.
Bolzen, Seitenschieber
Das Planierschilds kann mechanisch nach rechts oder links verschoben werden.
Die Montage des Verriegelungsbolzens erfolgt ohne Werkzeug. Alle Verriegelungsbolzen sind verzinkt.

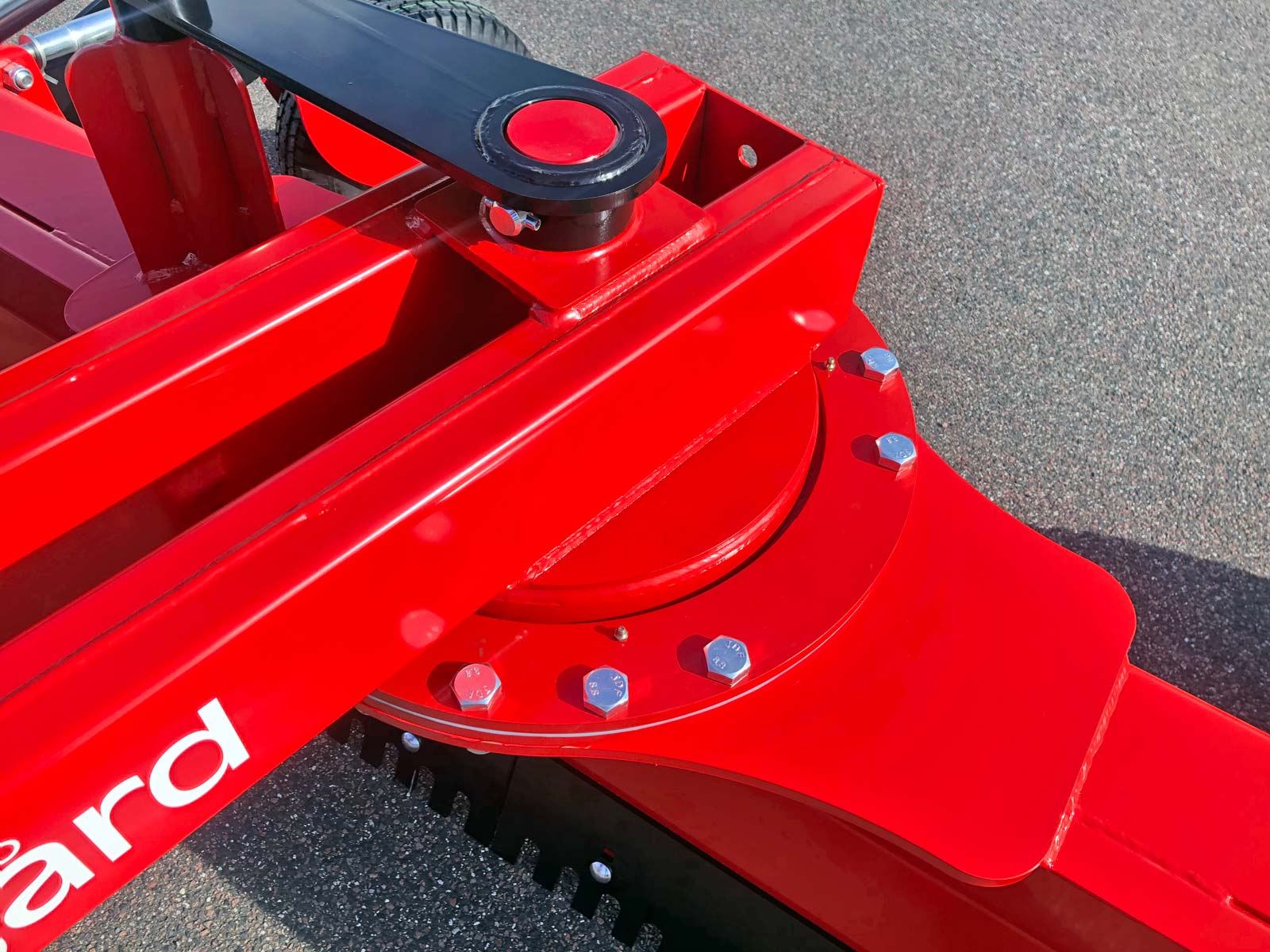

Hauptwellenausleger
Das Blatt und der Hydraulikzylinder am Ausleger sind mit einem starken 75-mm-Hauptbolzen verbunden.
Drehkranz
Der hochbelastbare Drehkranz des Messers ist verschraubt und verfügt über eine austauschbare PETP-Kunststoff-Verschleißscheibe und Schmiernippel, um Verschleiß im Drehkranz zu vermeiden.
Verschleißstahl alle
Das Planierschild ist serienmäßig mit wendbarem Verschleißstahl glatt/konisch ausgestattet. Sie können das Planierschild ohne Aufpreis mit einem glatten/glatten oder gezahnten/konischen Verschleißstahl erhalten, wenn Sie dies bei der Bestellung des Planierschilds angeben.
Das Planierschild kann auch nachträglich mit einem der anderen Verschleißstähle ausgestattet werden.
Blattzylinder
Ein starker Blattzylinder mit 45 mm Stab sorgt für die Stabilität des Messers.
Der Zylinder ist oben auf dem Ausleger gut geschützt.
Wenderadius
Das Planierschild GT-DK kann hydraulisch um bis zu 244 Grad gedreht werden.
Extras:
Art.-Nr. 2532
Hydraulikzylinder für die Einstellung des rechten Rades; erfordert 1 doppeltwirkende Hydrauliksteckdose.
Art.-Nr. 2528
Der hydraulische Seitenschieber kann das Schild um bis zu 55 cm nach rechts oder links verschieben, so dass Sie z. B. nicht mit den Traktorrädern in den Graben fahren müssen. Mit dem Hydraulikzylinder können Sie das Schild bei beengten Platzverhältnissen exakt auf den gewünschten Abstand verschieben.

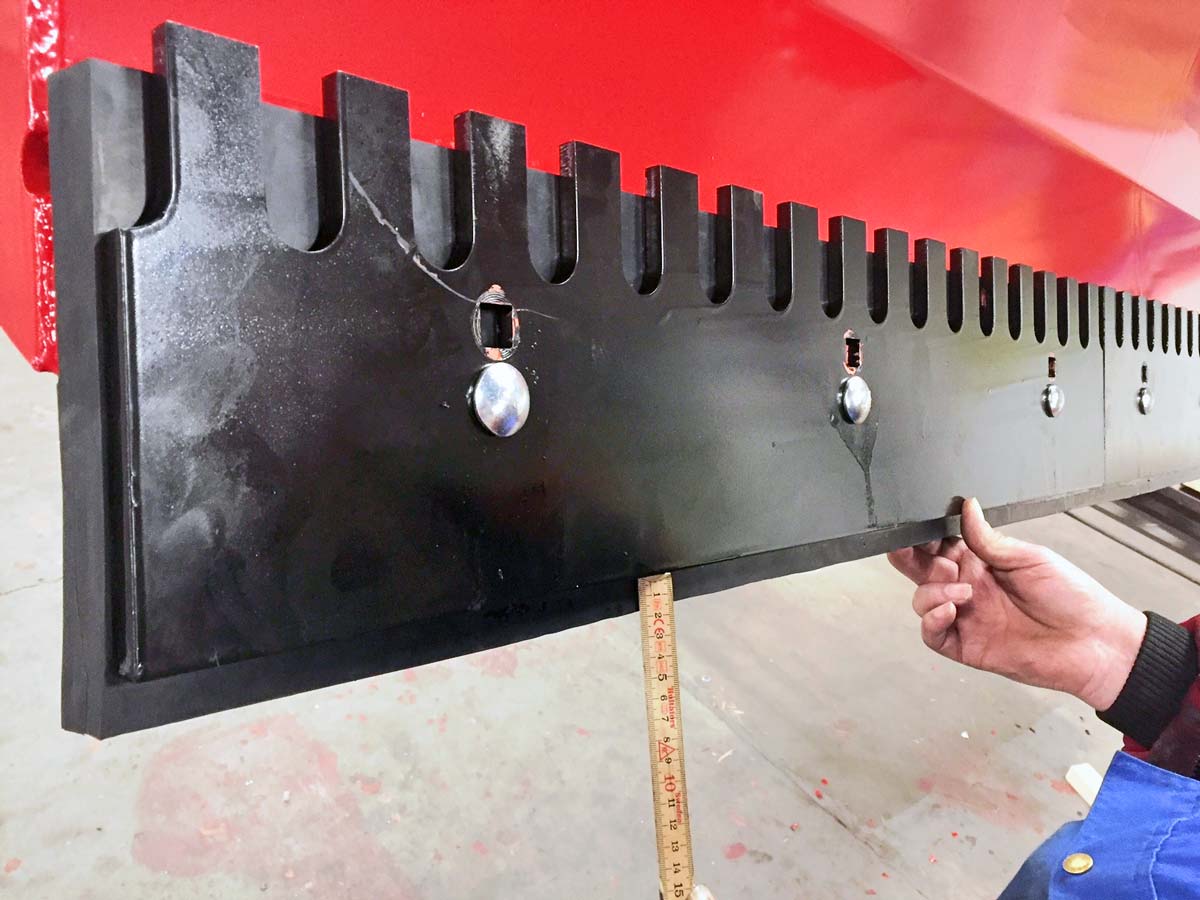

Art.-Nr. 2517-2520
Gummischild zur Montage auf alle Fransgård-Planierschildmodelle. Das Gummischild wird hinter dem vorhandenen Verschleißstahl montiert, der als Gegenhalter für das Gummischild dient. Dieser sollte 2-3 cm weiter unten als der Verschleißstahl angebracht werden und kann bei Abnutzung kontinuierlich nach unten verschoben werden. Sie bohren die Löcher in das Gummischild und befestigen es mit den mitgelieferten Schrauben.
Art.-Nr. 2530
Seitliche Klappe zur Aufnahme des Materials. Kann sowohl auf der rechten als auch auf der linken Seite montiert werden.
Art.-Nr. 2530
Alle neueren Planierschilder von Fransgård sind für die Montage von Seitenklappen verbessert und lassen sich mit den 3 mitgelieferten Schrauben leicht montieren.

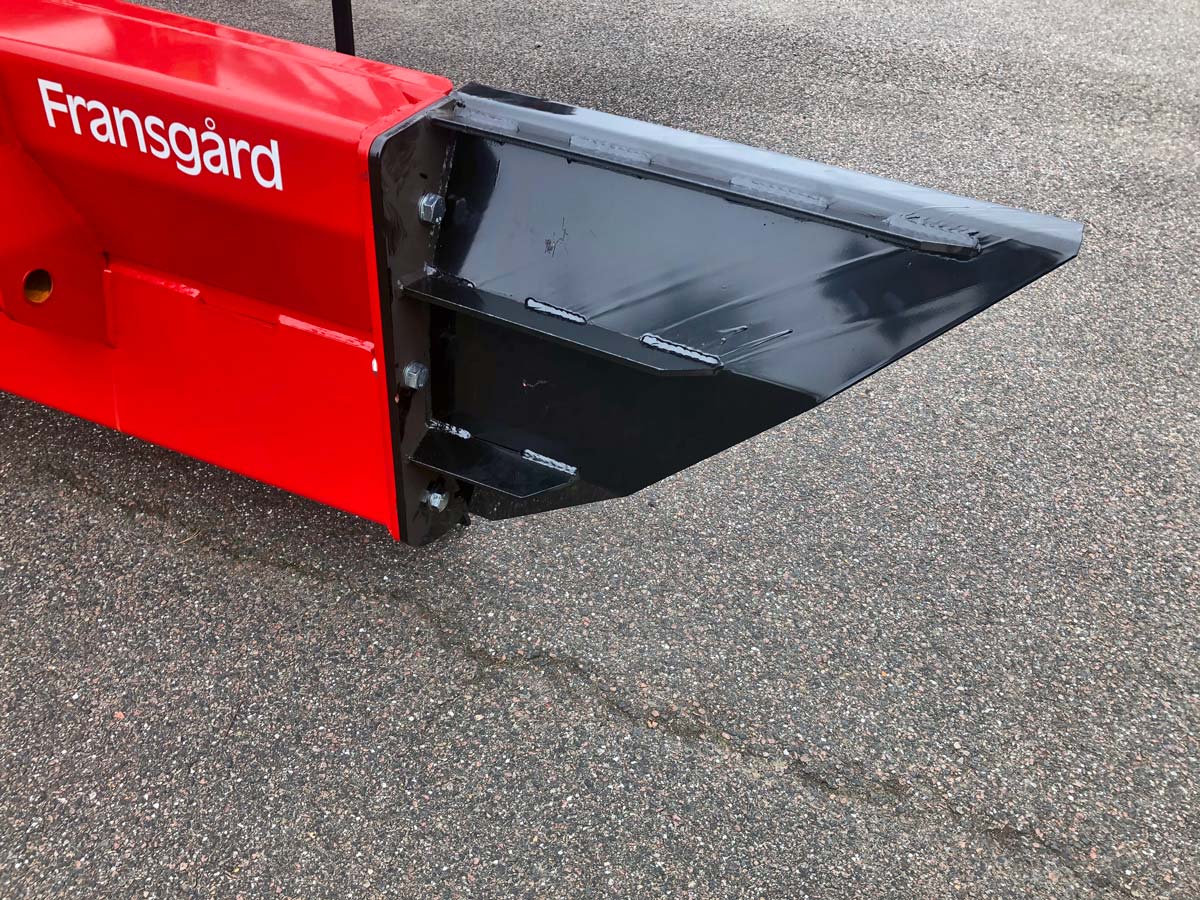

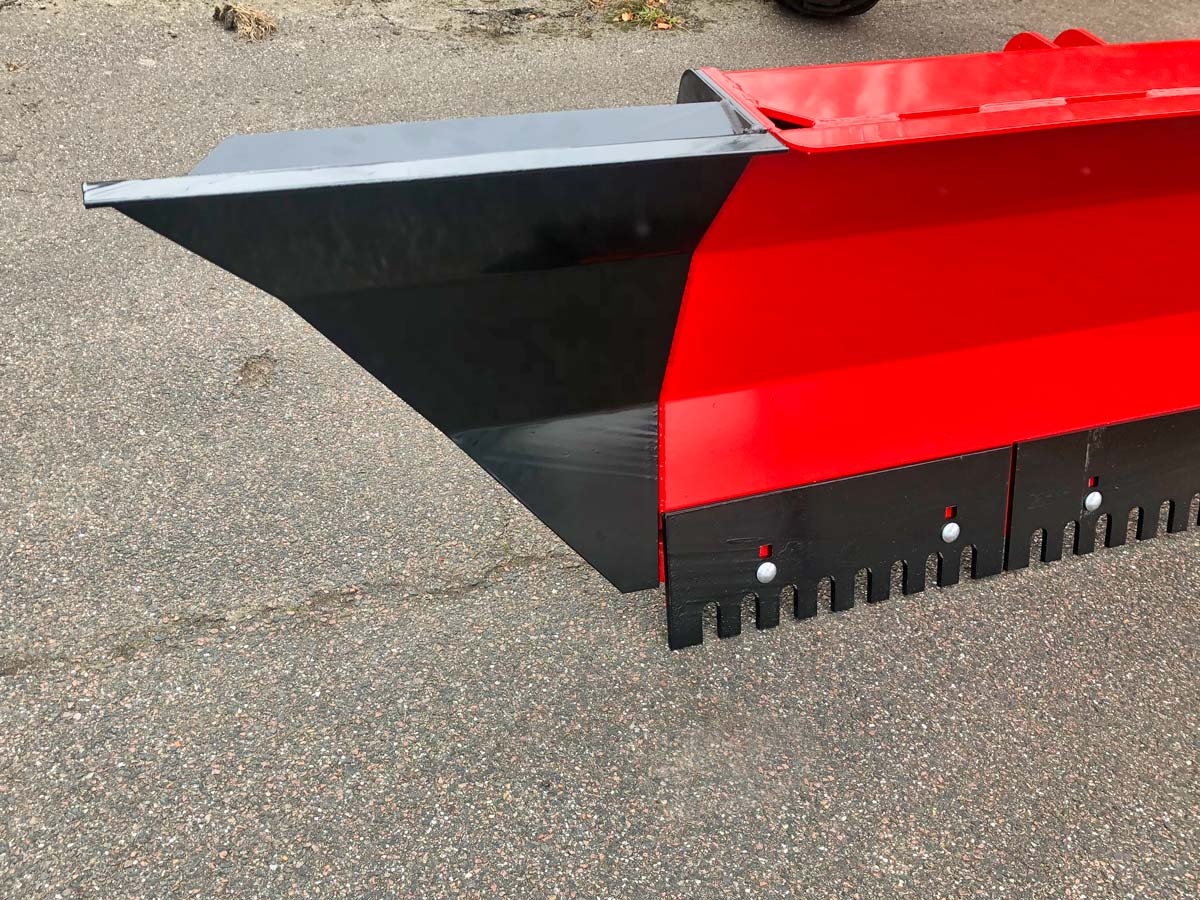

Art.-Nr. 2546
Schneeflügel nach rechts schneidet Schneekante schräg, damit sie nicht zusammenfällt und hinter den Traktor gerät, wo Sie gerade entlang gefahren sind.
Art.-Nr. 2546
Alle neueren Planierschilder von Fransgård sind für die Montage von Schneeflügeln verbessert und lassen sich mit den 3 mitgelieferten Bolzen leicht montieren.

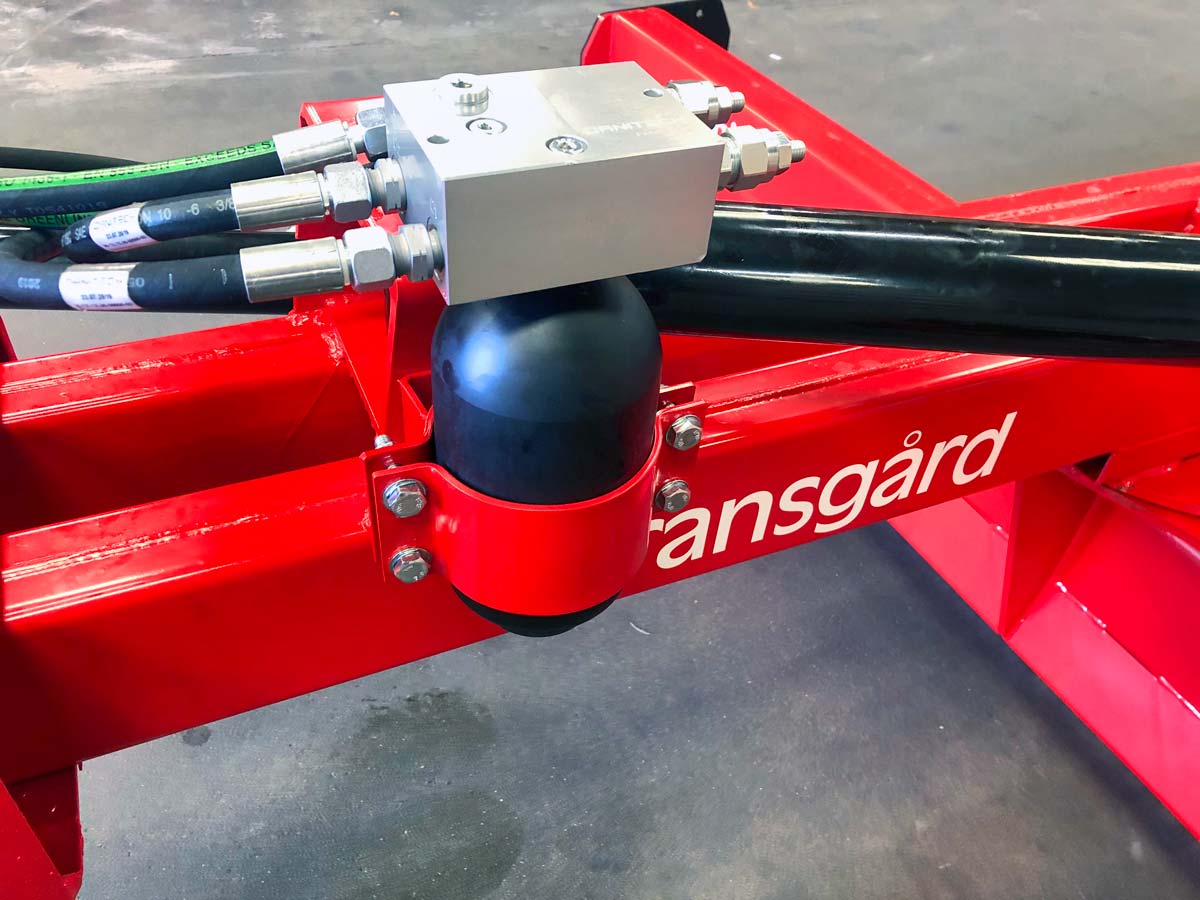

Art.-Nr. 2543
Schockventil mit Akkumulator zur Montage am Messerzylinder aller hydraulischen Fransgård-Planierschilder.
Art.-Nr. 2543
Das Schockventil entlastet den Zylinder und das Planierschild beim Aufprall auf Gegenstände und bei kleineren Stößen, sowohl auf der rechten als auch auf der linken Seite des Schildes.
Wird als kompletter Satz mit Montageanleitung geliefert.
Art.-Nr. 2549 (foto 1)
Verstellbare Seitenklappe mit mechanischer Verstellung, sodass die Seitenklappe immer senkrecht zur Fahrtrichtung steht.
Art.-Nr. 2549 (foto 2)
Die Seitenklappe hat einen einstellbaren Verschleißstahl.
Art.-Nr. 2544
Blockierventil zur Montage am Messerzylinder aller hydraulischen Fransgård-Planierschildern.
Das Schockventil entlastet den Zylinder und das Planierschild beim Aufprall auf Gegenstände und bei kleineren Stößen auf der rechten Seite des Schildes.
Wird als kompletter Satz mit Montageanleitung geliefert.
