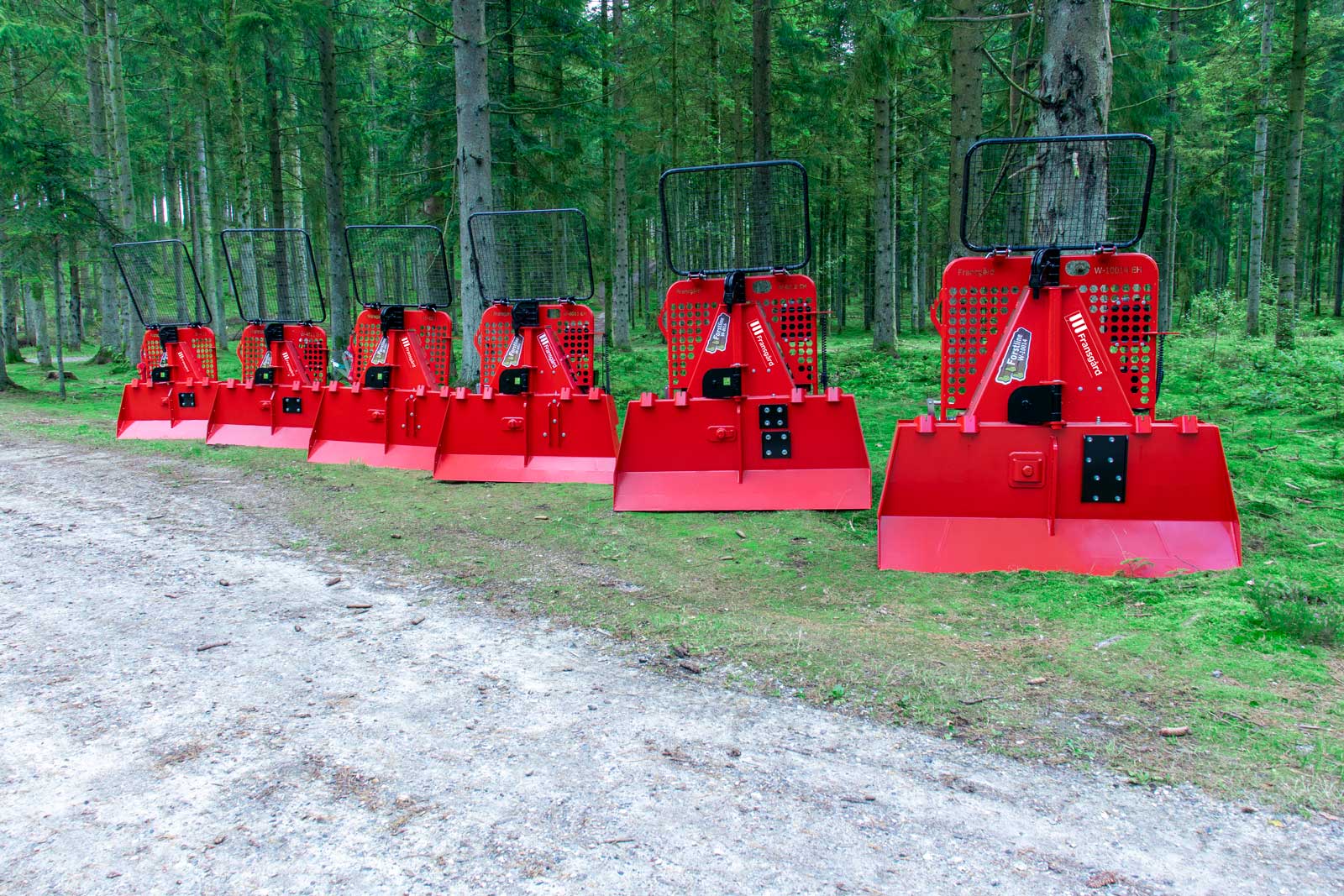

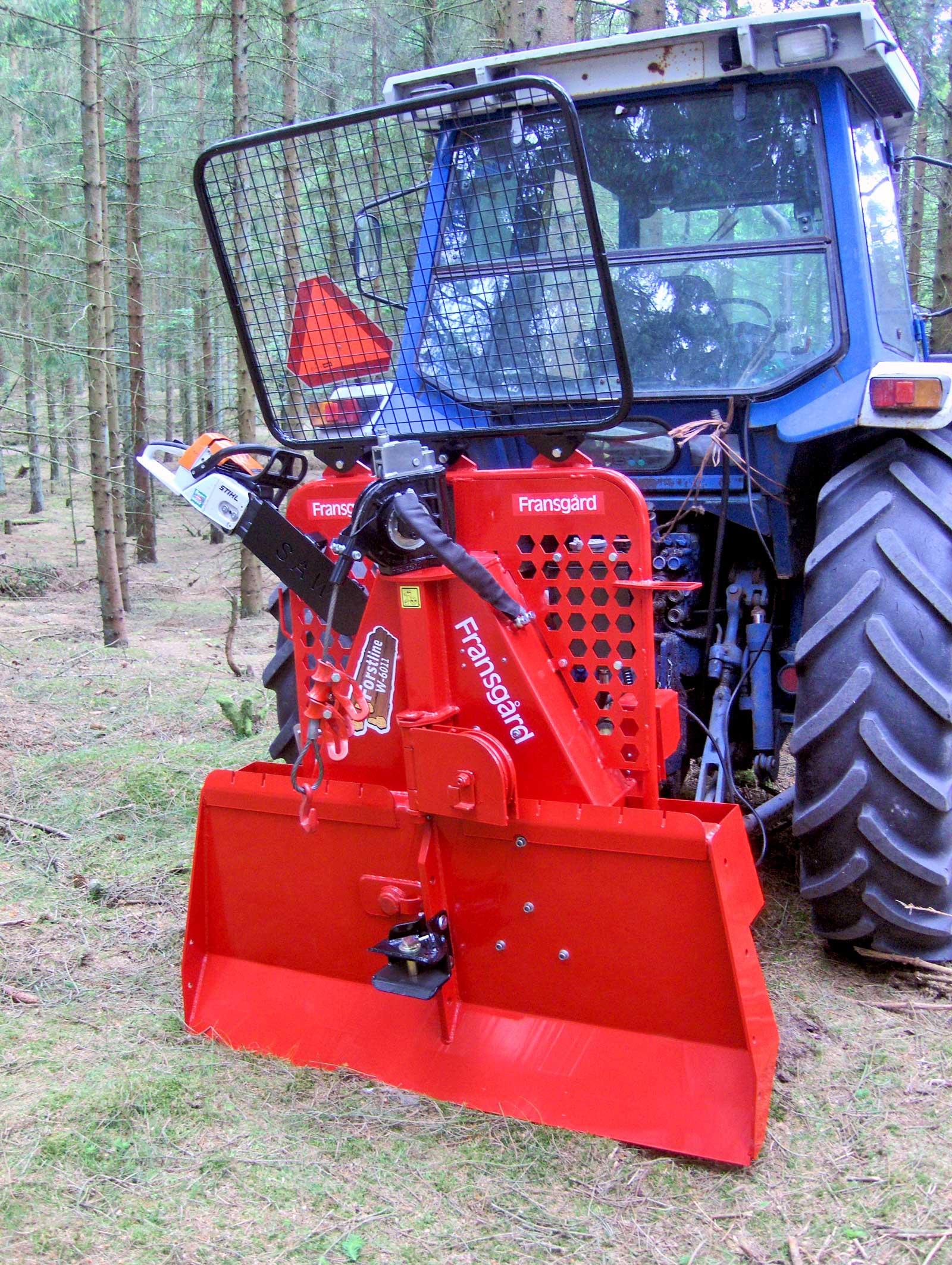

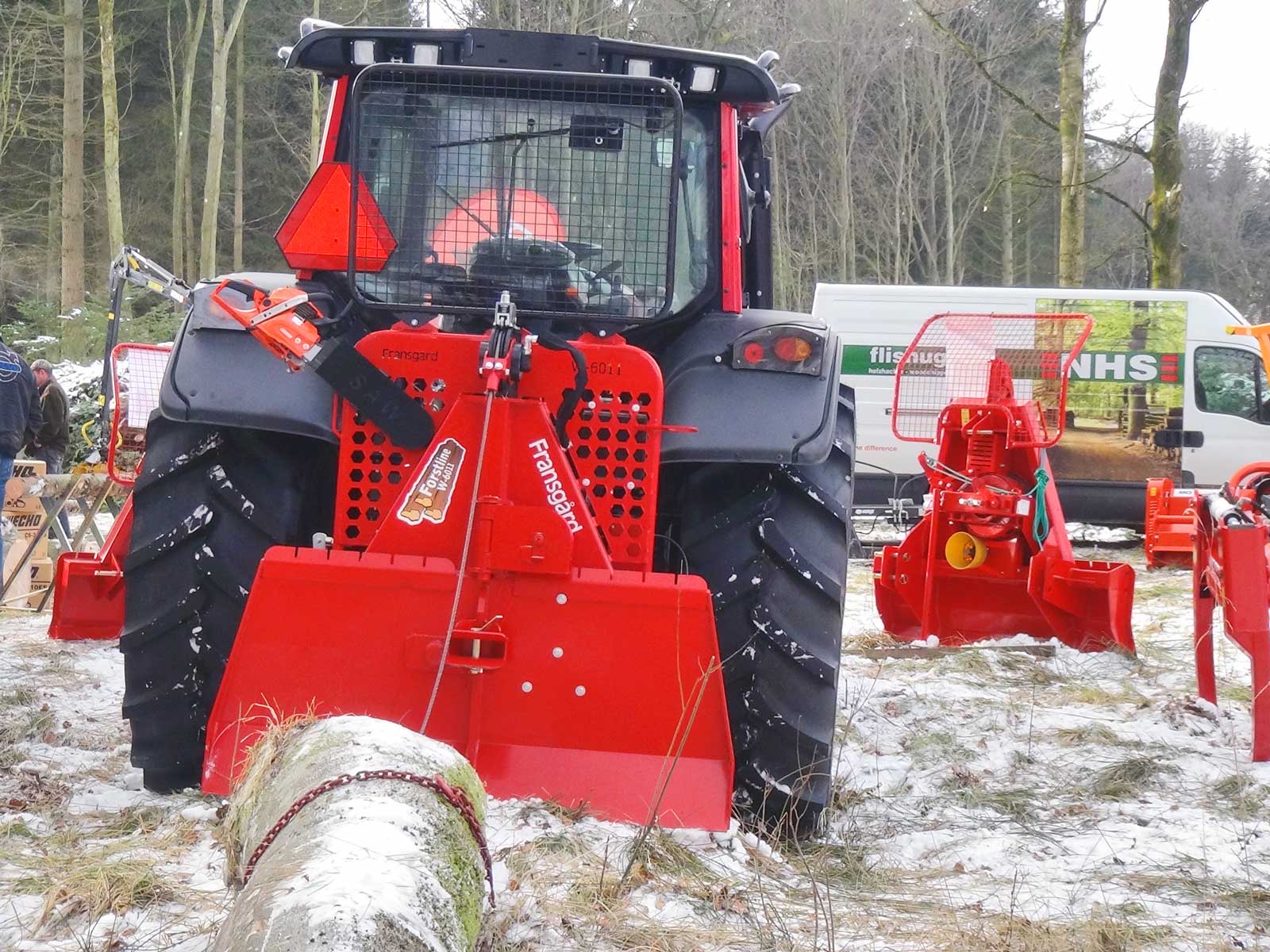

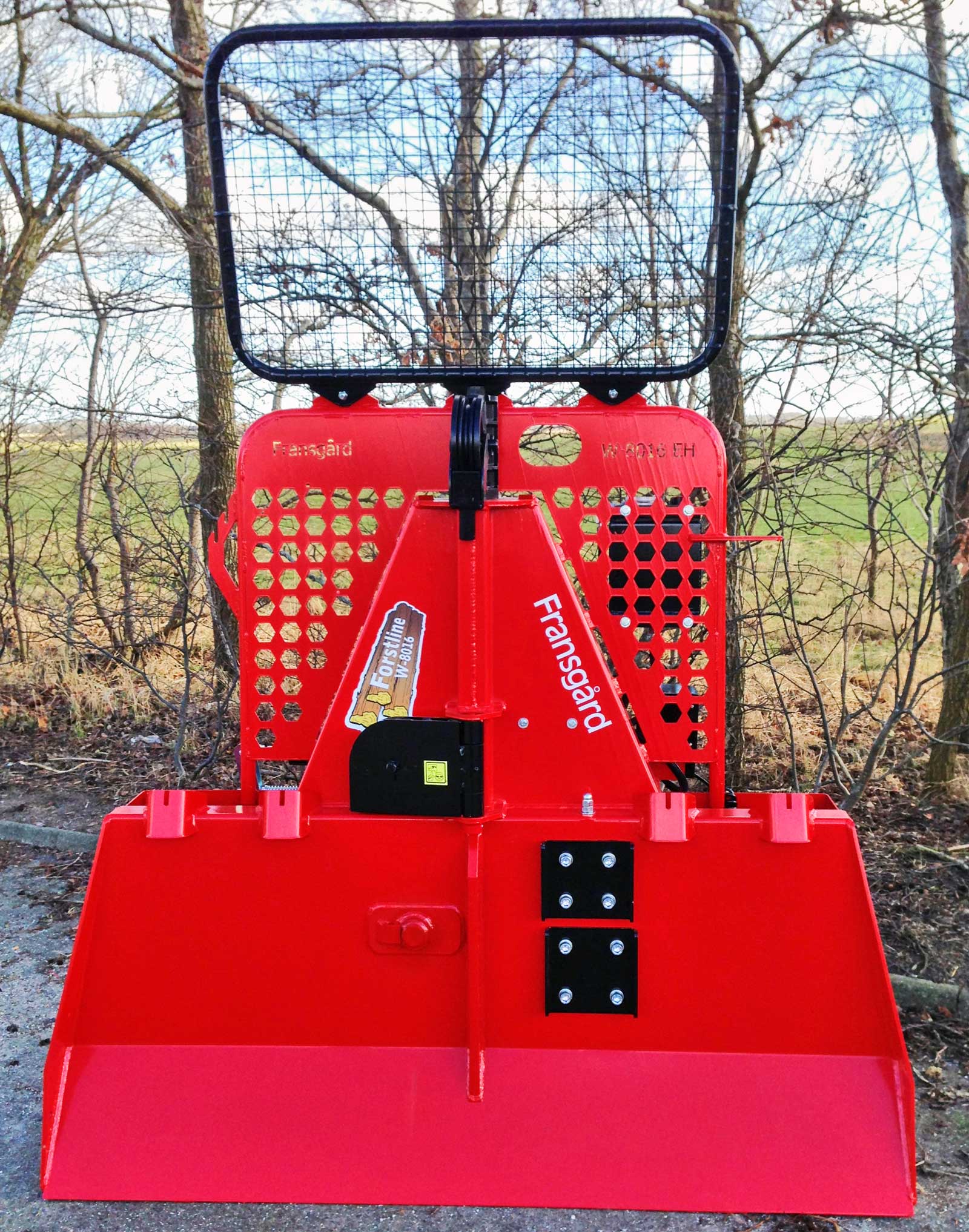

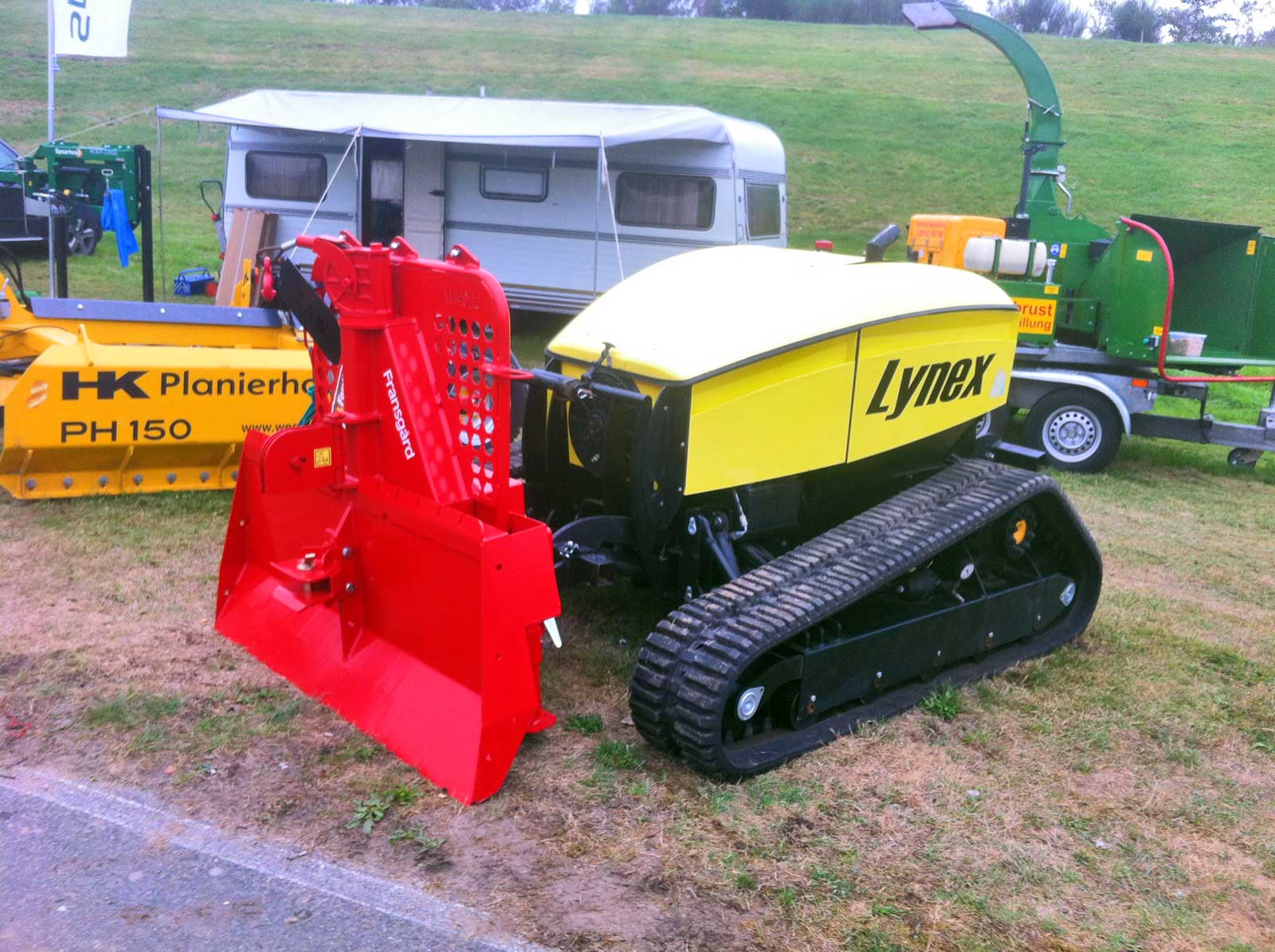

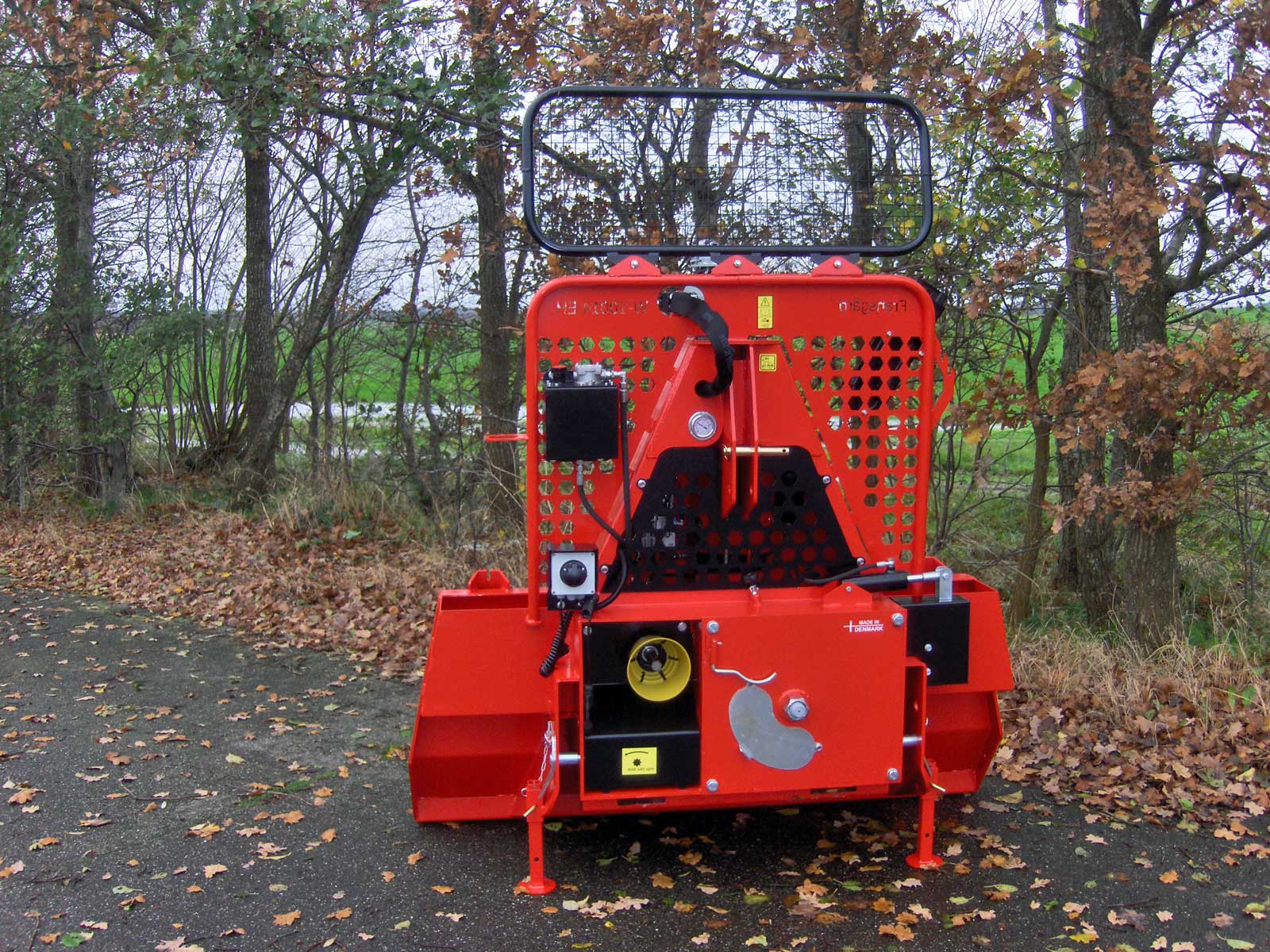

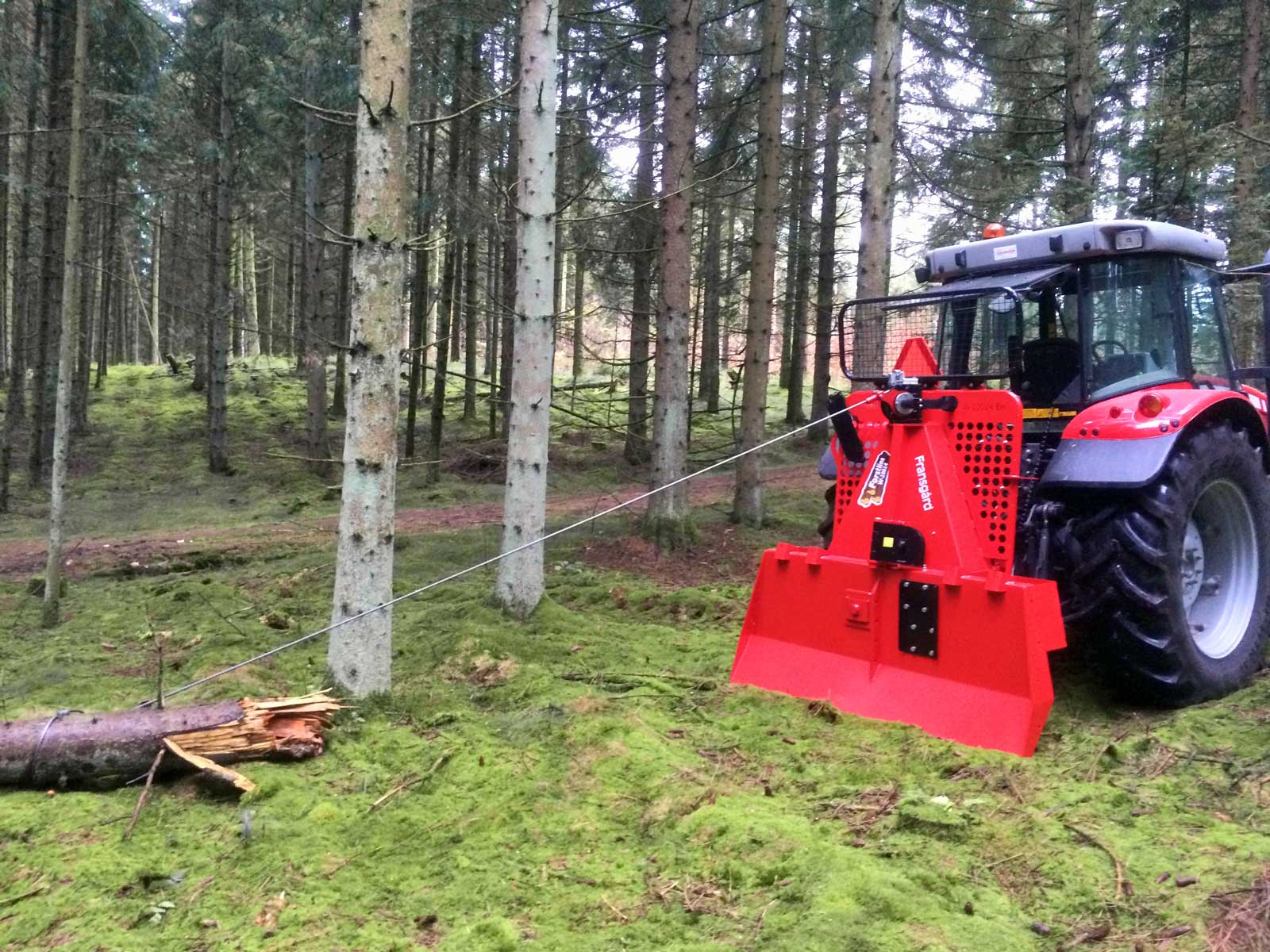

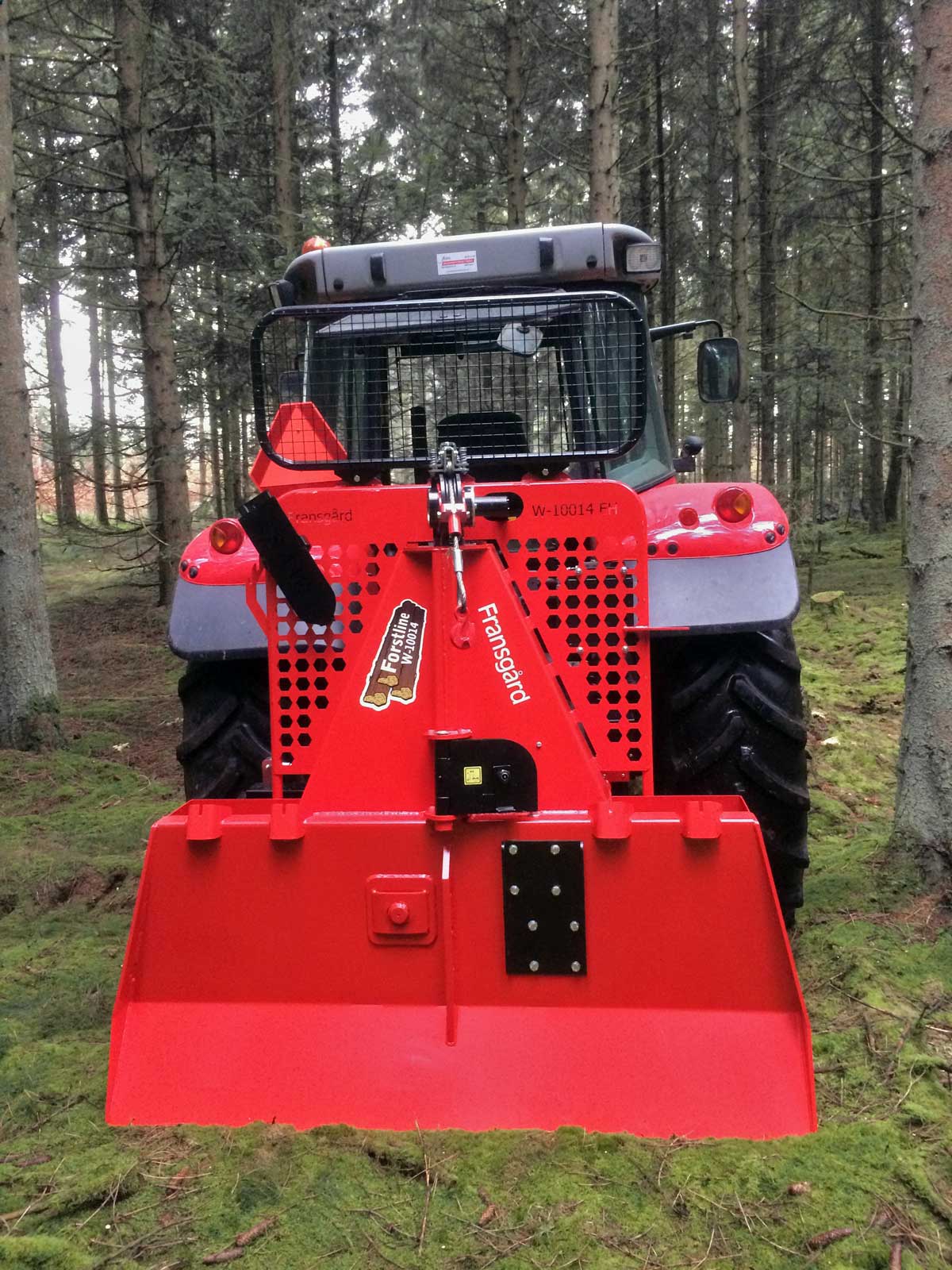

Seilwinde W-3022 · W-4011 · W-6011 · W-4011-EH · W-6011-EH · W-8016-EH · W-10014-EH
Präsentation
Die W-Modelle von Fransgård sind mechanisch betriebene und die W-EH-Modelle sind hydraulisch betriebene, hochwertige Seilwinden. Die Seilwinden können mit vielen schönen und funktionellen Details erweitert werden, die den Arbeitsablauf erleichtern, wie z. B.: Kettensägenhalter, eingebauter Werkzeugkasten, abnehmbares Anhänger-Zugmaul und vieles mehr. Jedes Modell ist so konzipiert, dass es einfach und langlebig ist.
Unsere hydraulischen Modelle (EH) werden über eine Kabelsteuerung oder eine drahtlose Fernsteuerung bedient und können mit einer hydraulisch gesteuerten Oberwalze ausgestattet werden, um das Abwickeln des Seil zu unterstützen.
Qualität, die hält
Alle Maschinen werden in unserer modernen Fabrik in Fredbjerg, Dänemark, hergestellt und montiert. Das Laserschneiden und -schweißen erfolgt mit Hightech-Robotern. Unsere geschulten und erfahrenen Mitarbeitern verfügen über große Expertise in der Entwicklung und Herstellung robuster und starker Maschinen.
Bei Fransgård legen wir großen Wert auf Qualität und Langlebigkeit, um unseren Kunden ein hohes Maß an Effizienz bieten zu können.
Technische Daten:
| Technische Daten: | W-3022 | W-4011 | W-6011 | W-4011-EH | W-6011-EH | W-8016-EH | W-10014-EH |
|---|---|---|---|---|---|---|---|
| Zugkraft | 3 Tonnen | 4 Tonnen | 6 Tonnen | 4 Tonnen | 6 Tonnen | 8 Tonnen | 10 Tonnen |
| Traktorleistung | Ca. 19 kW | Ca. 40 kW | Ca. 60 kW | Ca. 40 kW | Ca. 60 kW | Ca. 60 kW | Ca. 60 kW |
| 3-Punktaufhängung | Kat. I – II | Kat. I – II | Kat. I – II | Kat. I – II | Kat. I – II | Kat. I-II | Kat. III |
| Eigengewicht | 215 kg | 325 kg | 450 kg | 350 kg | 475 kg | 538 kg | 860 kg |
| Seil empfohlen ø x m | 8 mm x 40 m | 9 mm x 60 m | 11 mm x 60 m | 9 mm x 60 m | 11 mm x 60 m | 11 mm x 60 m | 12 mm x 70 m |
| Draht max. ø x m | 8 mm x 45 m | 9 mm x 80 80 m | 11 mm x 100 m | 9 mm x 80 m | 11 mm x 100 m | 11 mm x 120 m | 14 mm x 120 m |
| Einzug v/540 U/min | 0,6 – 1,5 m/s | 0,7 - 1,8 m/s | 0,5 - 1,3 m/s | 0,7 - 1,8 m/s | 0,5 - 1,8 m/s | 0,5 - 2,0 m/s | 0,4 - 0,9 m/s |
| Höhe Zapfwellenauslass | 38 cm | 45 cm | 58 cm | 58 cm | 64 cm | 70 cm | 70 cm |
| Höhe der Oberwalze | 115 cm | 125 cm | 145 cm | 125 cm | 145 cm | 160 cm | 190 cm |
| Höhe des Seilwinde | 200 cm | 220 cm | 230 cm | 220 cm | 230 cm | 240 cm | 230 cm |
| Schaufelstütze H x B | 55 x 110 cm | 65 x 150 cm | 75 x 160 cm | 65 x 150 cm | 75 x 160 cm | 80 x 180 cm | 86 X 200 cm |
| Schutzgitter | Serienmäßig | Serienmäßig | Serienmäßig | Serienmäßig | Serienmäßig | Serienmäßig | Serienmäßig |
Einzelheiten:

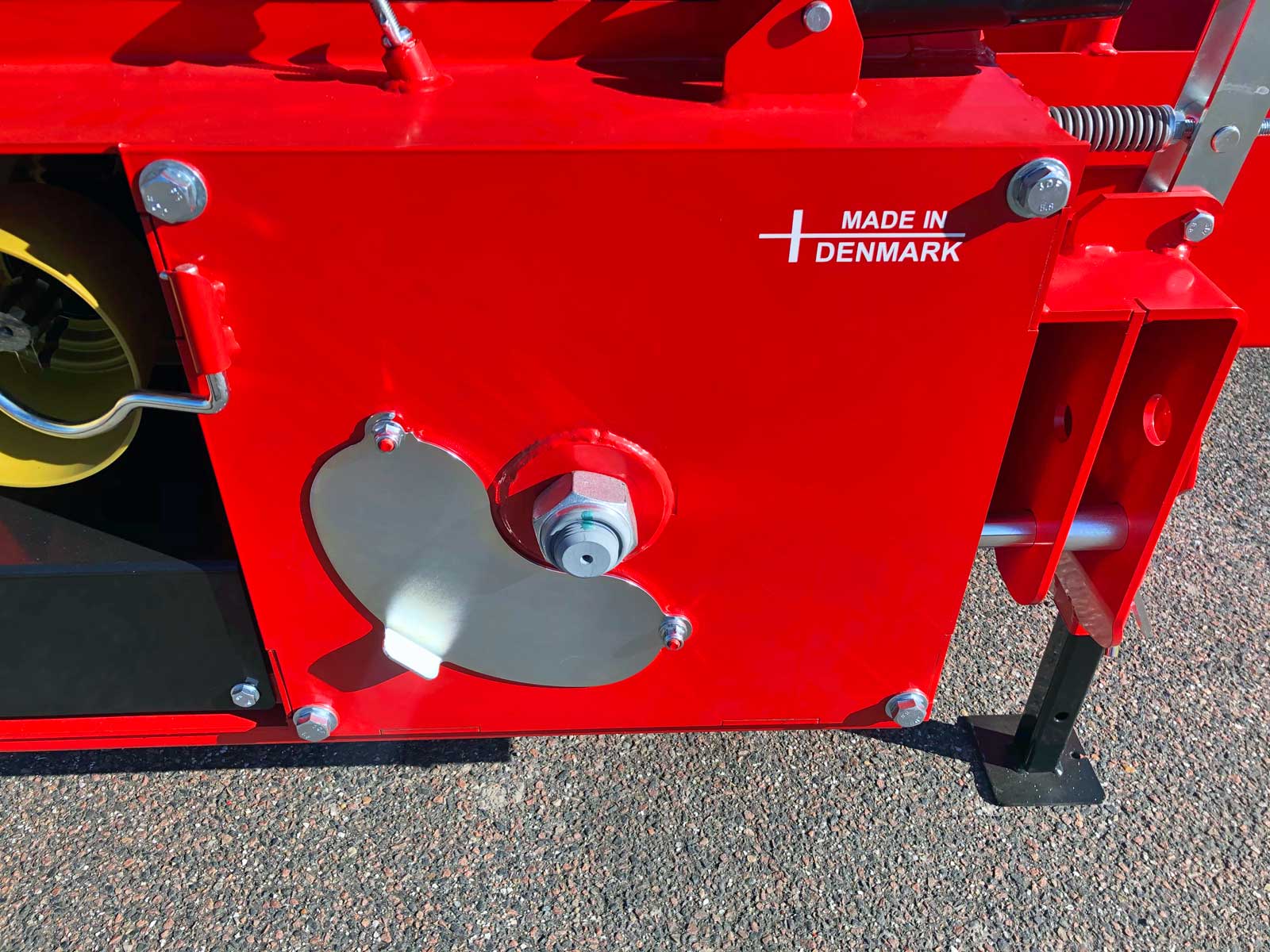

Rückplatte
Die Rückplatte schützt wichtige Teile vor Fremdkörpern und sorgt für einen besonders stabilen Hauptrahmen (nicht W-3014).

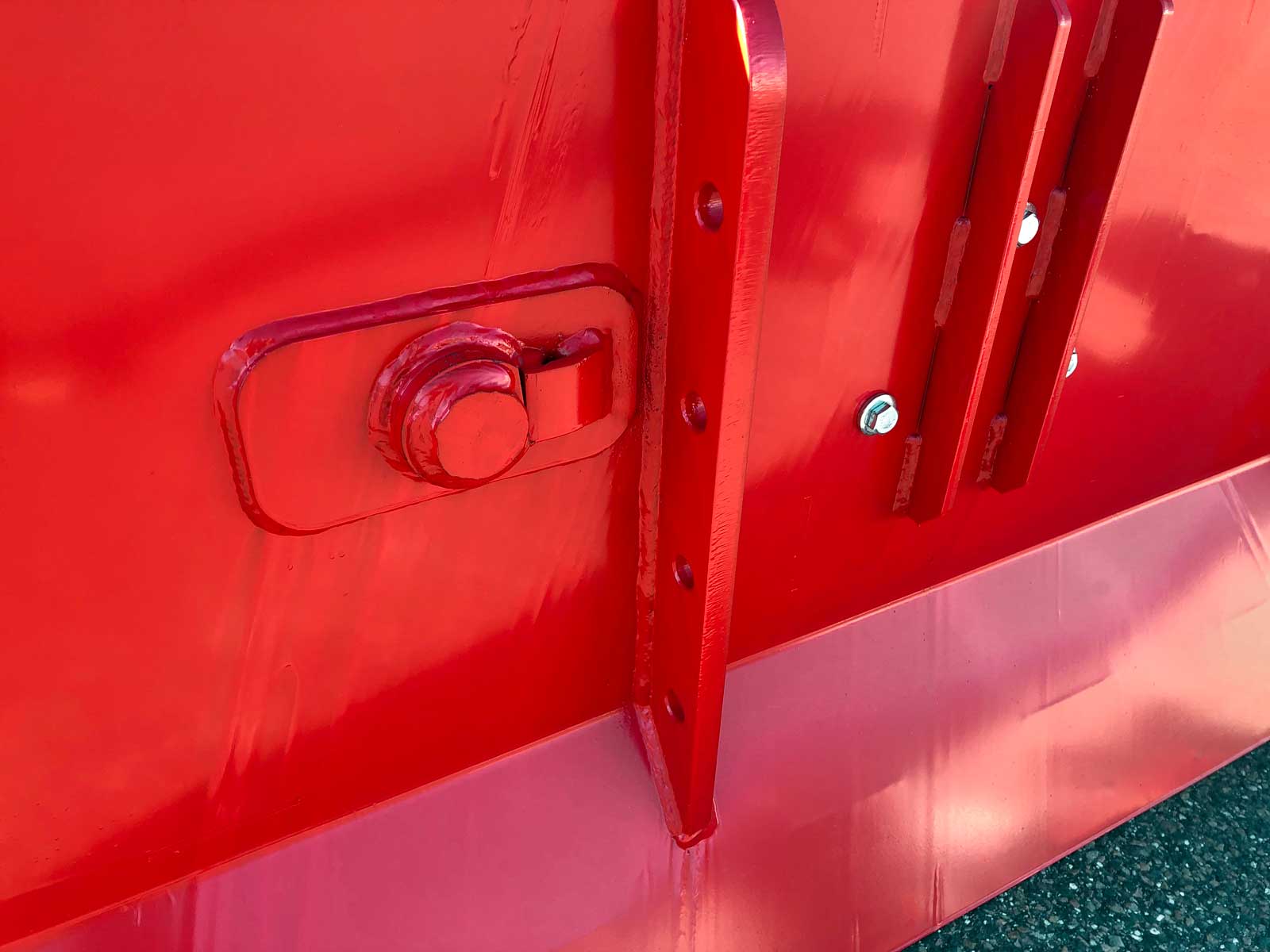

Beschläge Anhänger-Zugmaul
Die W-Modelle sind serienmäßig für die Montage von Anhänge-Zugmäuler Art.- Nr. 1518 vorbereitet.

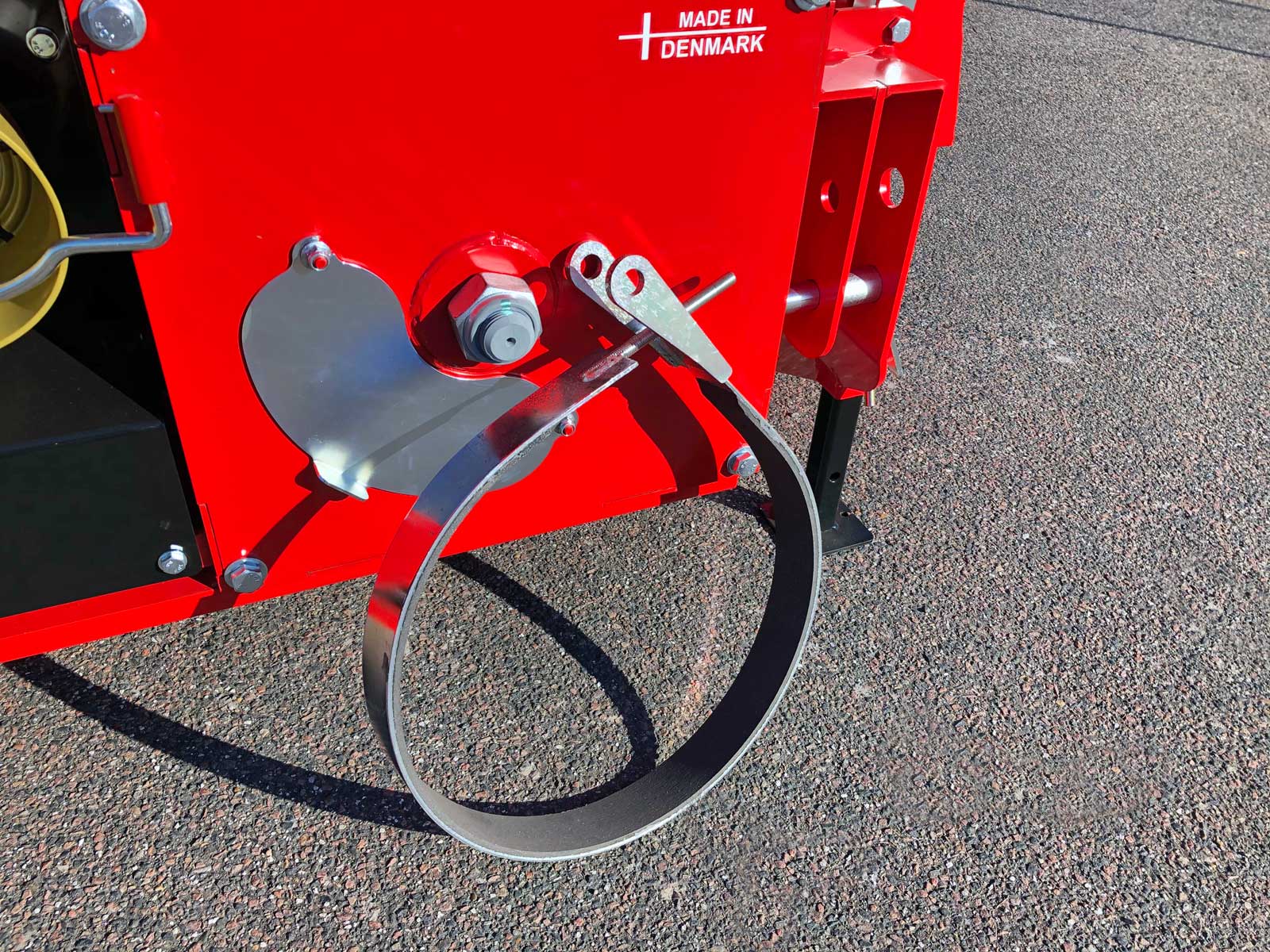

Bremsband
Alle W-Seilwinden sind mit einem Bremsband um die Trommel ausgestattet, das dafür sorgt, dass die Trommel immer gebremst ist und nicht zurücklaufen kann, wenn Sie aufhören, das Seil aufzuwickeln.

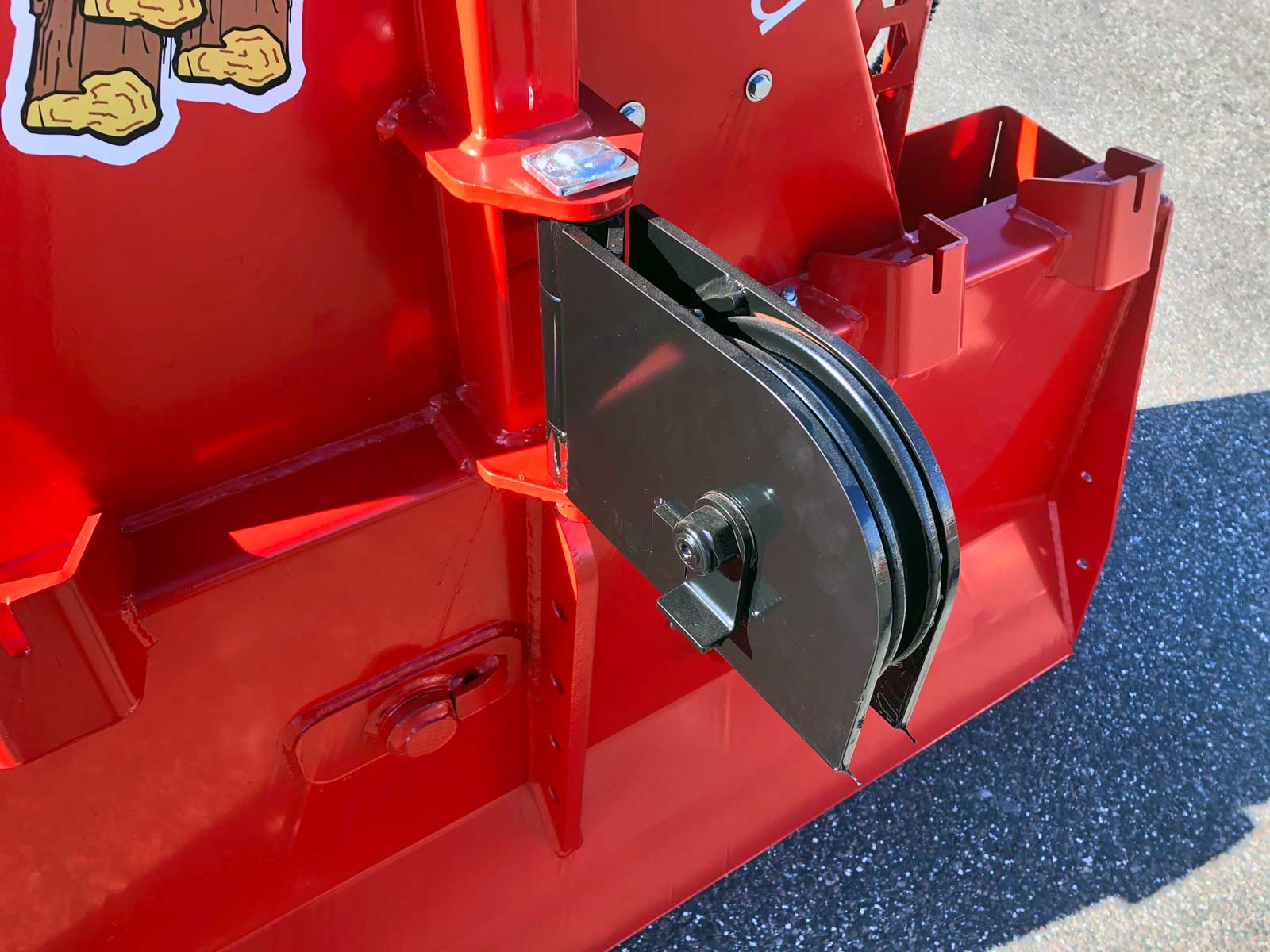

Unterwalze
Die schwenkbare Unterwalze an der Seilwinde bietet mehr Sicherheit beim Einziehen aus einem schrägen Winkel und verlagert den Schwerpunkt nach unten, wodurch die Gefahr des Anhebens minimiert wird und die Möglichkeit besteht, einen kleineren Traktor zu verwenden. Die untere Rolle ist geschlossen, damit das Seil nicht von der Spule springen kann, wenn der Einzug beendet ist.

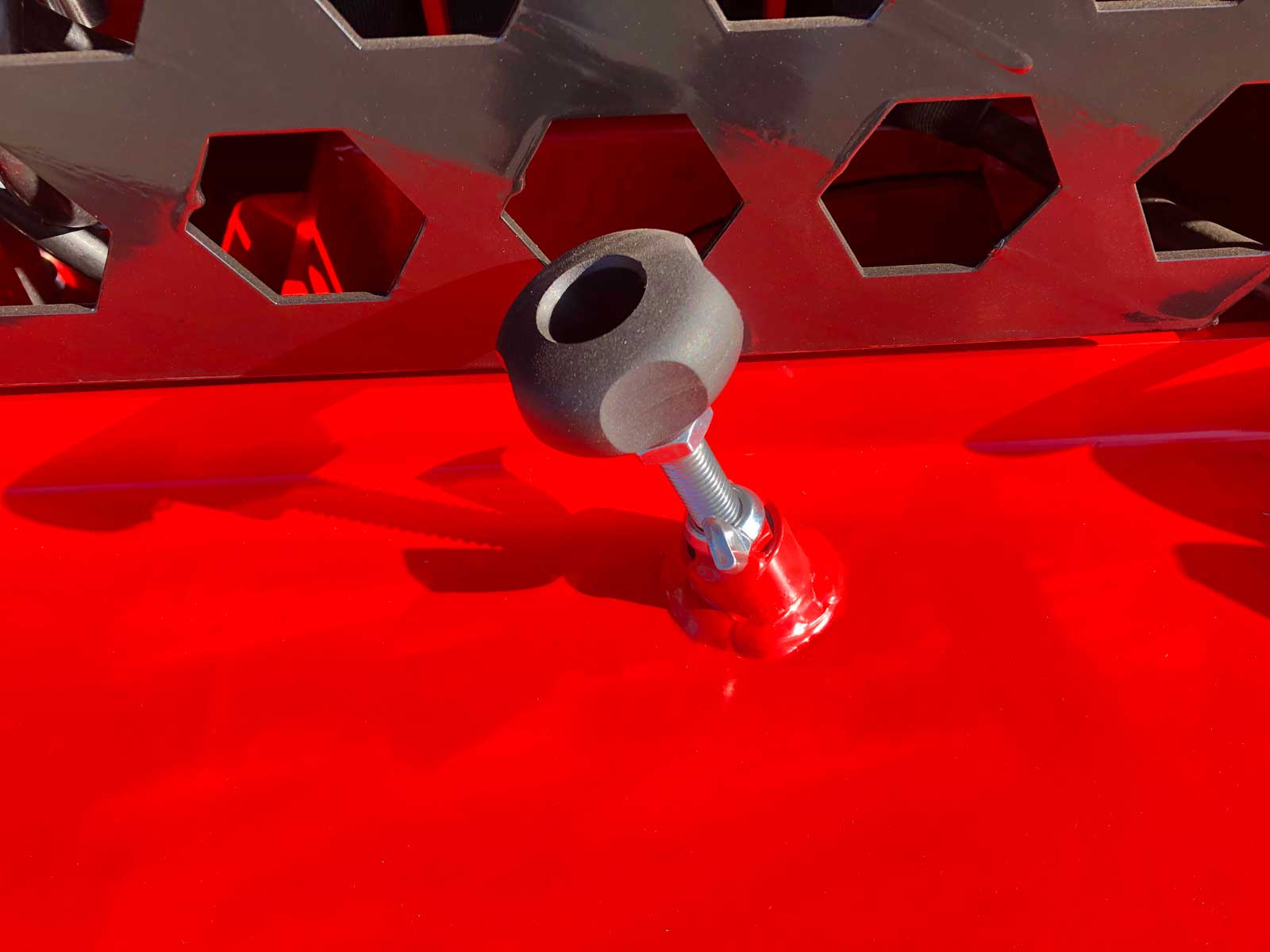

Freilaufbremse
Die Seiltrommel ist mit einer federbelasteten Freilaufbremse ausgestattet, die dafür sorgt, dass sich die Seiltrommel nicht mehr dreht, sobald das Ausziehen des Drahtseils gestoppt wird. Dadurch wird verhindert, dass lose Drähte in die Seiltrommel gelangen.

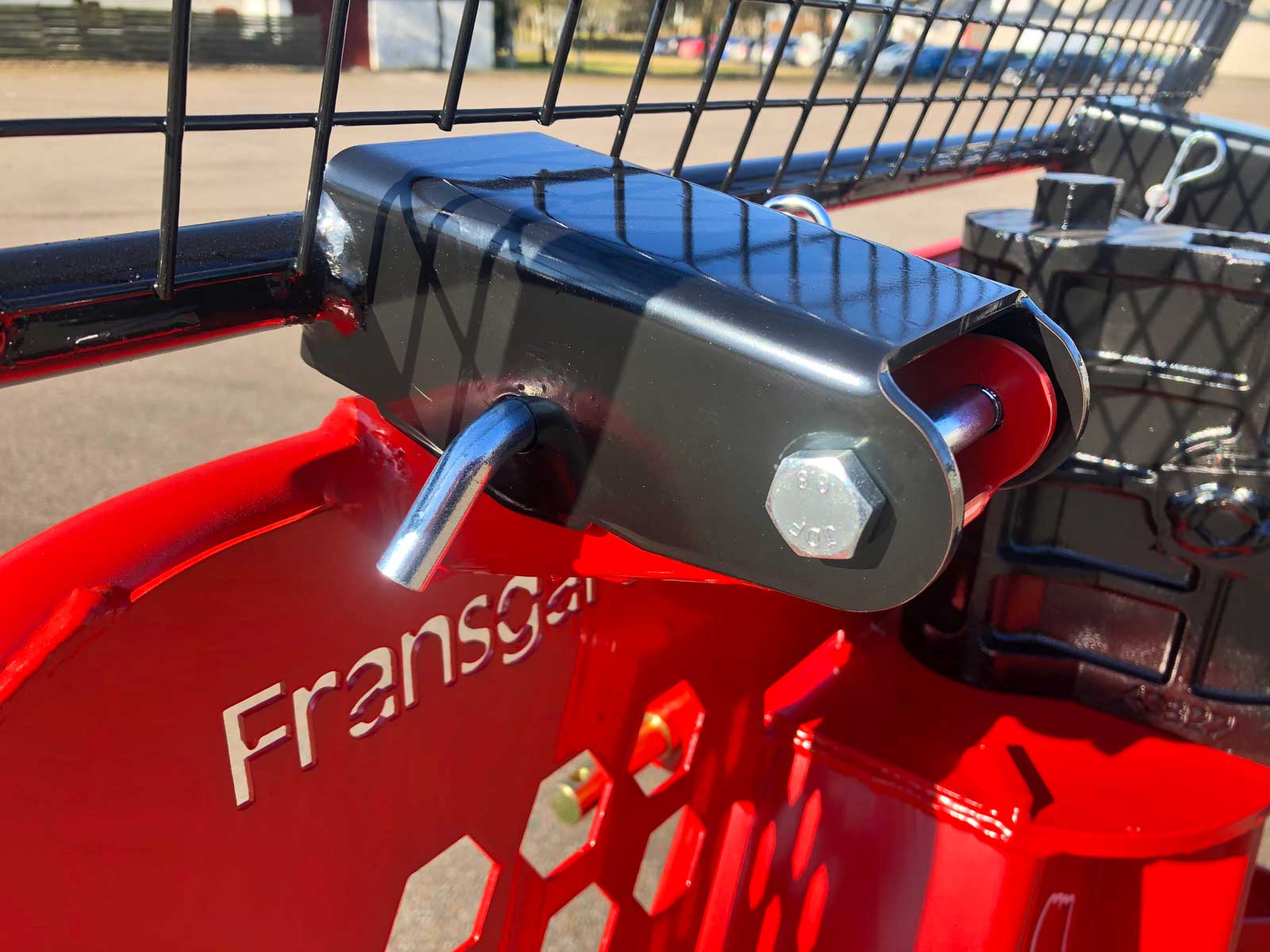

Verzinkte Bolzen
Alle Bolzen, Zugstangen und Splinte sind verzinkt.

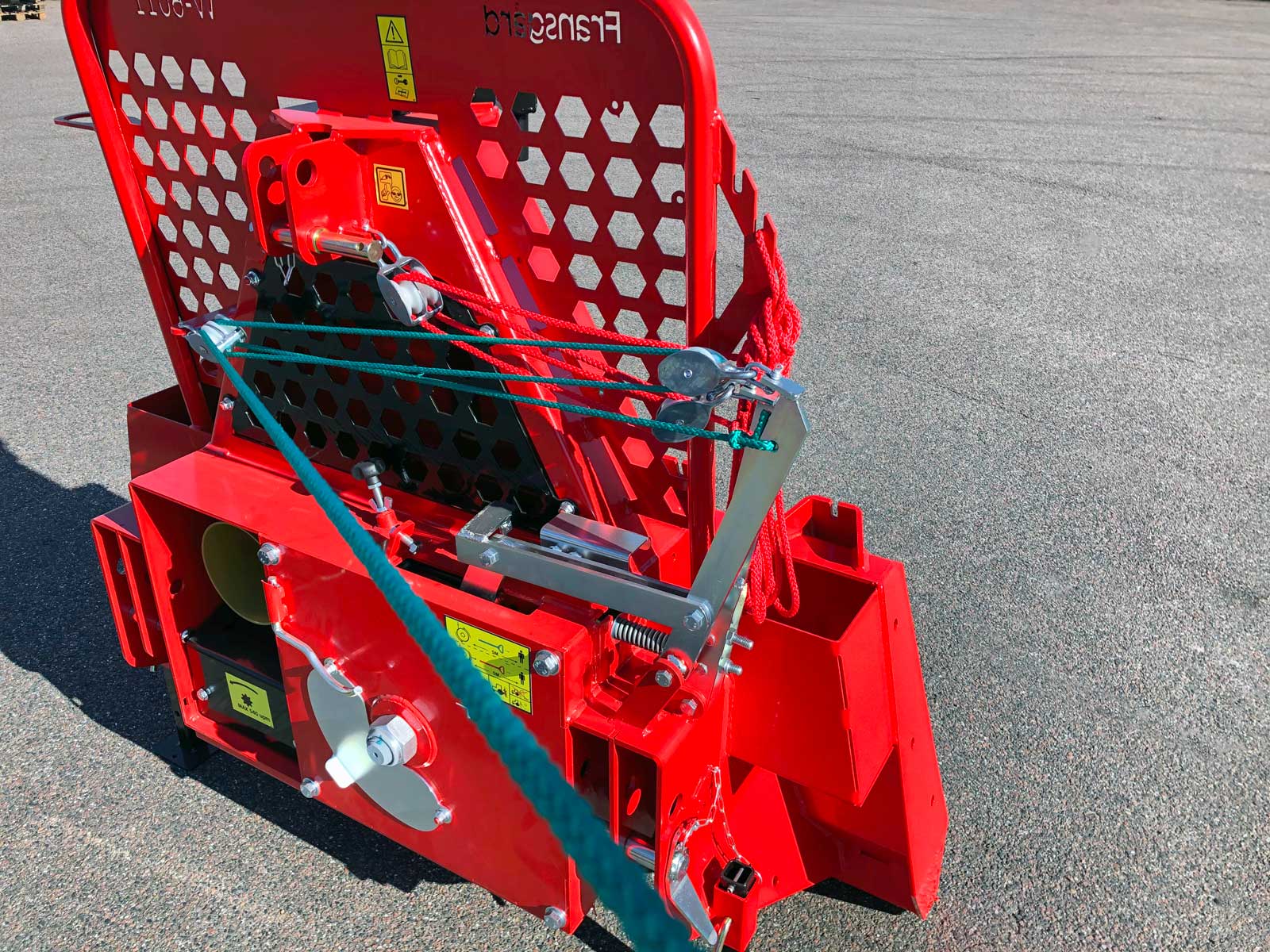

Grüne Schnur
Bei den W-Modellen wird die Kupplung über die grüne Schnur betätigt, während die Bremse immer auf die gleiche Art und Weise betätigt wird. Der große Austausch am Schnurzug sorgt für einen geringen Kraftaufwand beim Arbeiten mit der Seilwinde.

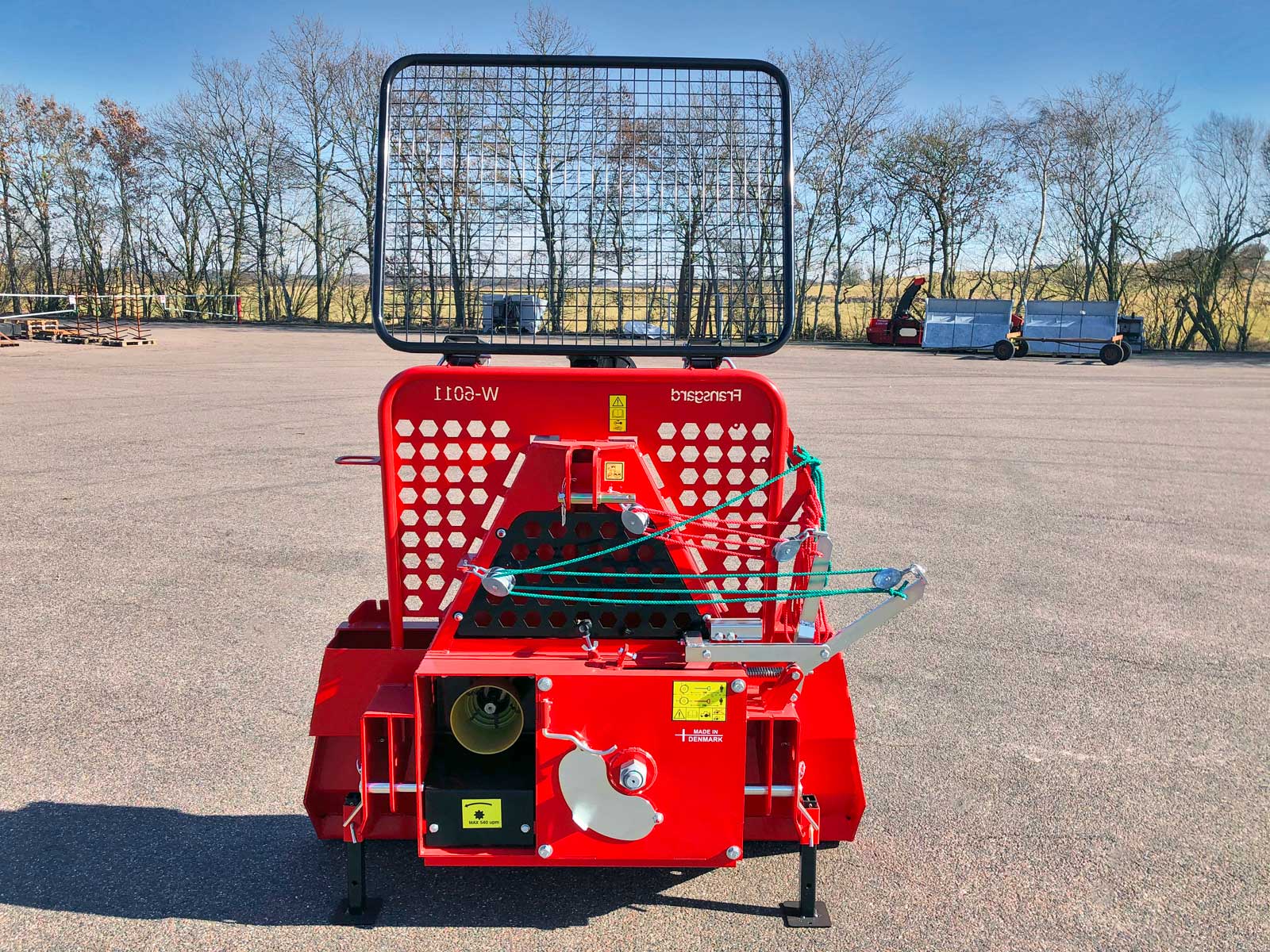

Hauptrahmen hinten
Der Rahmen ist hinten vollständig geschützt.

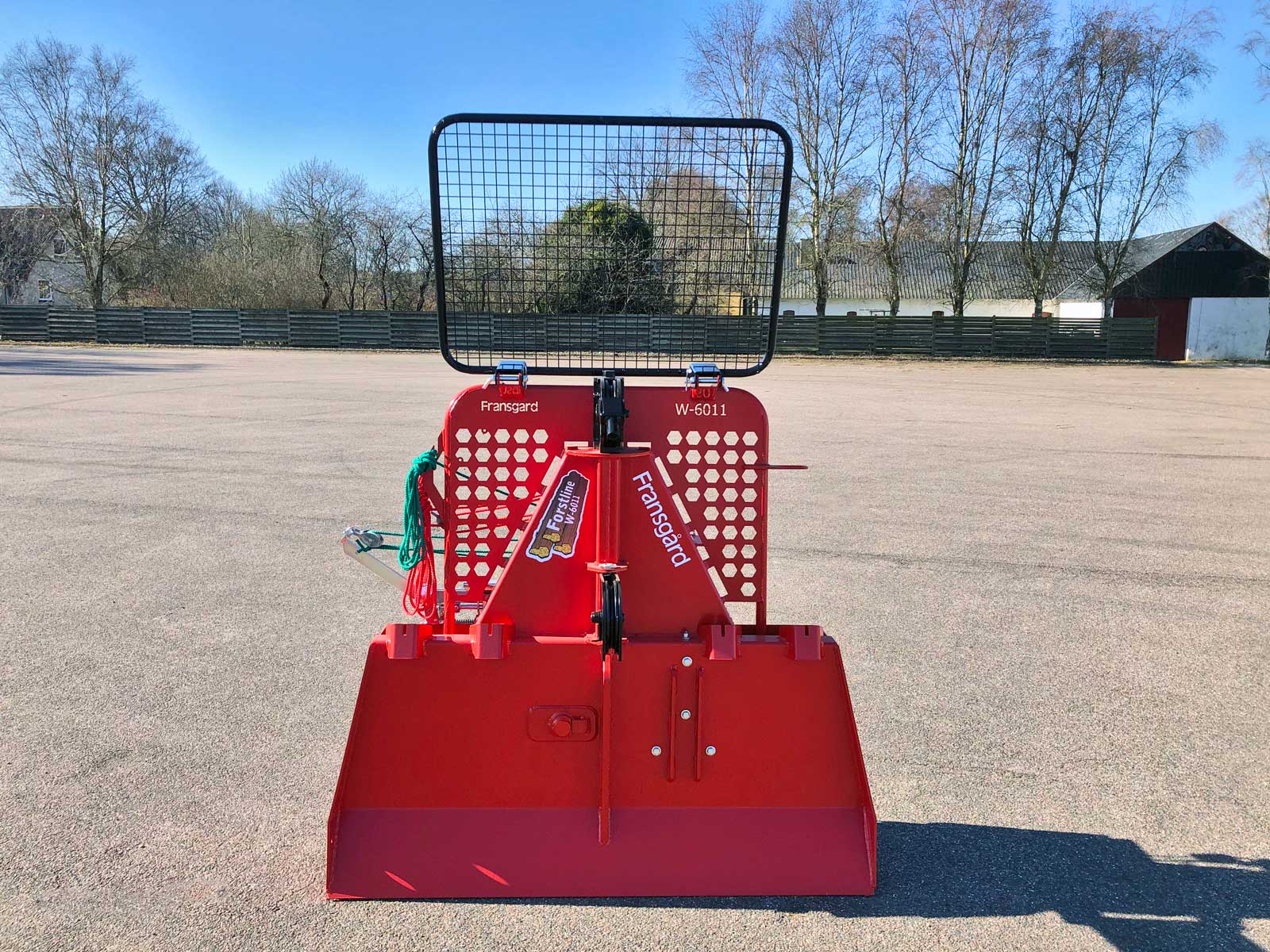

Hauptrahmen für
Der Hauptrahmen der W-Seilwinden ist aus Domex 420 Spezialstahl mit vielen Verstärkungen in einem formschönen Design gefertigt.

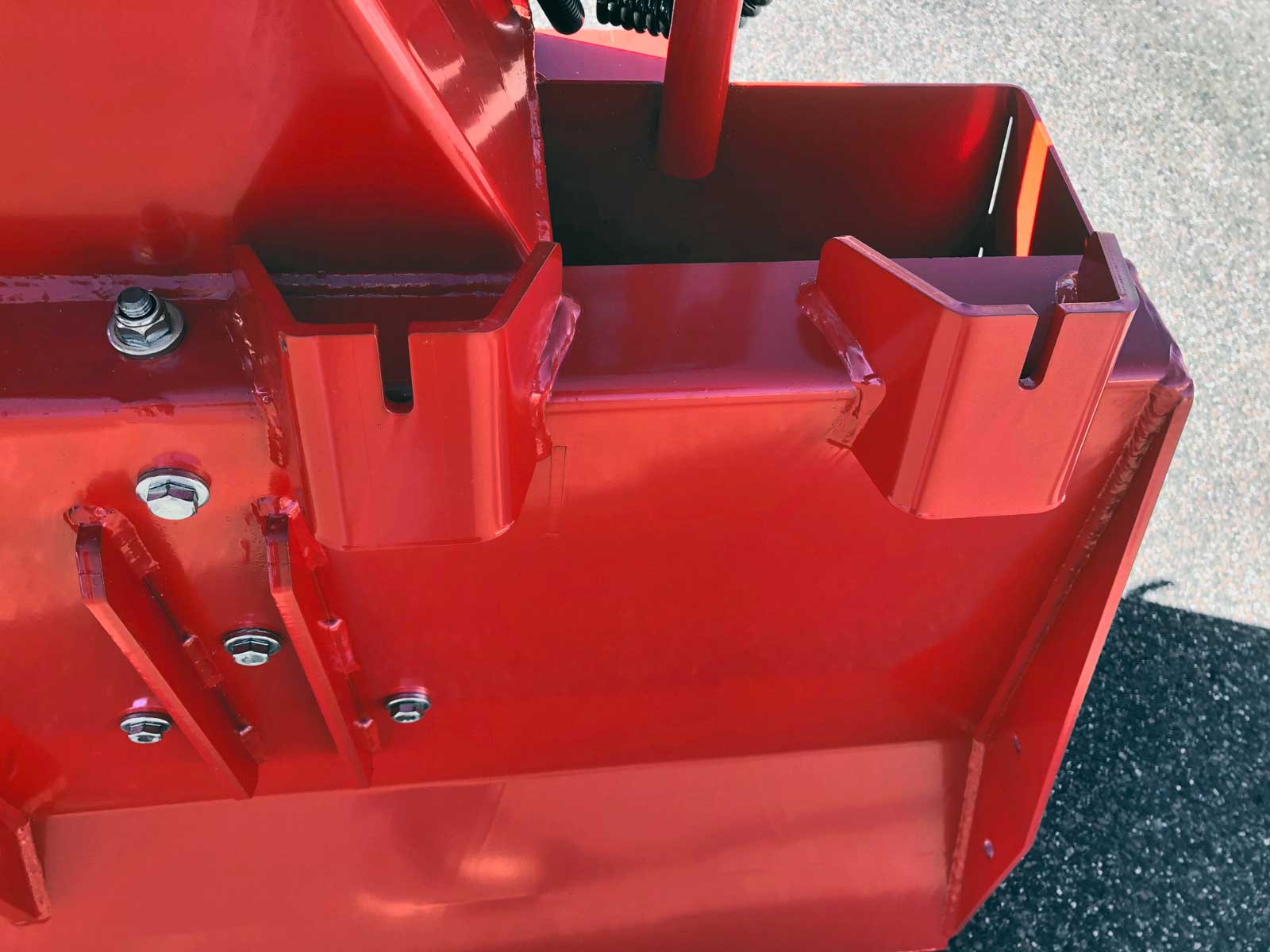

Kettenfall
Der Kettenfall an der Oberseite des Schaufelträgers gehört zur Standardausrüstung und ist aus hochfestem Stahl Domex 650 gefertigt.

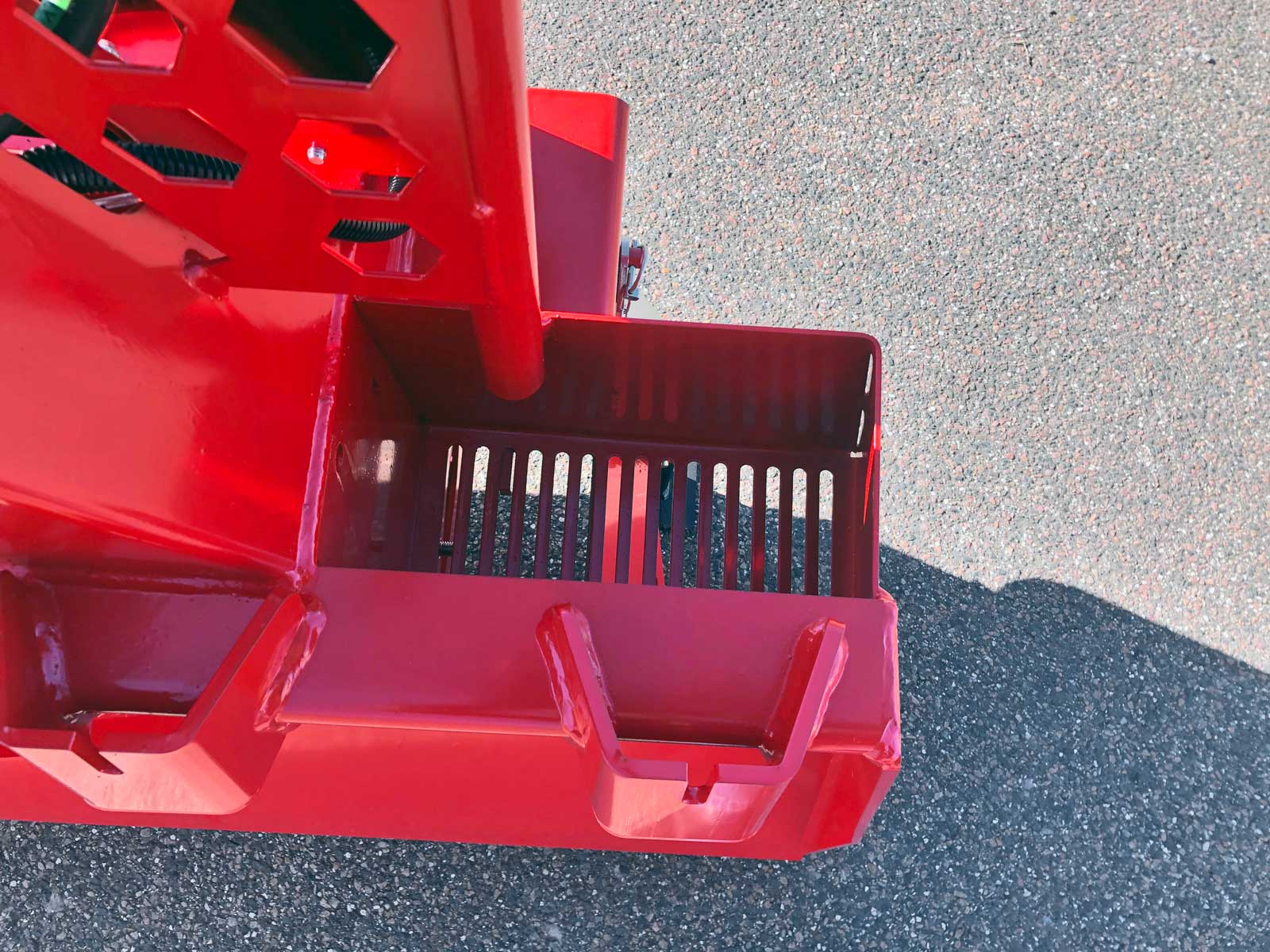

Aufbewahrungsboxen
Standardmäßig sind auf jeder Seite der Seilwinde Aufbewahrungsboxen für Ketten, Abstreiferrollen usw. angebracht.

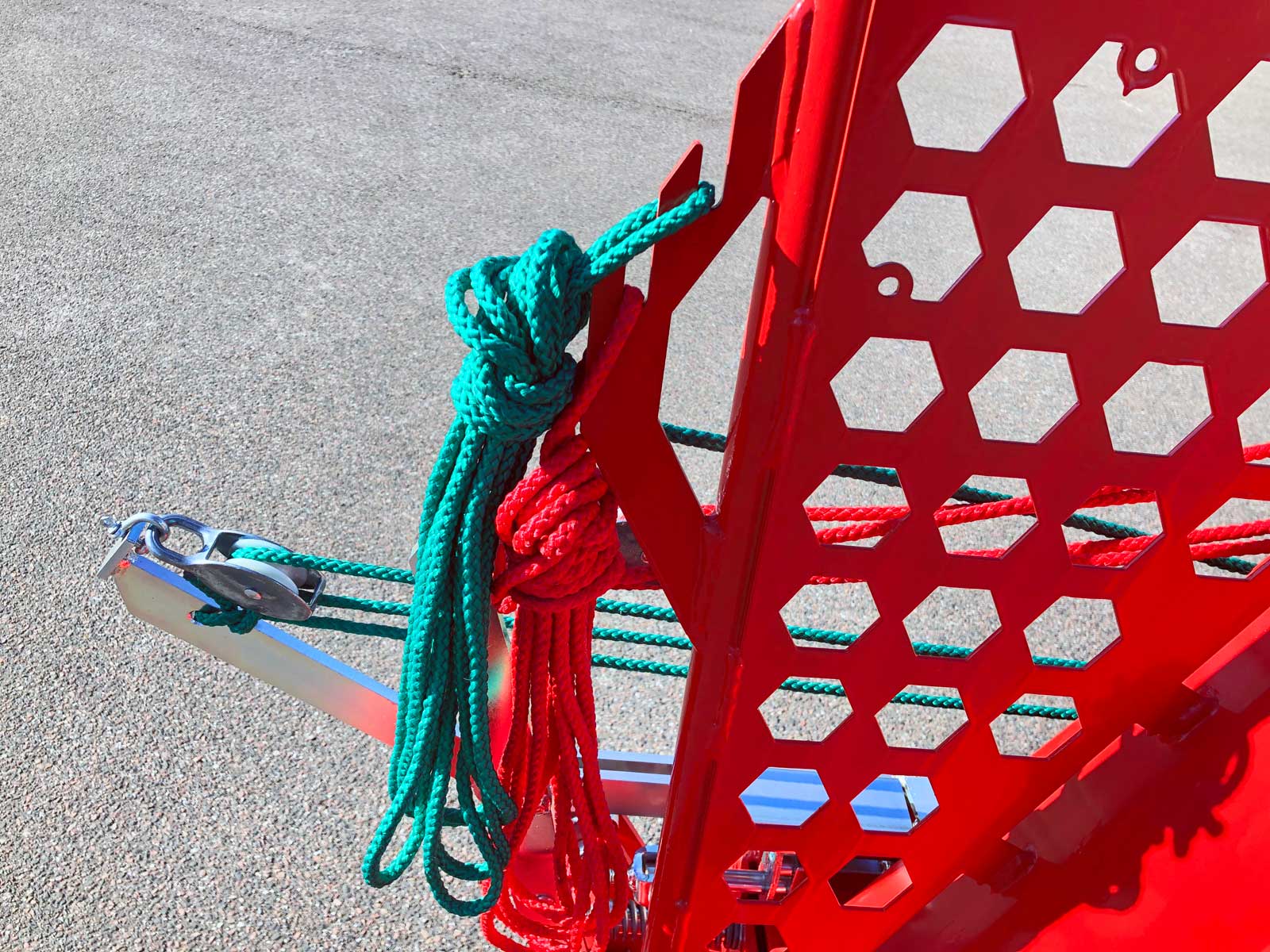

Aufhängung für Seilzug.
2 Haken zum Aufhängen von Seilen für Seilzug an allen W-Winden.

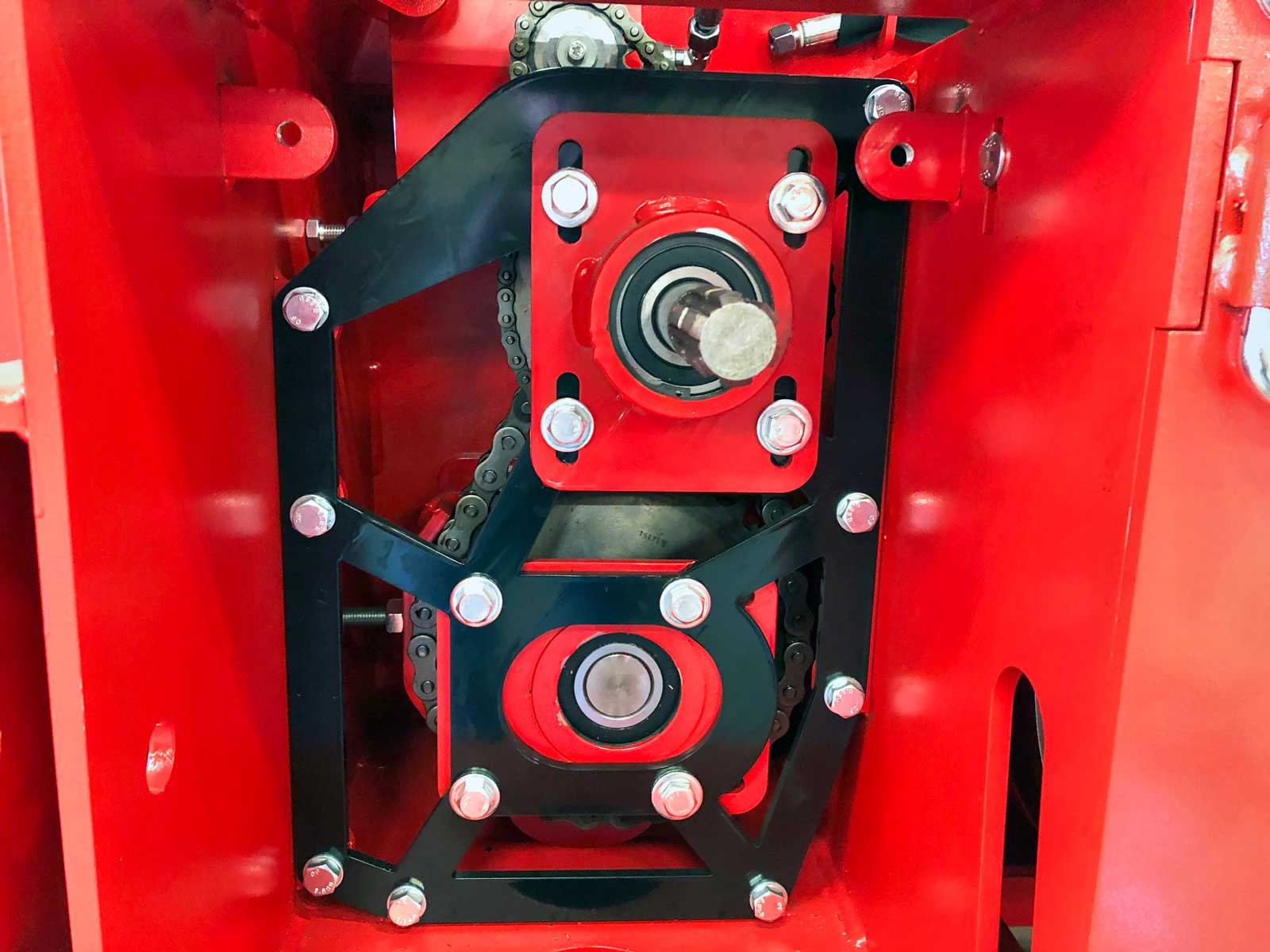

Zapfwellenantrieb
Die extra verstärkte Antriebskette sorgt für eine lange Lebensdauer und minimalen Verschleiß der Kettenräder sowie für weniger Ausfälle. Die Kette wird von außen leicht mit Kettenspray oder Schmierfett geschmiert. Es ist wichtig, kein Öl zu verwenden, da es auf der Kupplungsbeschichtung herunterläuft, die auf dem großen Kettenrad genietet ist.

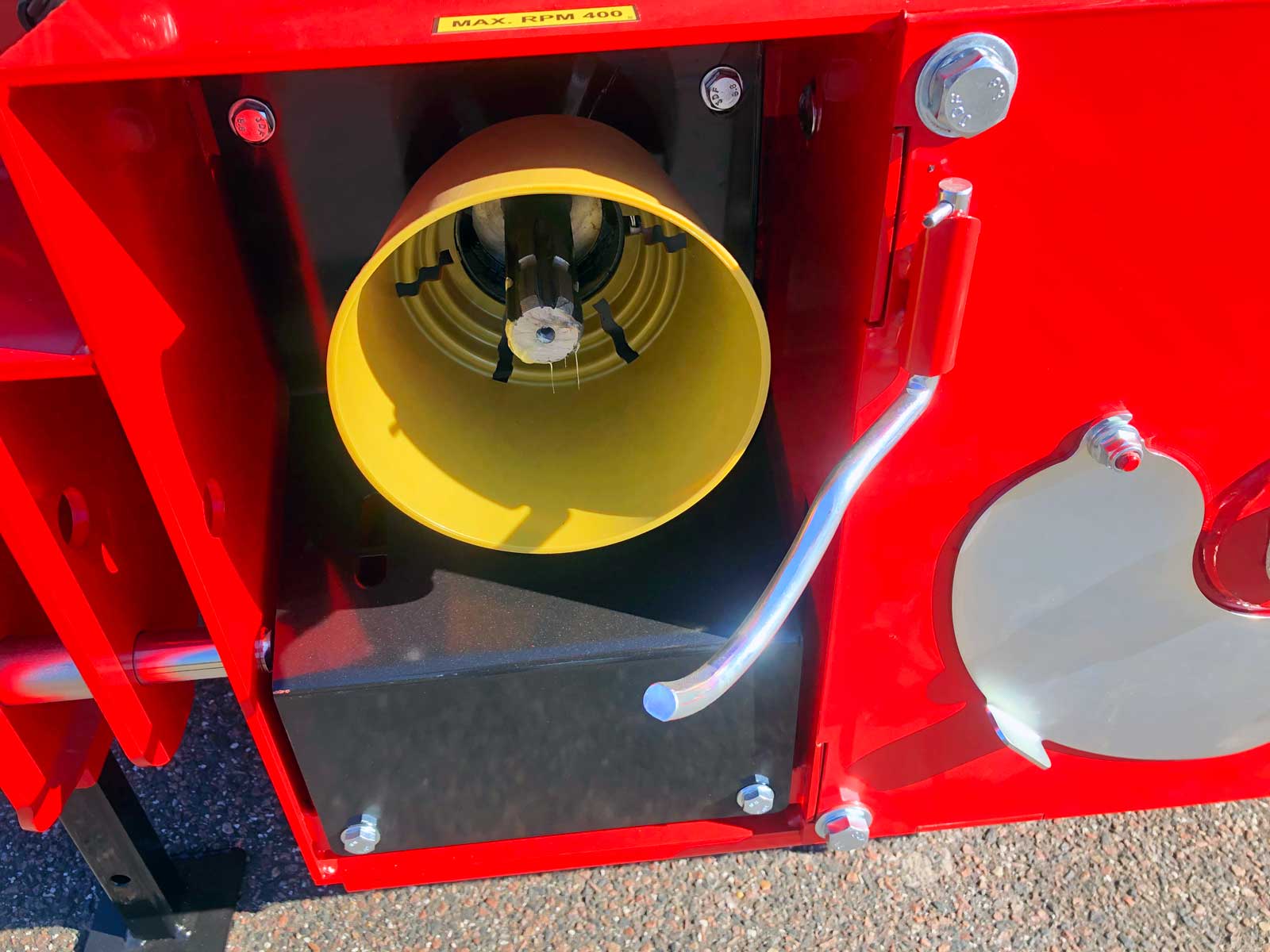

Zapfwellenhaken
Haken zur Positionierung der Zapfwelle, wenn die Maschine nicht in Betrieb ist. Dieser kann bei der Bearbeitung der Seilwinde leicht zur Seite gedreht werden.

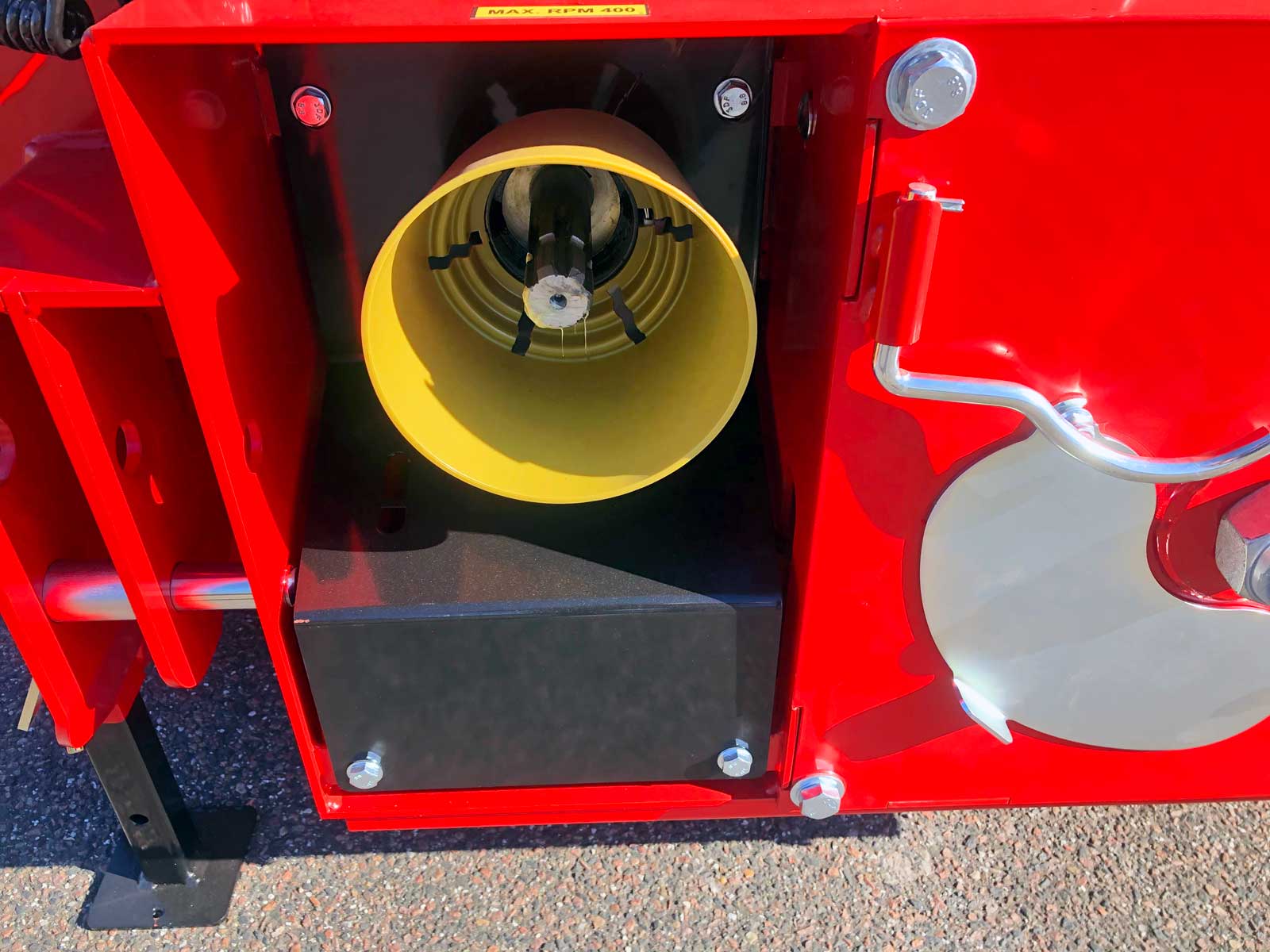

Zapfwellenausgang
Der Zapfwellenausgang ist gut geschützt und hoch auf der Seilwinde angebracht, um einen übermäßigen Winkel der Seilwinde während der Arbeit zu vermeiden.

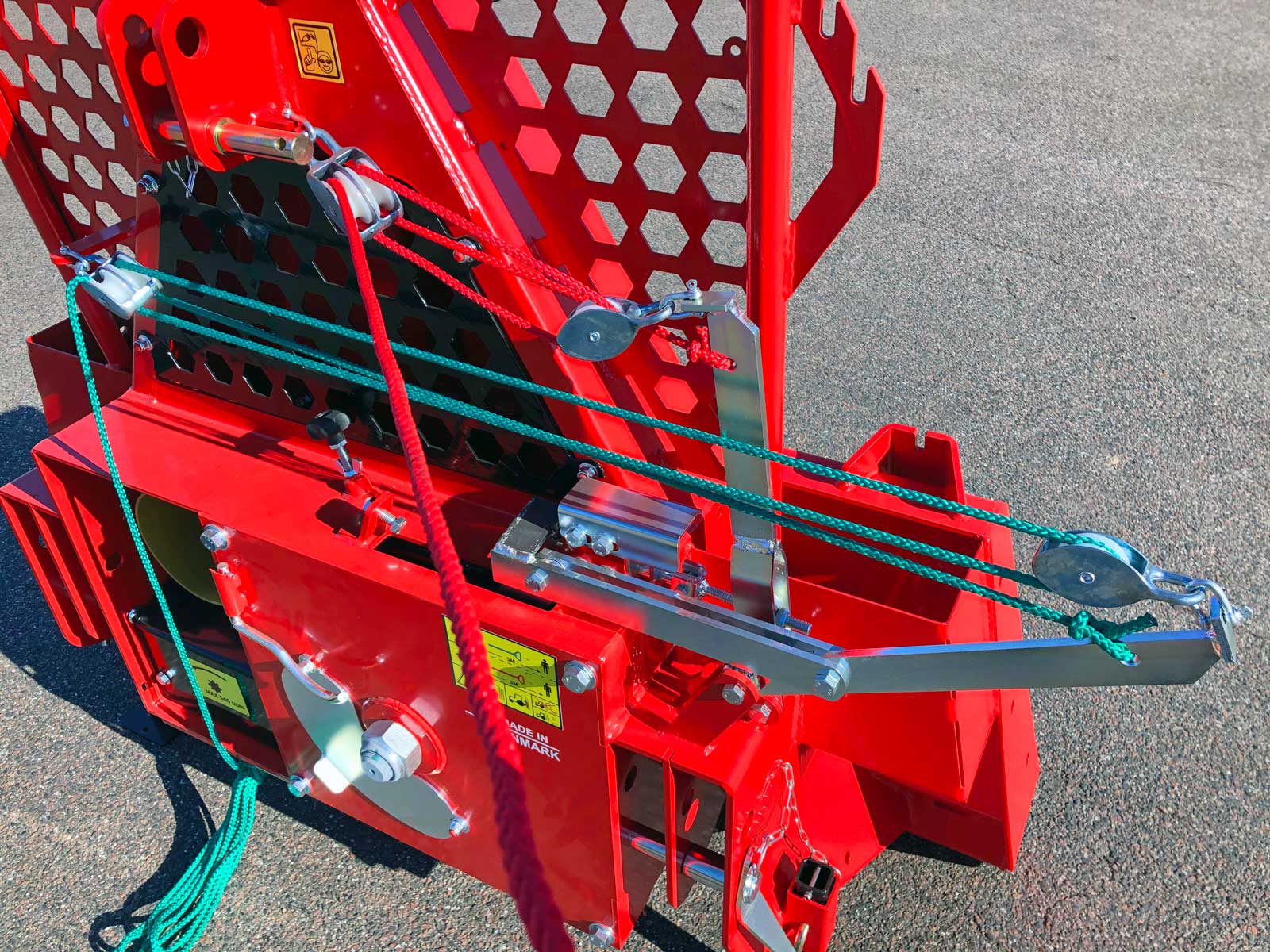

Rote Schnur
Die Bremse wird durch Ziehen an der roten Schnur gelöst. Wird die Schnur bis zum Anschlag gezogen, wird sie gelockert und der Draht kann herausgezogen werden.

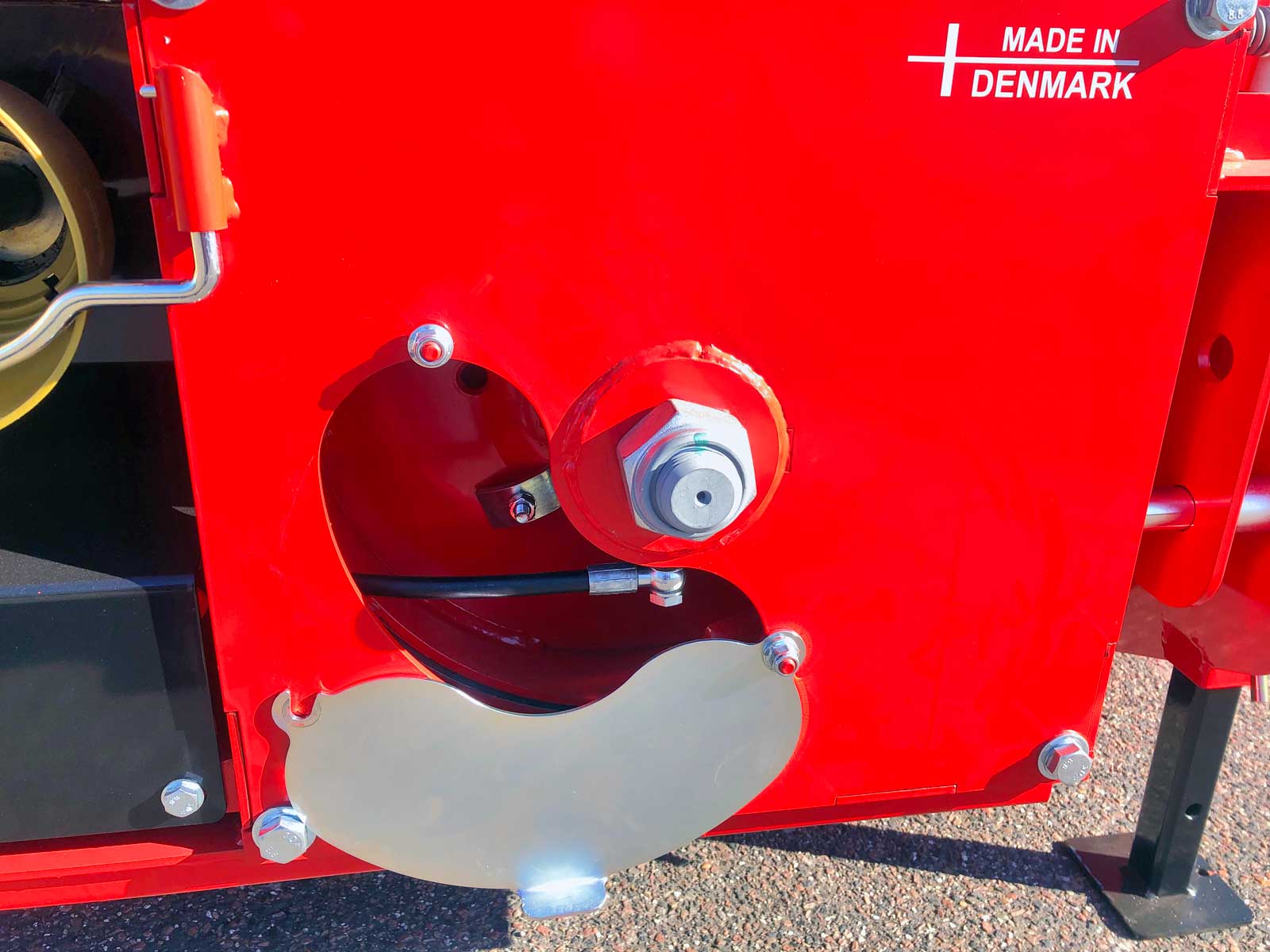

Wartungsöffnung
Die verzinkte Abdeckplatte lässt sich leicht umklappen, und das große Loch bietet gute Arbeitsbedingungen bei der Installation der Drahtsperre oder der Wartung des Kupplungszylinders bei EH-Modellen.

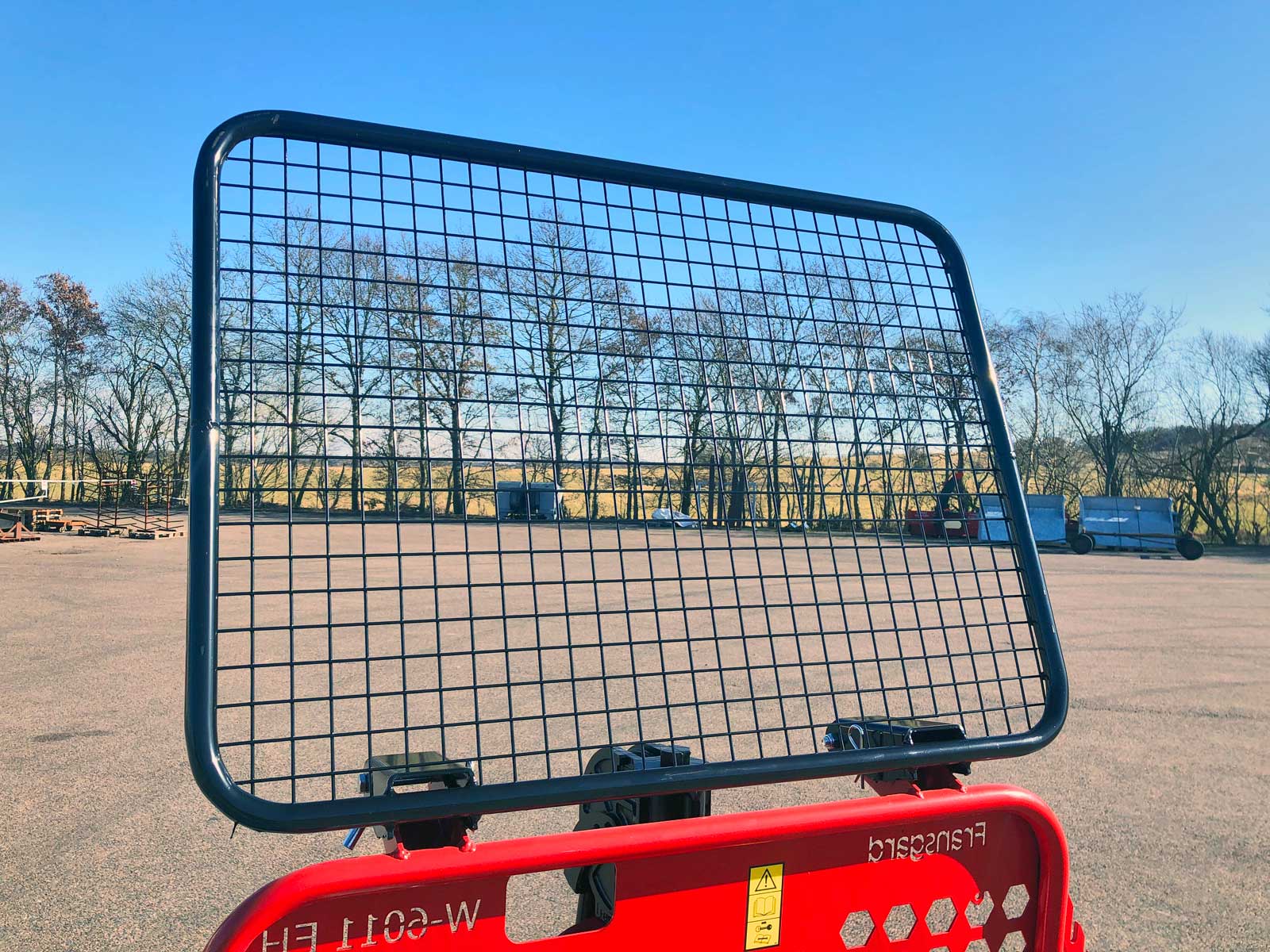

Schutzgitter, oben
Alle Fransgård-Seilwinden sind serienmäßig mit einem Schutzgitter ausgestattet, das den Traktor während der Arbeit schützt.

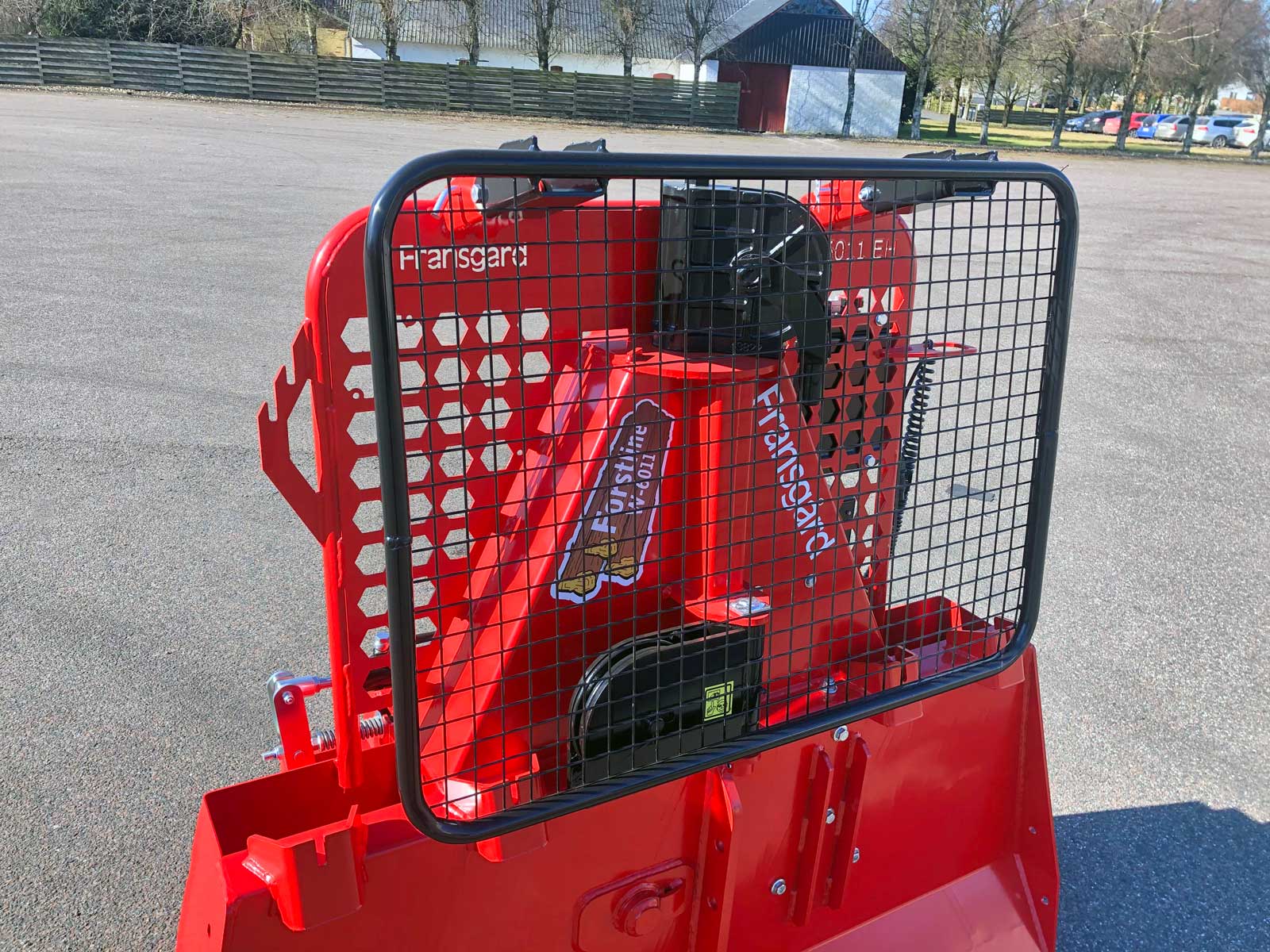

Schutzgitter, unten
Das Schutzgitter lässt sich ohne Werkzeug vor der Winde umklappen und ermöglicht so eine bessere Sicht nach hinten.

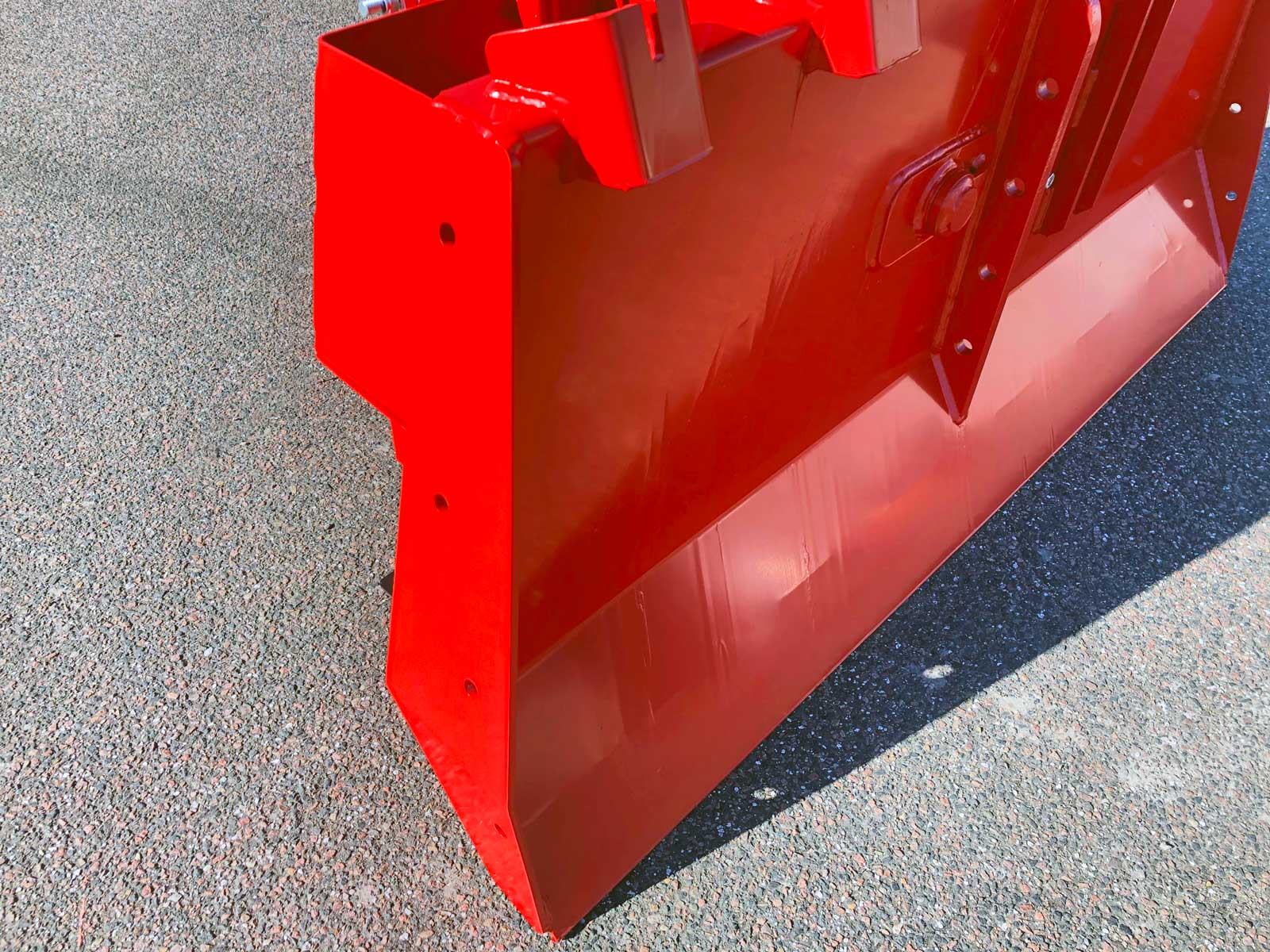

Schaufelstütze, Kante
Die Kanten der Schaufelstützplatte sind verstärkt und für die Montage von Aufsätzen an beiden Seiten vorbereitet.

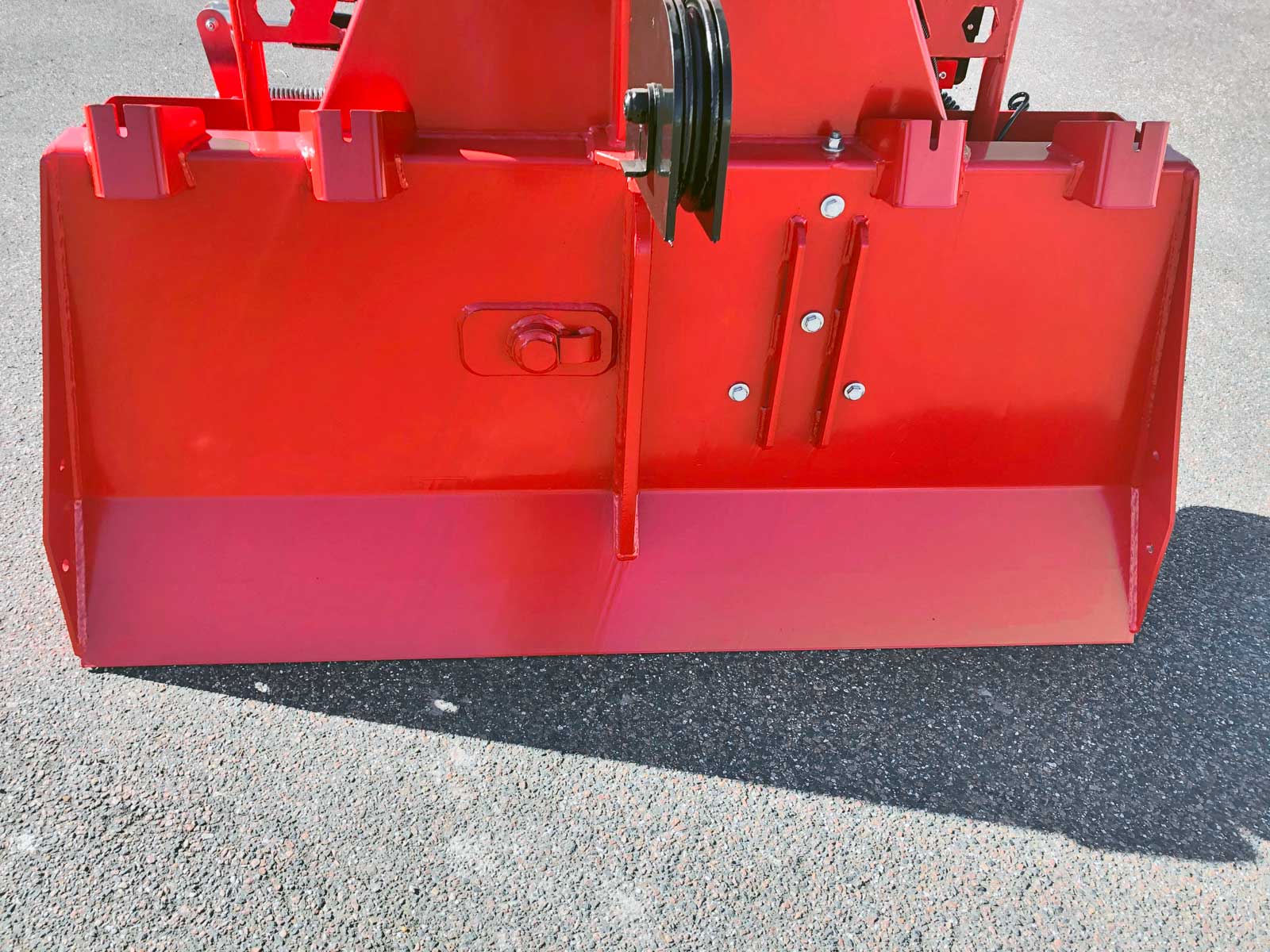

Schaufelstütze
Die breite und hohe Schaufelstütze gewährleistet eine stabile Konstruktion und guten Widerstand beim Seileinzug.

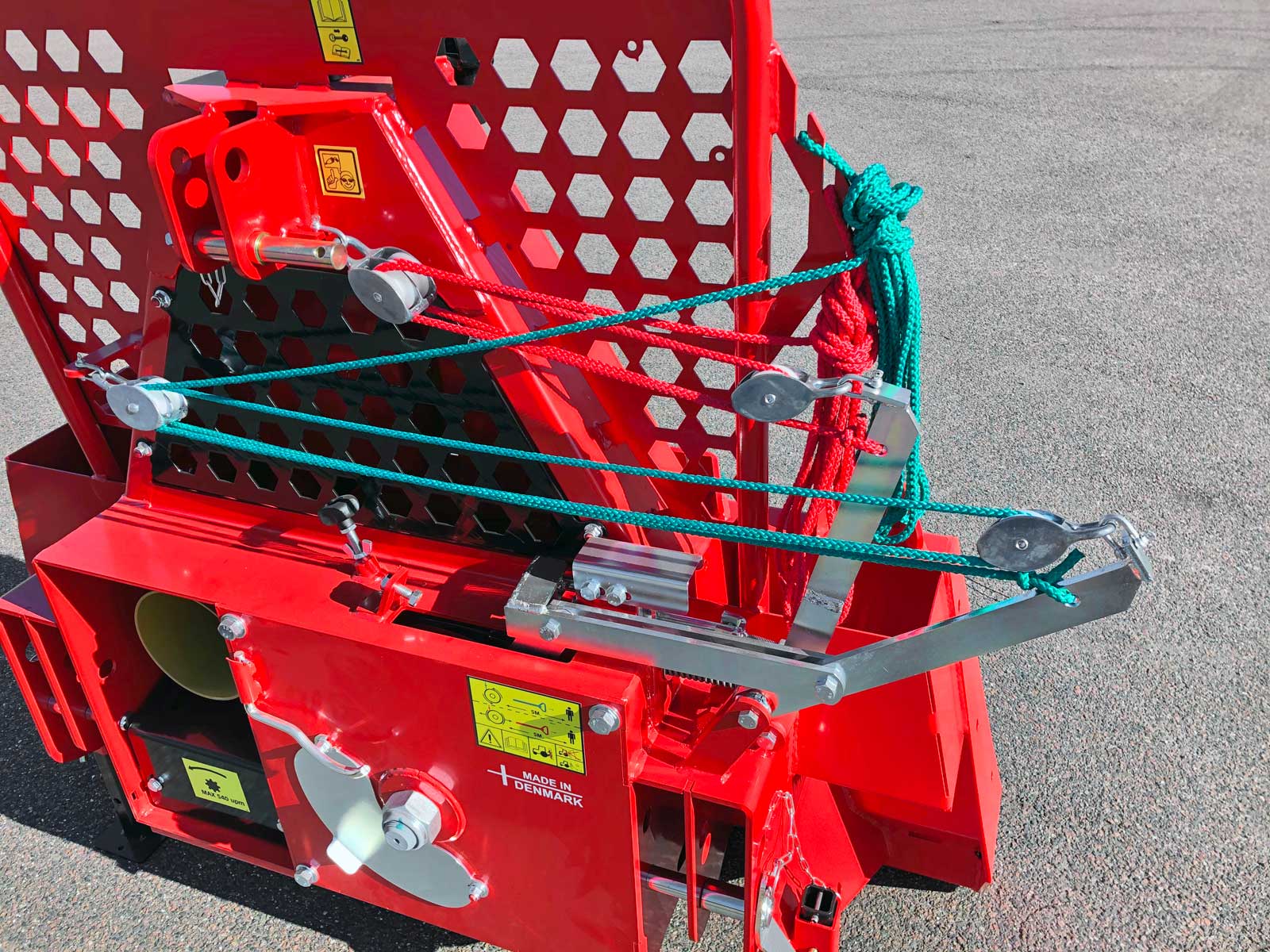

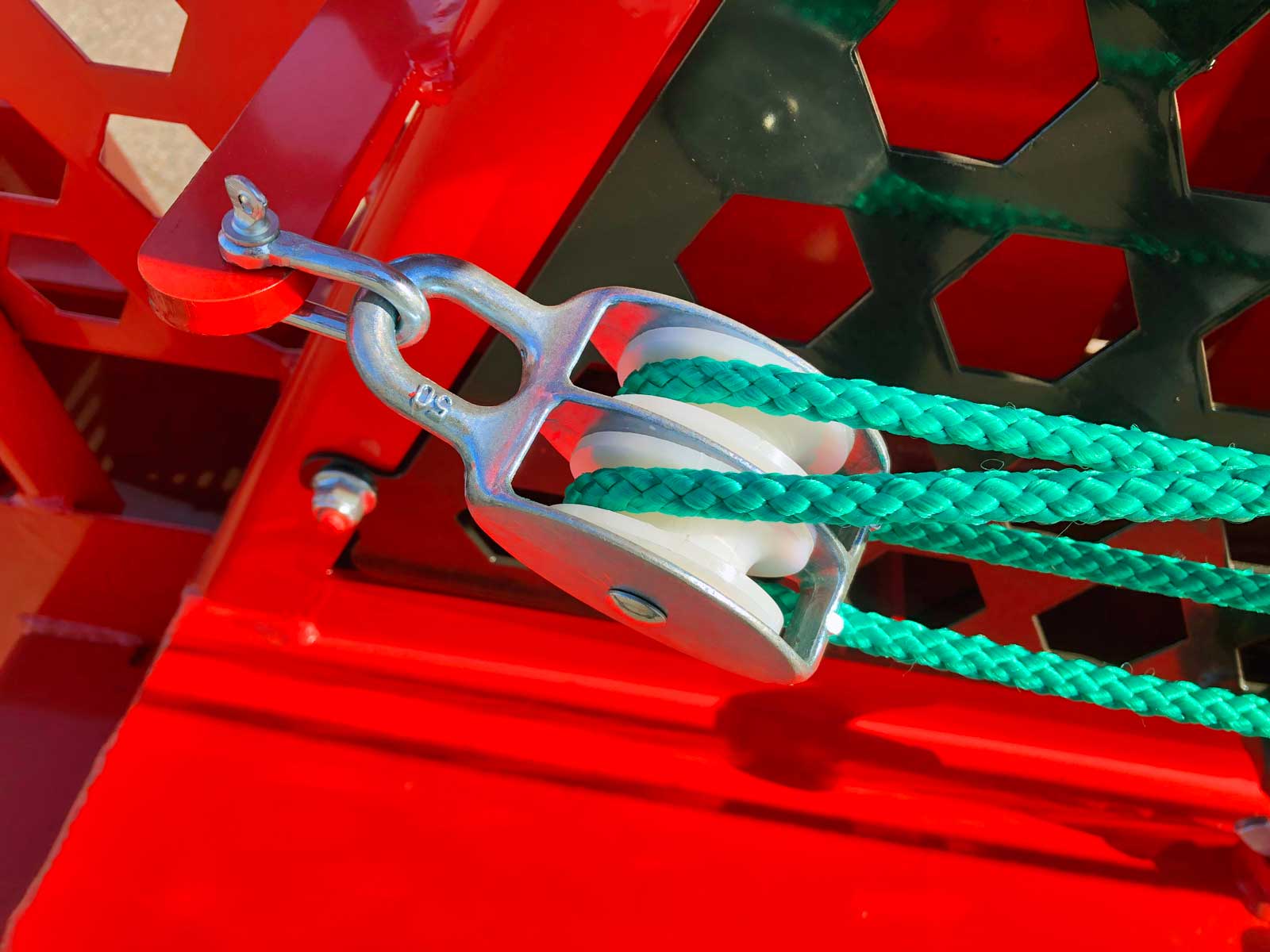

Schnürung
Der Schnurzug der W-Modelle hat einen großen Austausch, so dass weniger Kraft erforderlich ist, um die Seilwinde zu bedienen. Alle Teile sind verzinkt (nicht W-3014) und mit der Möglichkeit, die Zugrollen zu ersetzen.

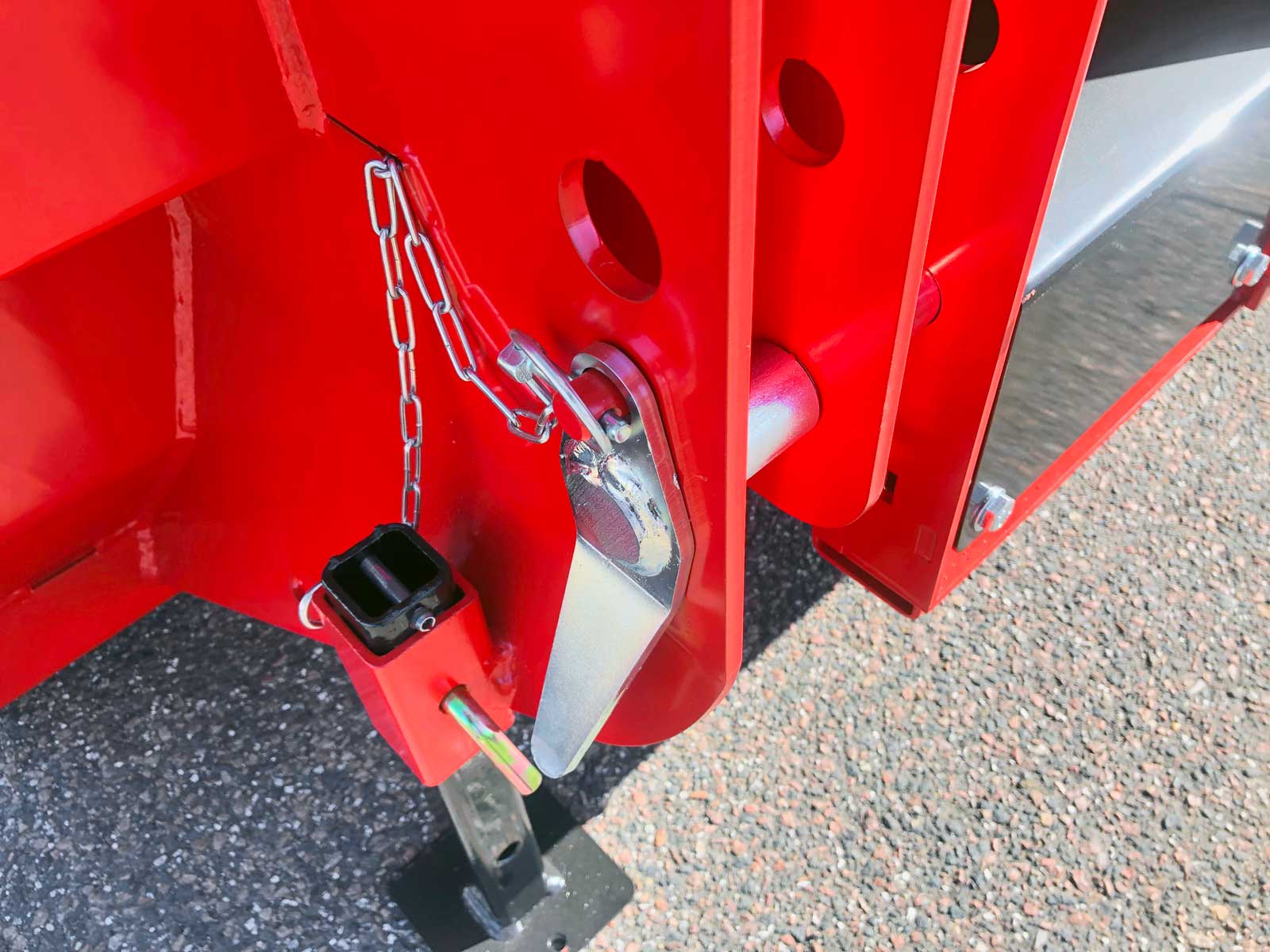

Spalter
Alle Ringspalter sind mit einer Kette aufgehängt, so dass sie bei der Montage der Seilwinde am Traktor nicht verschwinden.

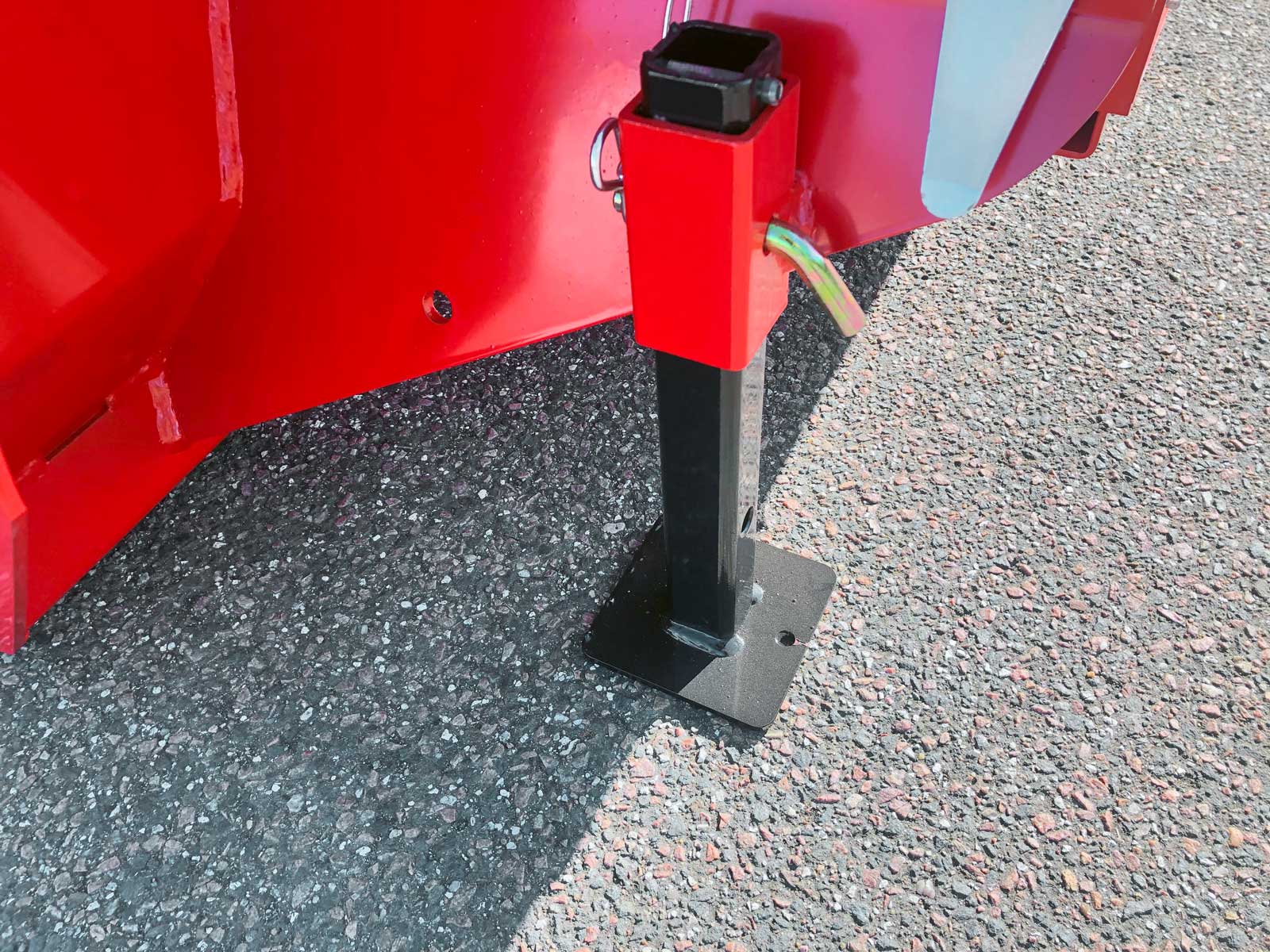

Stützfüße
Die 2 Stützfüße lassen sich während der Arbeit mit der Seilwinde leicht anheben und sind immer da, wenn diese wieder abgestellt werden muss.
Zugrolle
Verzinkte Zugrollen mit Nylonrädern sorgen für Zuverlässigkeit und lange Lebensdauer.

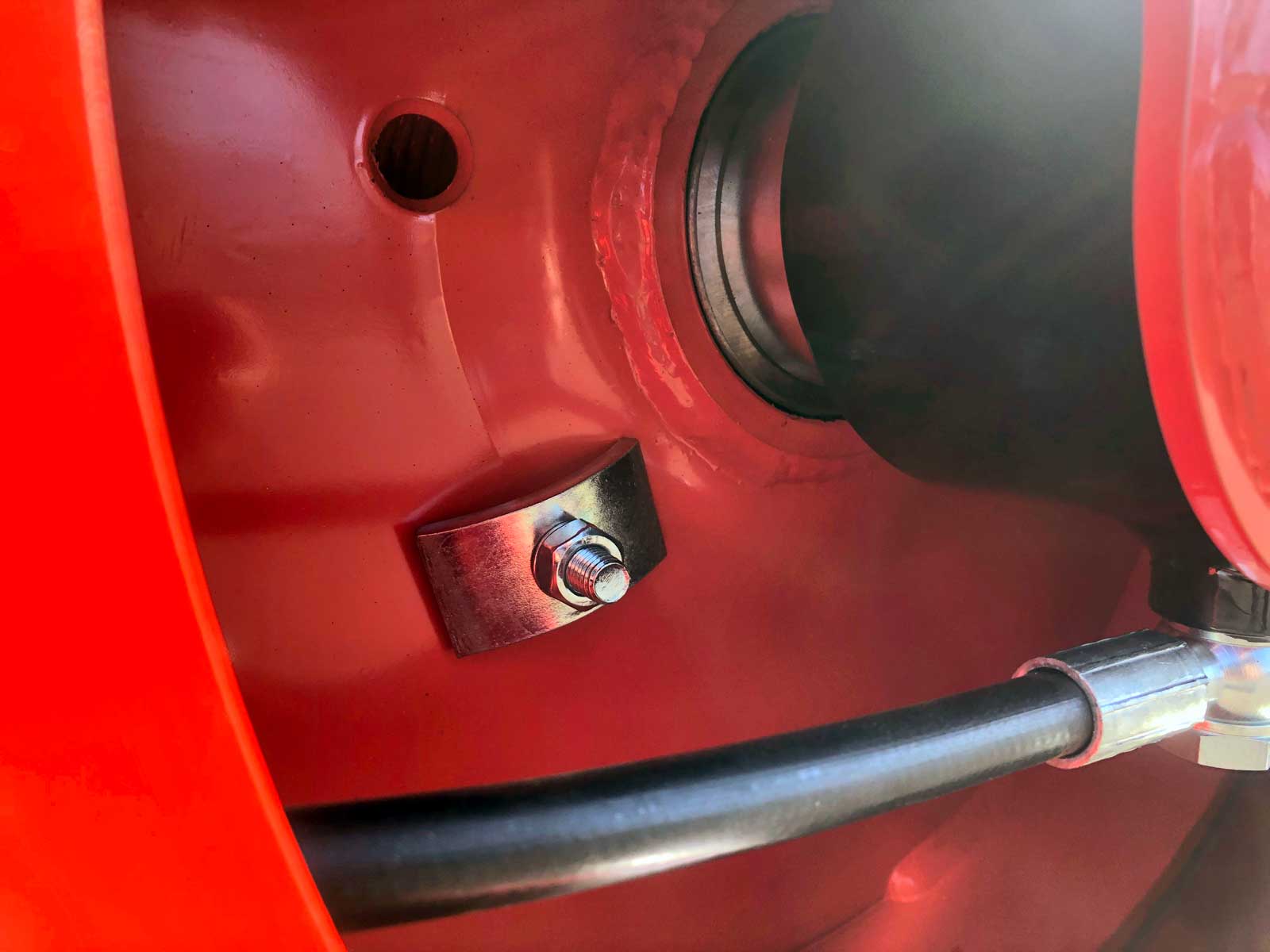

Drahtsperre
Die Drahtsperre ist verzinkt und so auf der Trommel angebracht, dass diese nicht verschwindet, wenn der Draht gewechselt oder aus der Trommel gezogen wird.

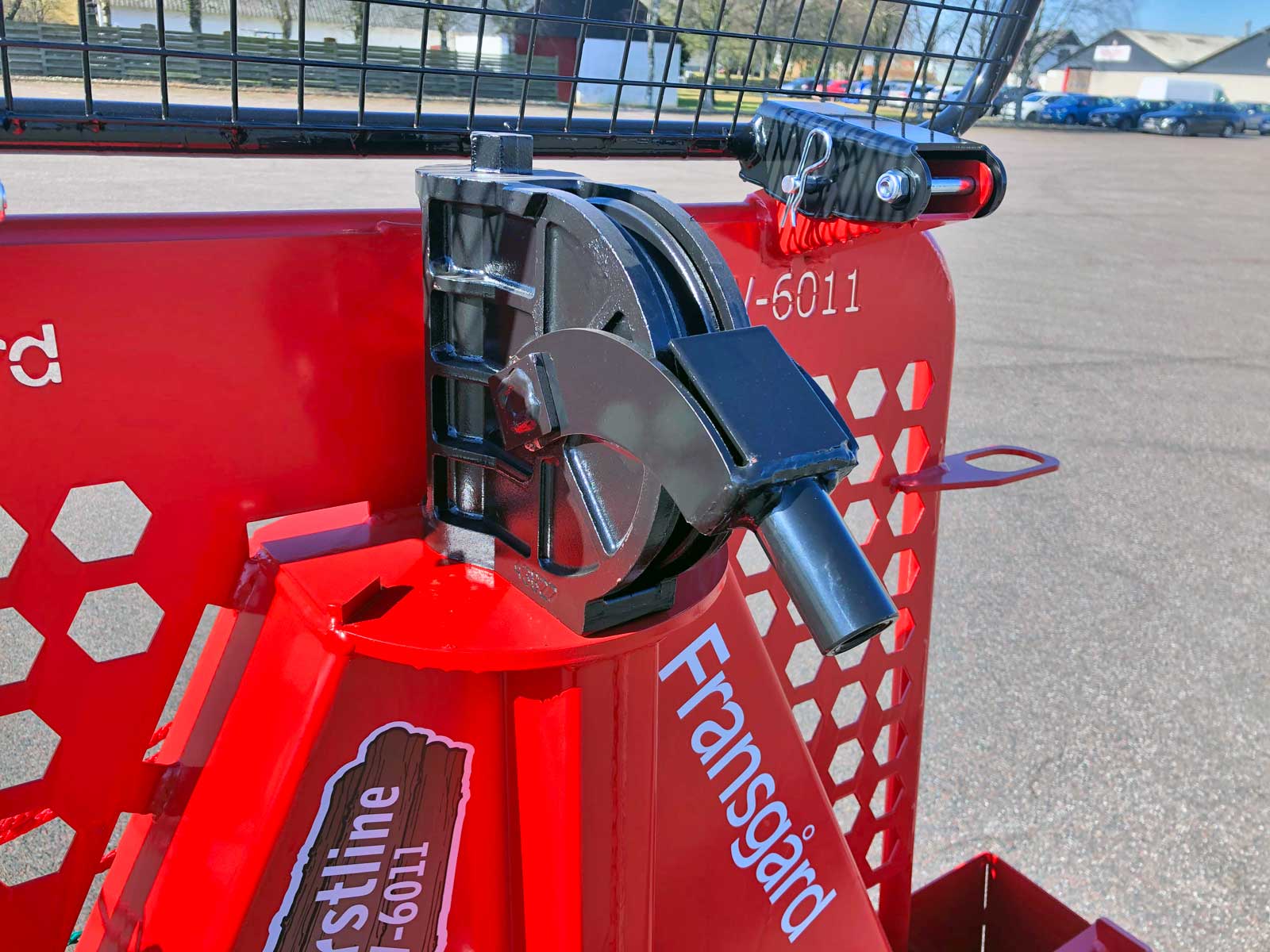

Drahtführung, obere Rolle
Die obere Rolle im Stahlgusskasten hat eine gegossene Drahtrolle, die mit 2 Kugellagern und einer Drahtführung mit gehärteter Stahlbuchse ausgestattet ist. Das geformte Oberwalzengehäuse liegt auf einer Stützplatte mit Schwenkanschlag, die einen stabilen Drahteinzug auch bei hoher Belastung gewährleistet. Die Trägerplatte kann geschmiert werden, damit sich die Oberwalze frei hin und her drehen kann. Die W-EH-Seilwinde kann mit einer hydraulisch ausfahrbaren Oberwalze, Art.-Nr. 1550-14, ausgerüstet werden.

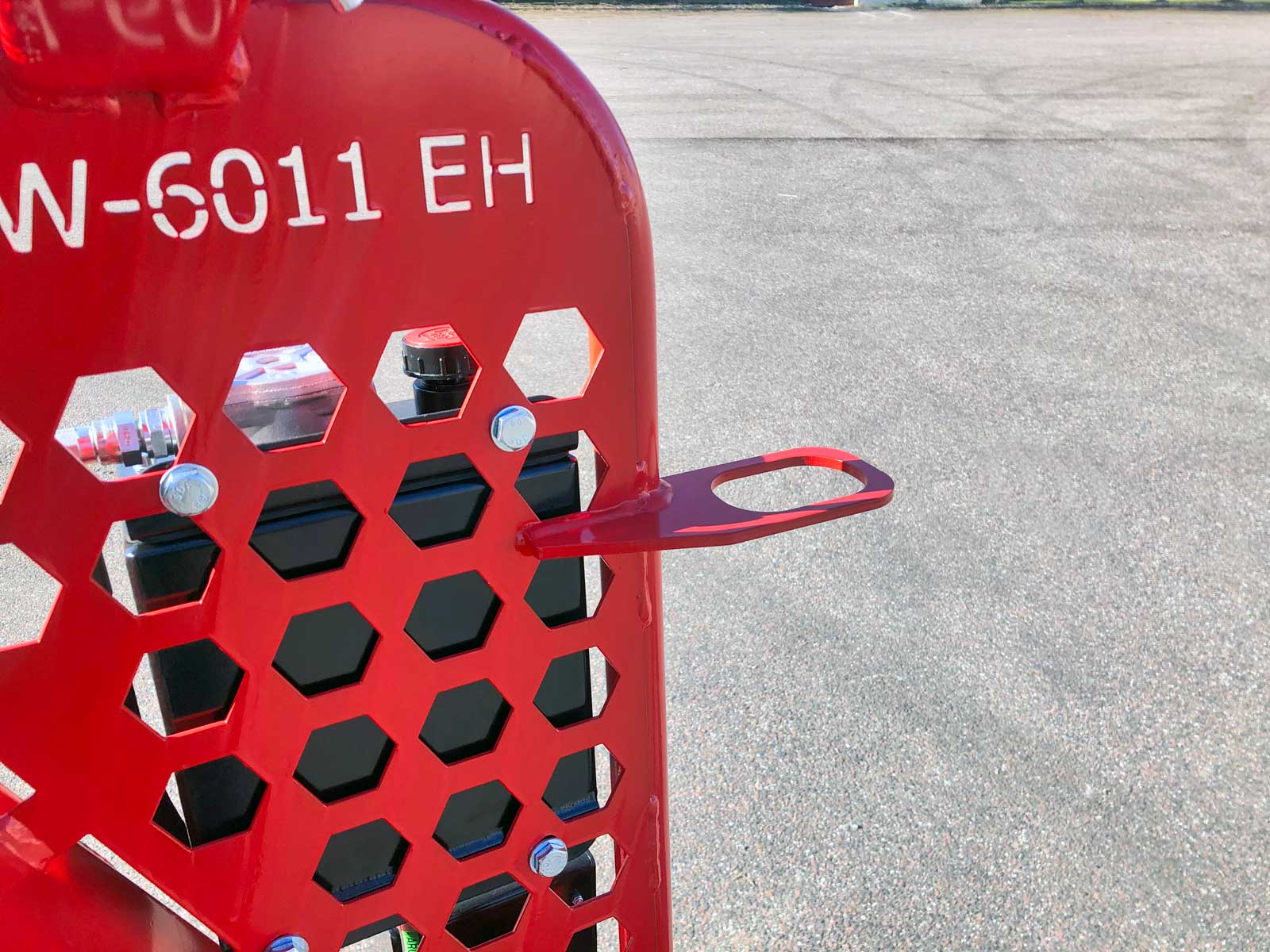

Axthalter
Achshalterungen gehören bei allen Seilwinden zur Standardausrüstung.

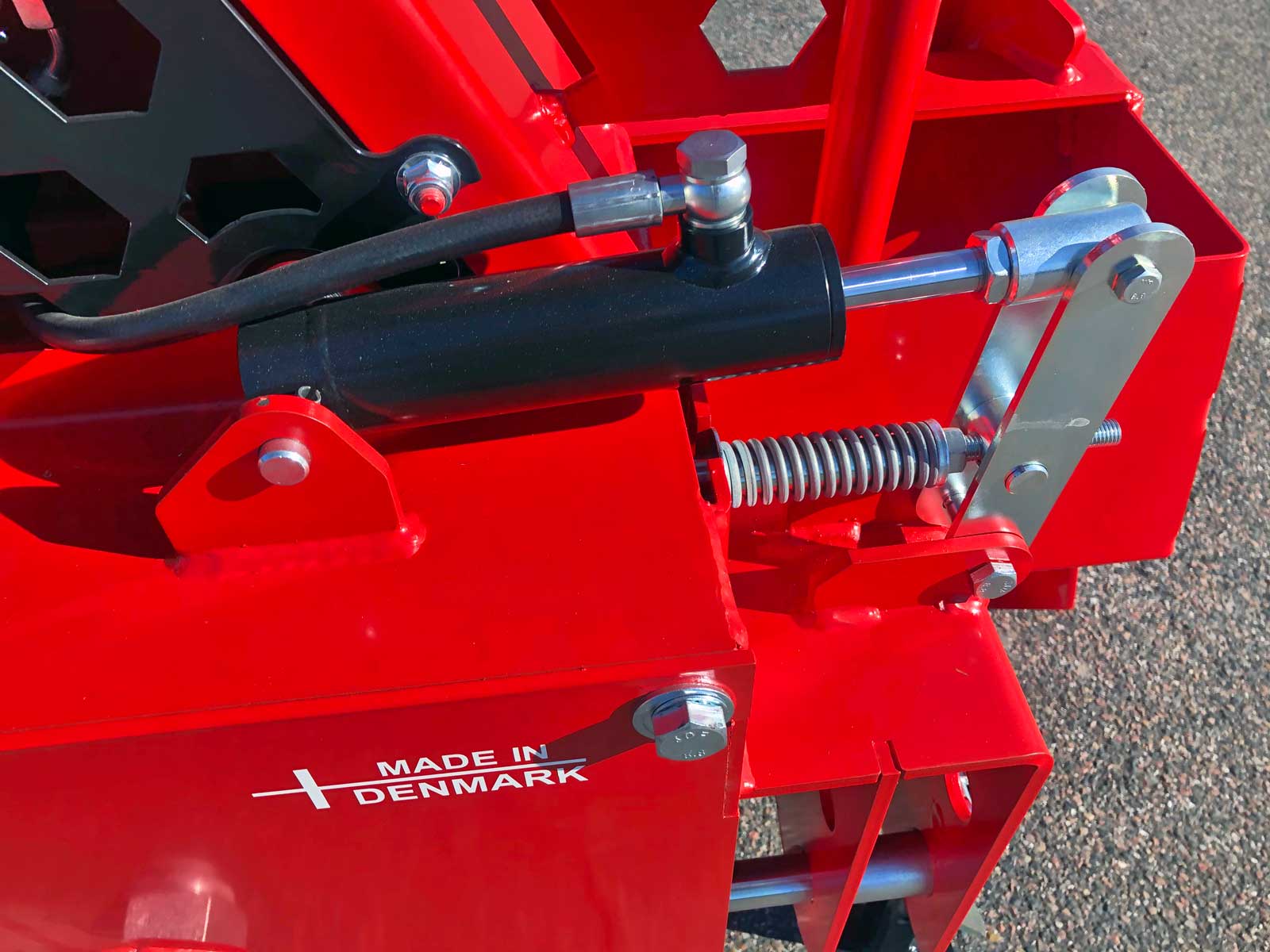

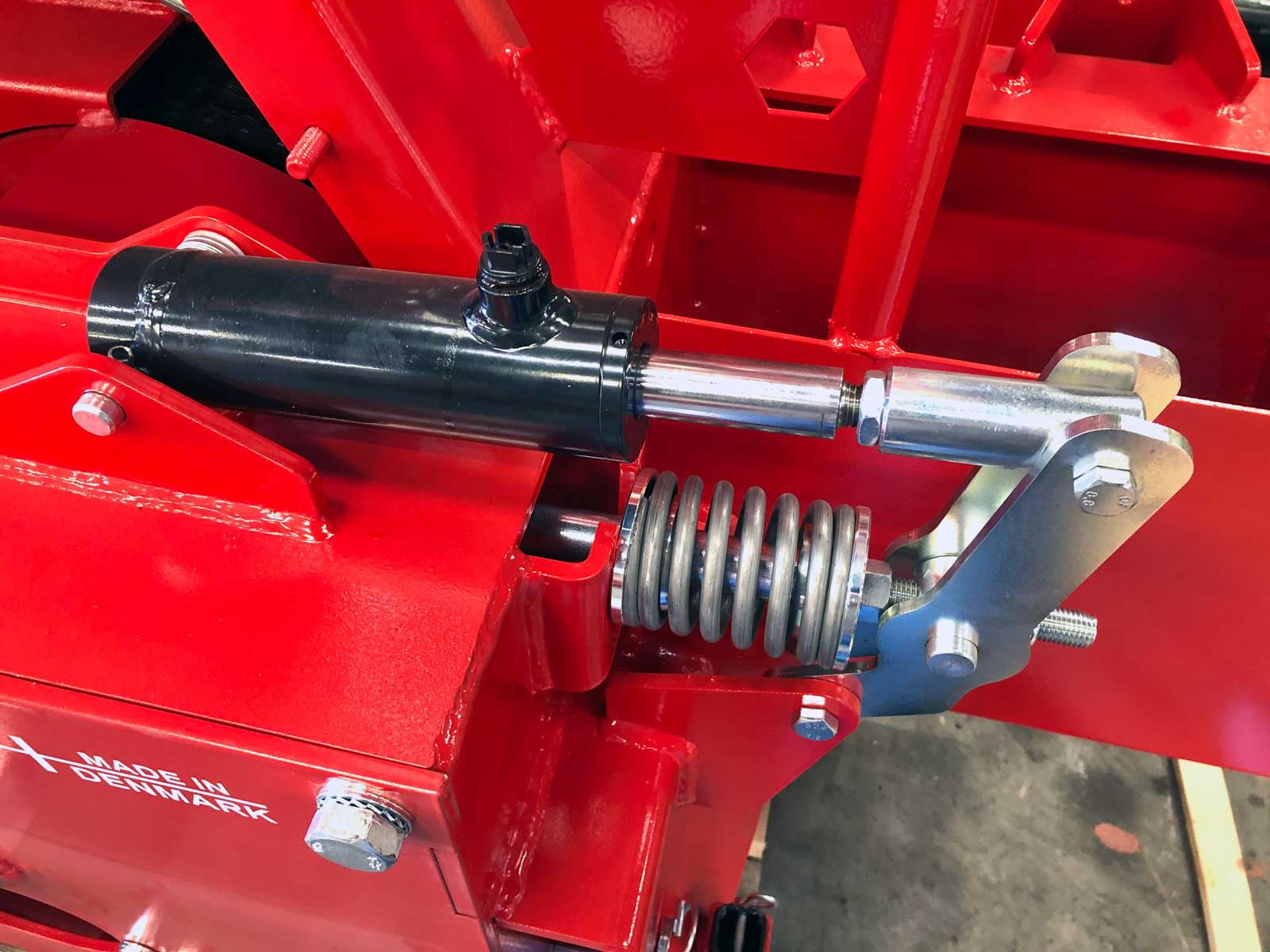

Bremszylinder
Der Bremszylinder des W-10014-EH ist mit einer extra starken Feder ausgestattet, um eine optimale Bremswirkung zu gewährleisten.

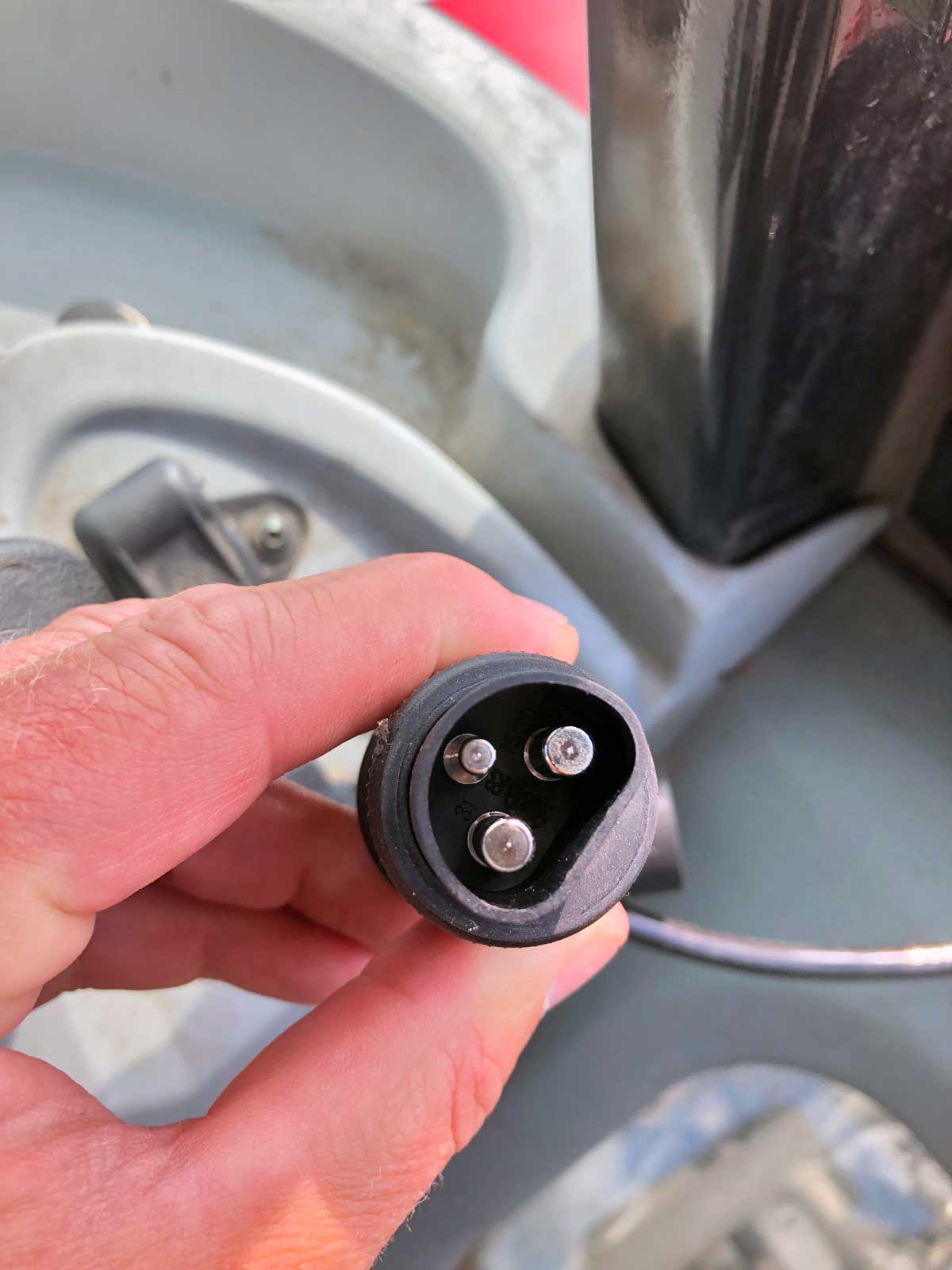

3-poliger Stecker
Der Strom für die W-EH-Seilwinden wird über den 3-poligen Stecker vom Traktor abgenommen.

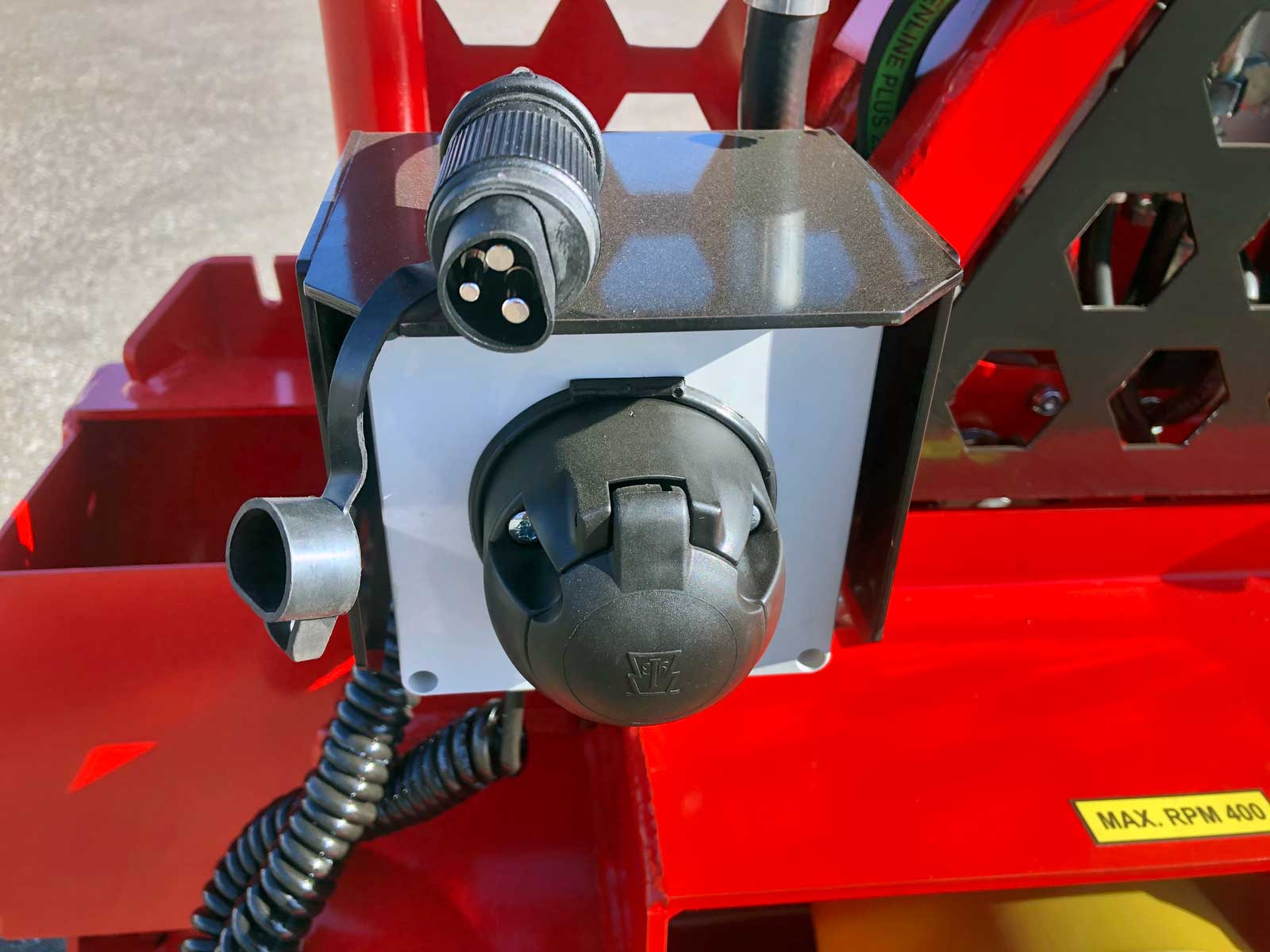

7-poliger Stecker
Der 7-polige Anschluss der W-EH-Seilwinde ermöglicht die einfache Installation einer Kabel- oder Funksteuerung für den Betrieb der Seilwinde

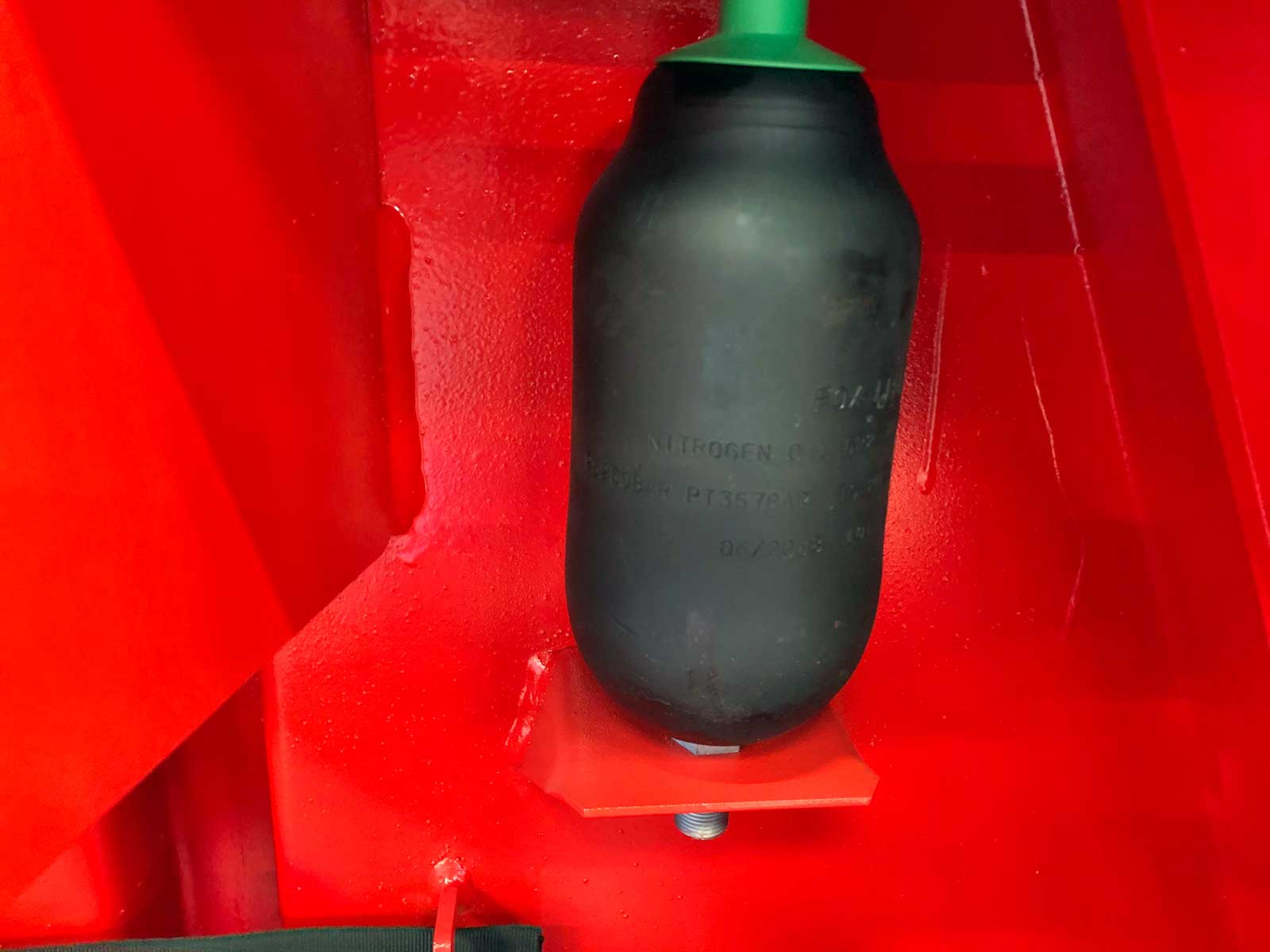

Druckspeicher
Alle W-EH-Seilwinden sind mit einem Druckspeicher in der Hydraulikanlage ausgestattet.

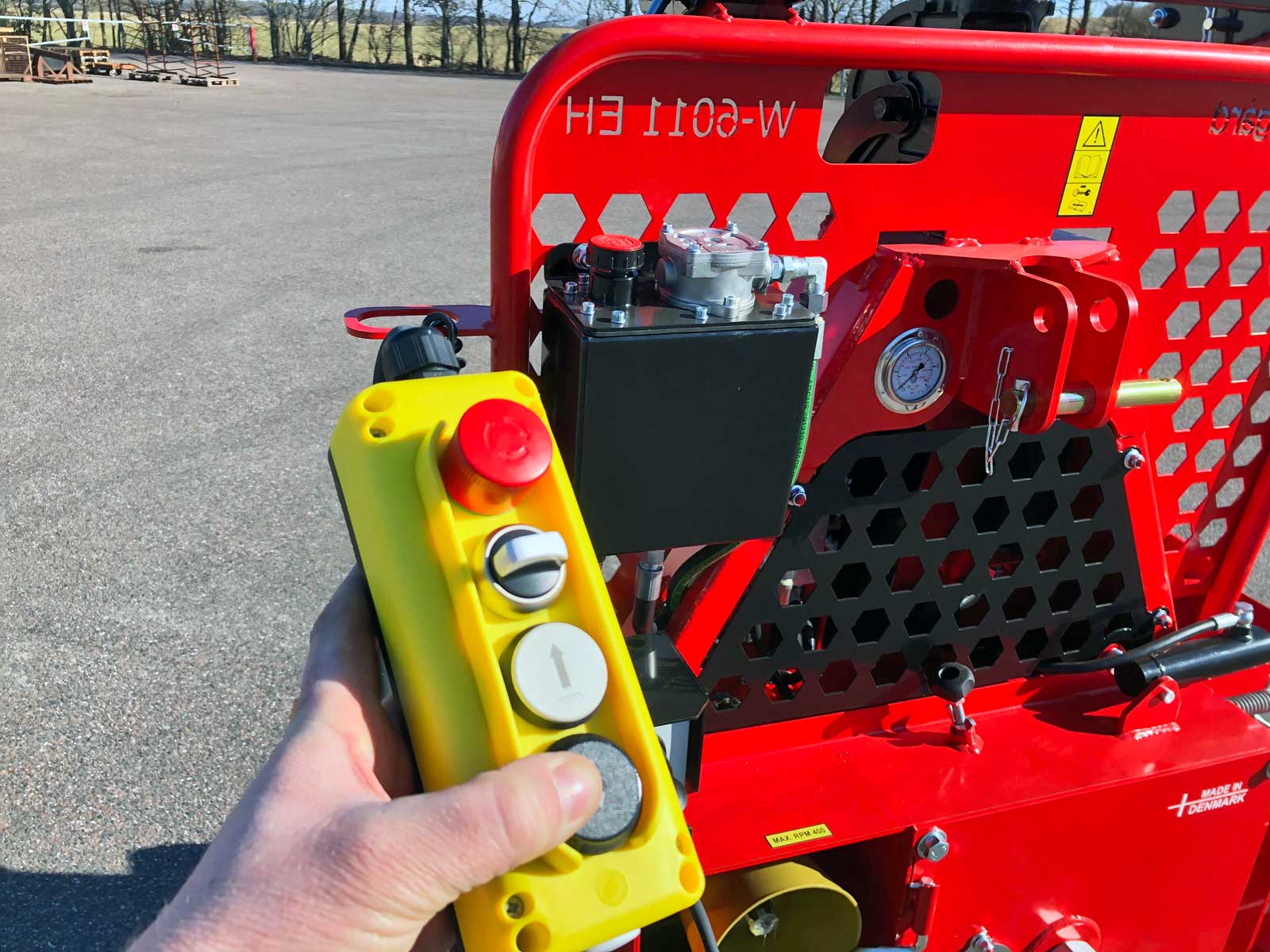

Kabeldruck
Für den Betrieb der Seilwinde W-EH (Sonderausstattung 1591) kann ein Seildruck mit 5 Meter Seil verwendet werden.

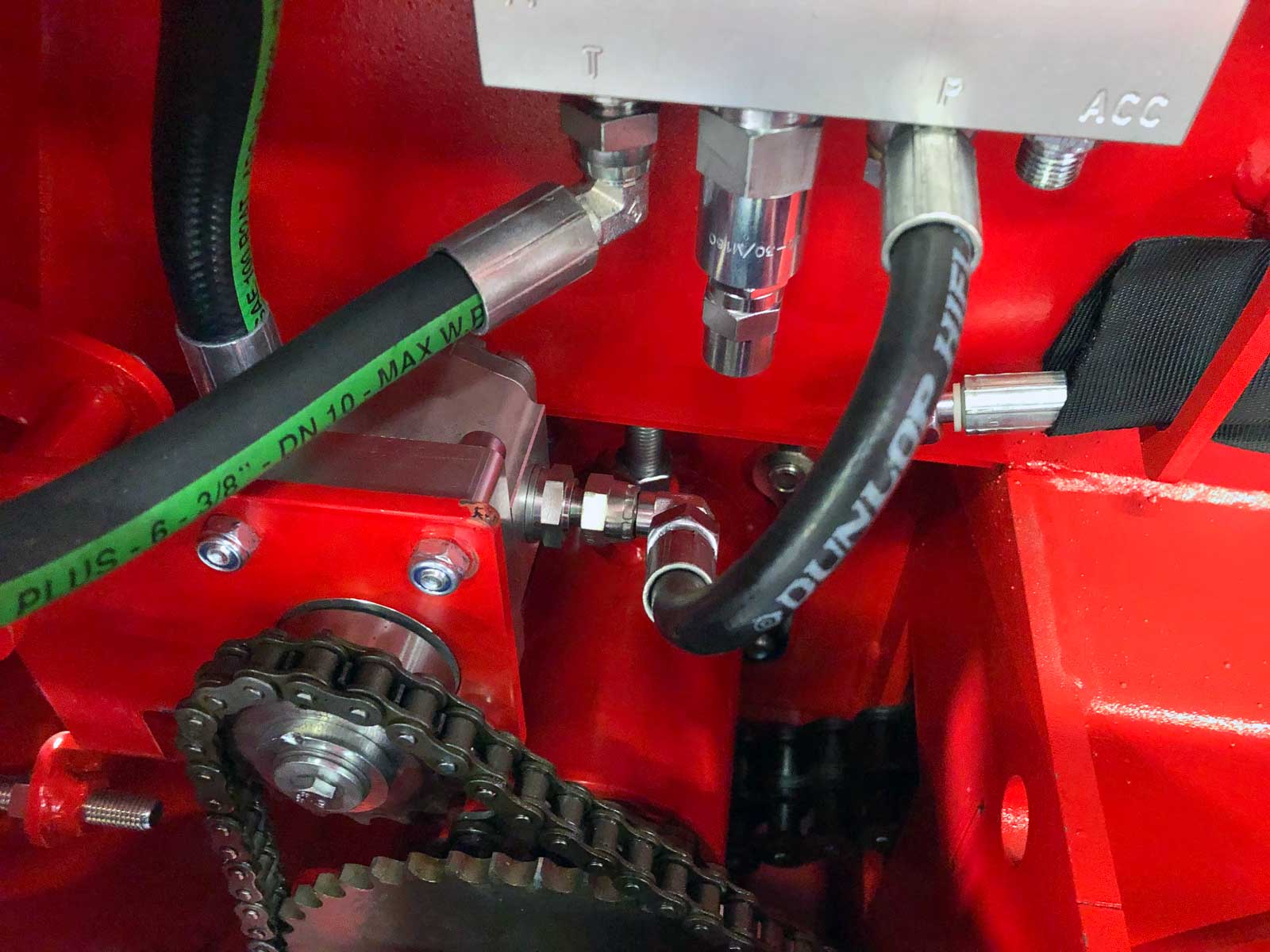

Ölpumpe
Die zapfwellengetriebene Ölpumpe ist gut geschützt im Hauptrahmen untergebracht und wird von einer leistungsstarken Kette und einem Ritzel angetrieben.

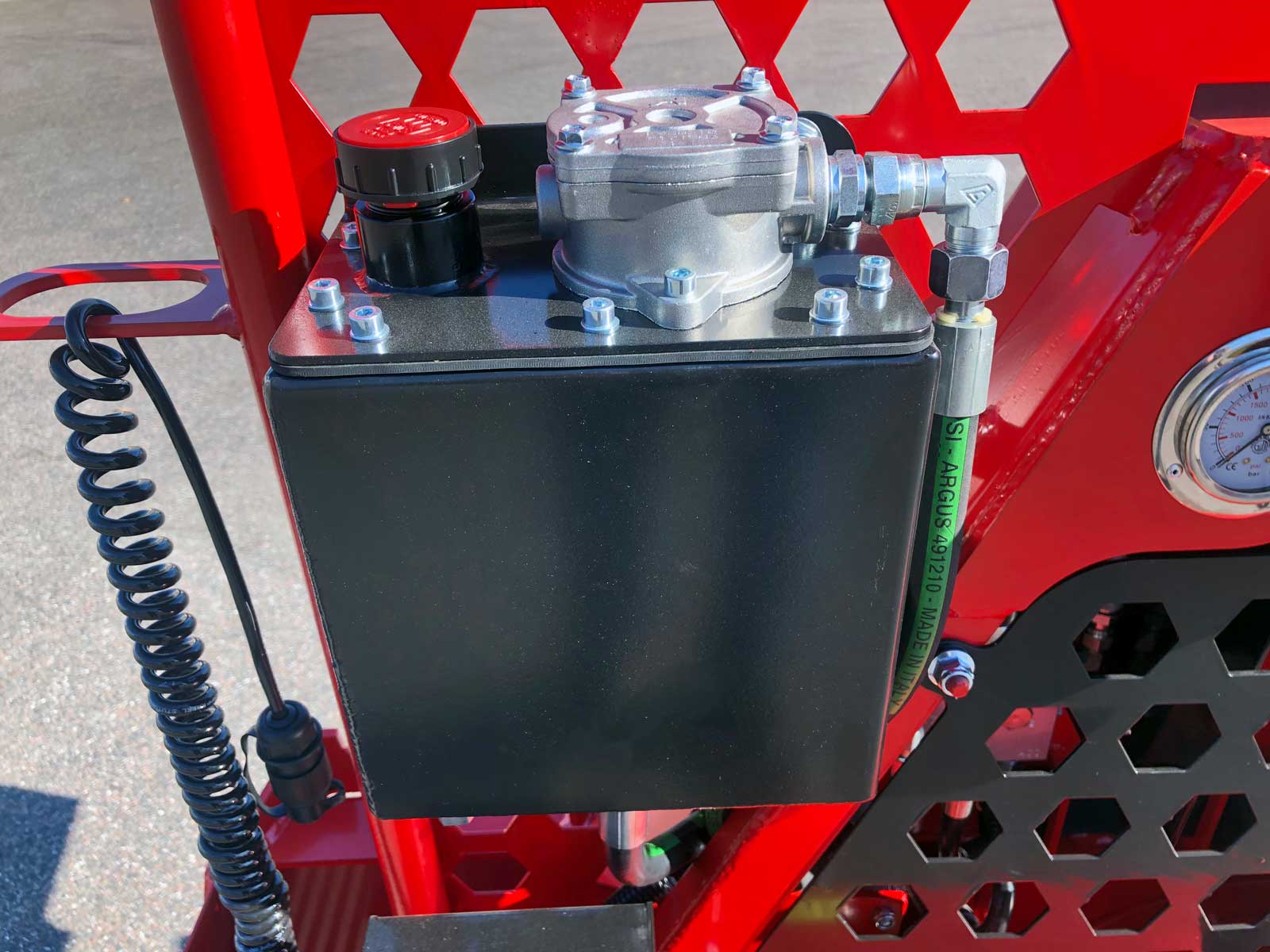

Öltank
Robuster und druckgeprüfter Öltank mit Peilstab sichert die Versorgung der Seilwinde.

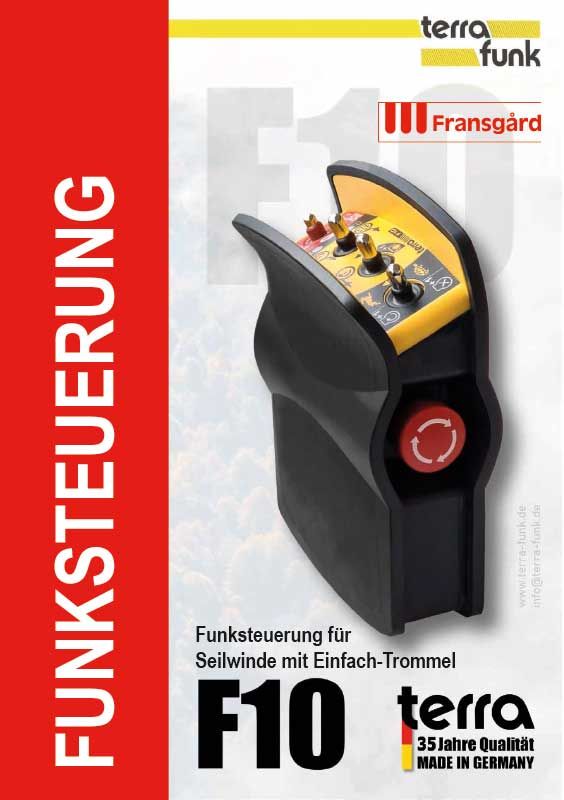

Funkempfänger
Der Funkempfänger der Funksteuergeräte kann in der Traktorkabine montiert und der 7-polige Stecker zur Seilwinde herausgezogen werden.

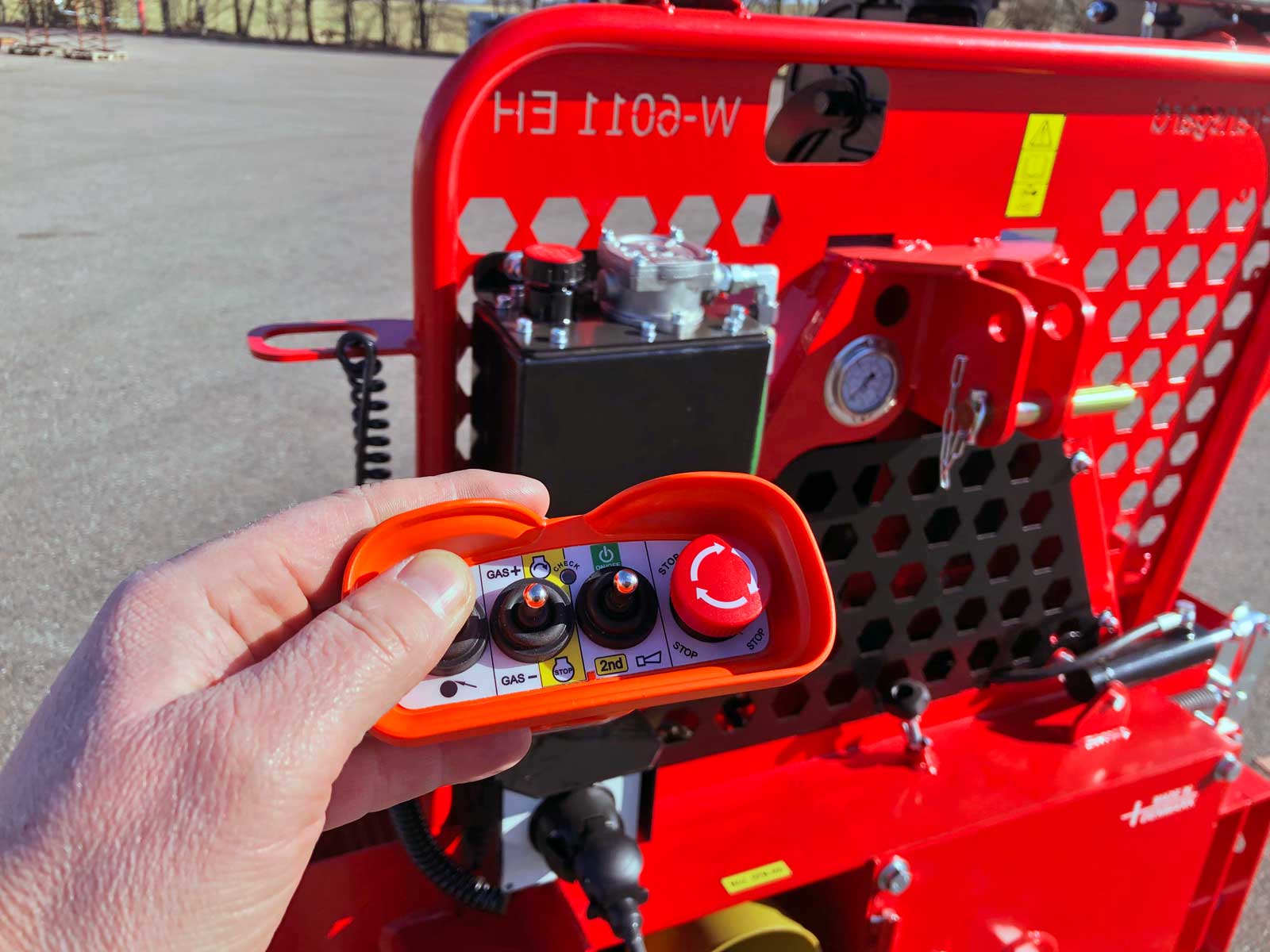

Radio
Der Handsender an der Funksteuerung kann zur Bedienung der W-EH-Seilwinde verwendet werden.
Aktivierung und Deaktivierung der Bremse, Aufwickeln des Drahtes und Abwickeln des Drahtes (erfordert hydraulischen Drahtabwickler, Art.-Nr 1550-14). Das Radio kann auch an das Hup- und Motordrehzahlsystem des Traktors angeschlossen werden (siehe Sonderausstattungen der Modelle).

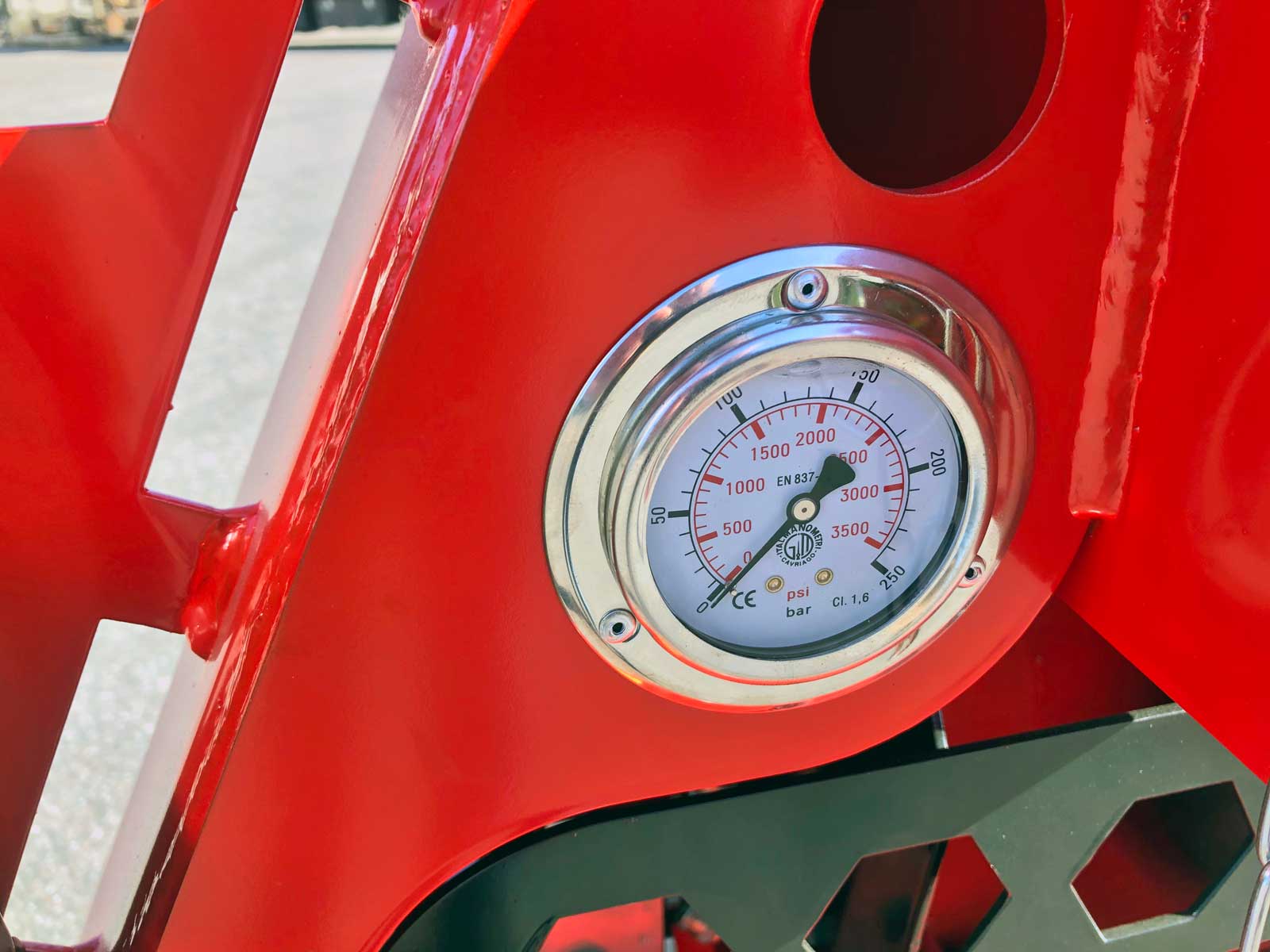

Manometer für Öldruck
Das Öldruckmanometer ist auf der Rückseite der W-EH-Seilwinde angebracht, so dass leicht zu erkennen ist, ob das Hydrauliksystem den gewünschten Druck erreicht hat.

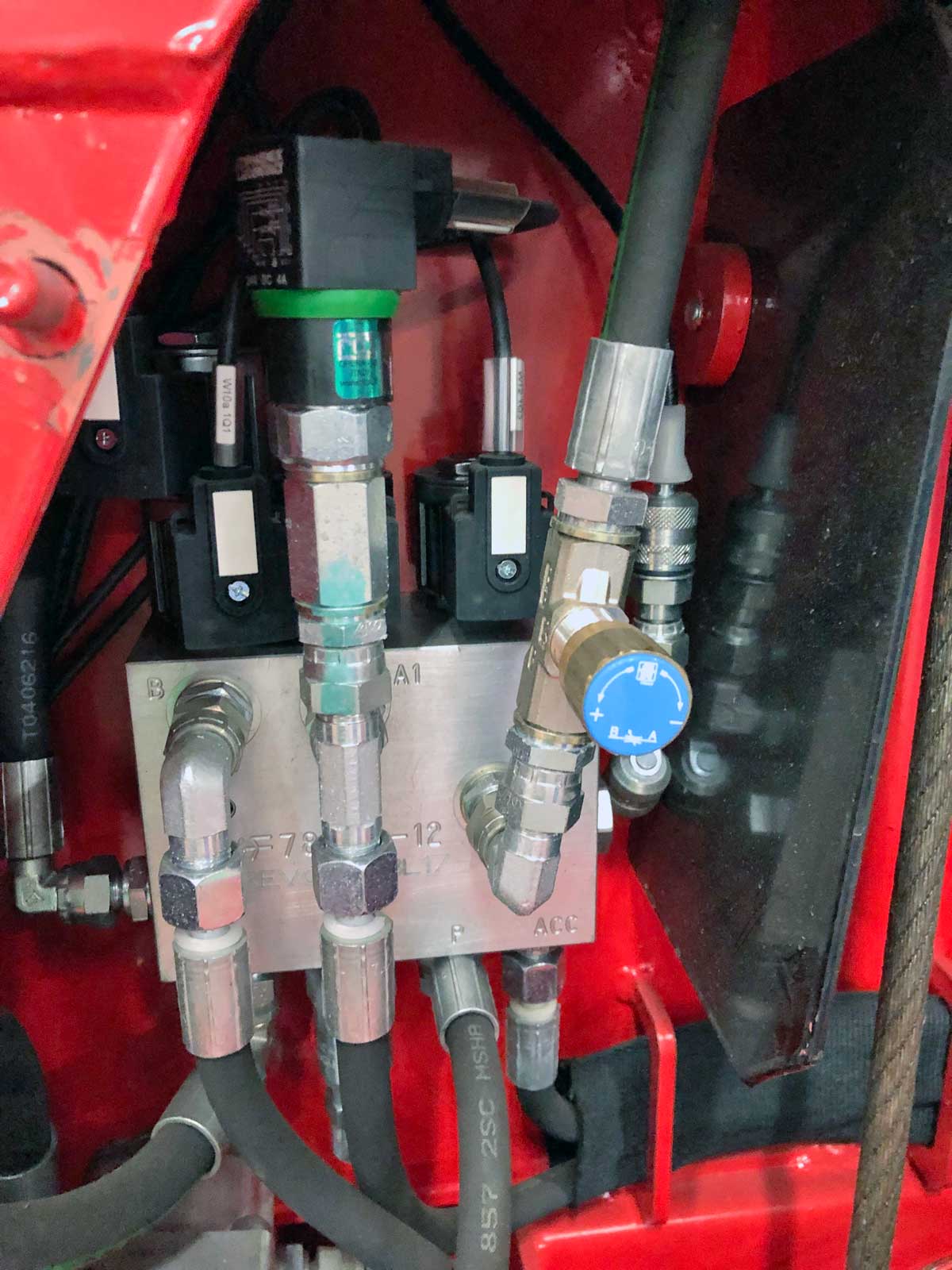

Ventilblock
Der große Aluminium-Ventilblock, der alle Funktionen der W-EH-Seilwinden steuert, ist gut geschützt im Hauptrahmen untergebracht und kann durch Abnehmen der Frontscheibe leicht bedient werden.
Bremszylinder
Der Bremszylinder des W-10014-EH ist mit einer extra starken Feder ausgestattet, um eine optimale Bremswirkung zu gewährleisten.
Zusatzausstattung:

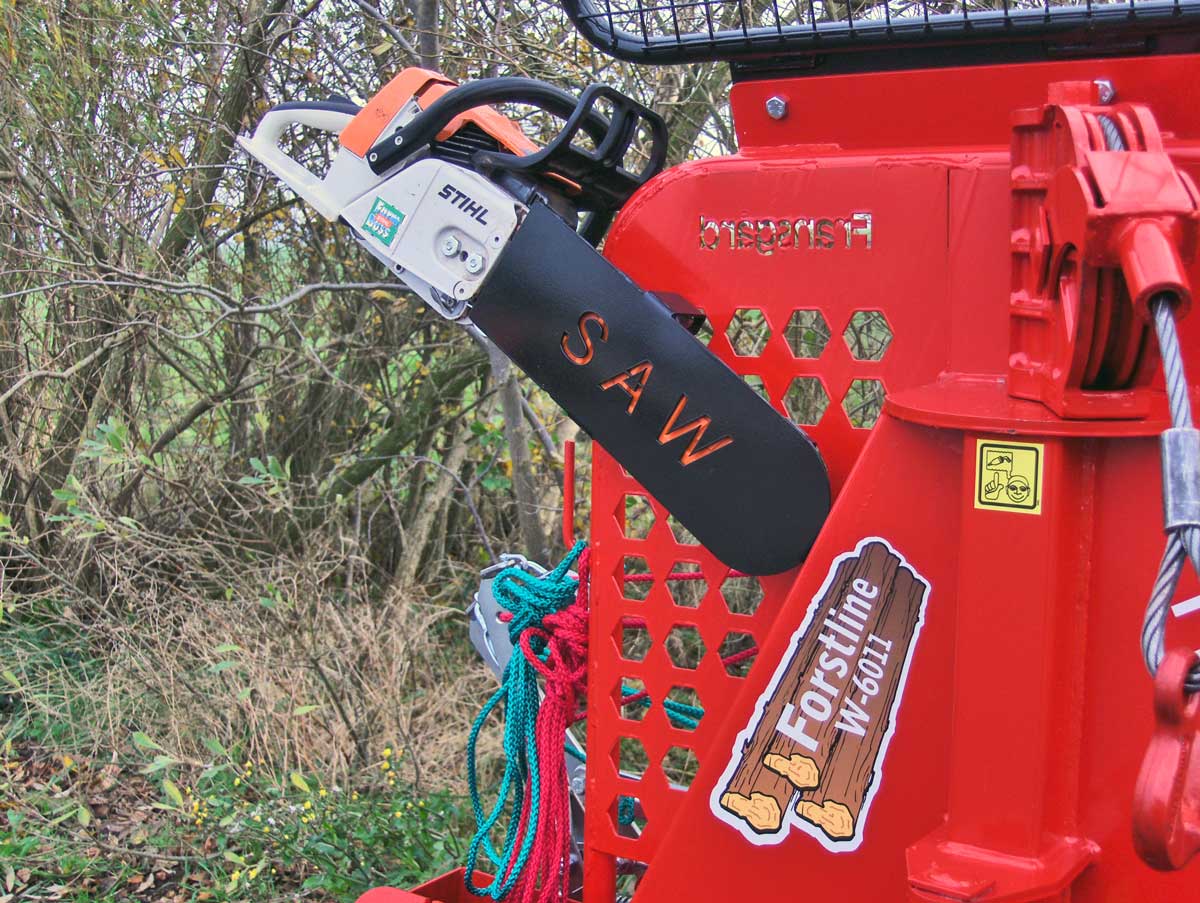

Art.-Nr. 1517
Halterung für Kettensäge inkl. Kunststoffschild für Sägekettenblatt.

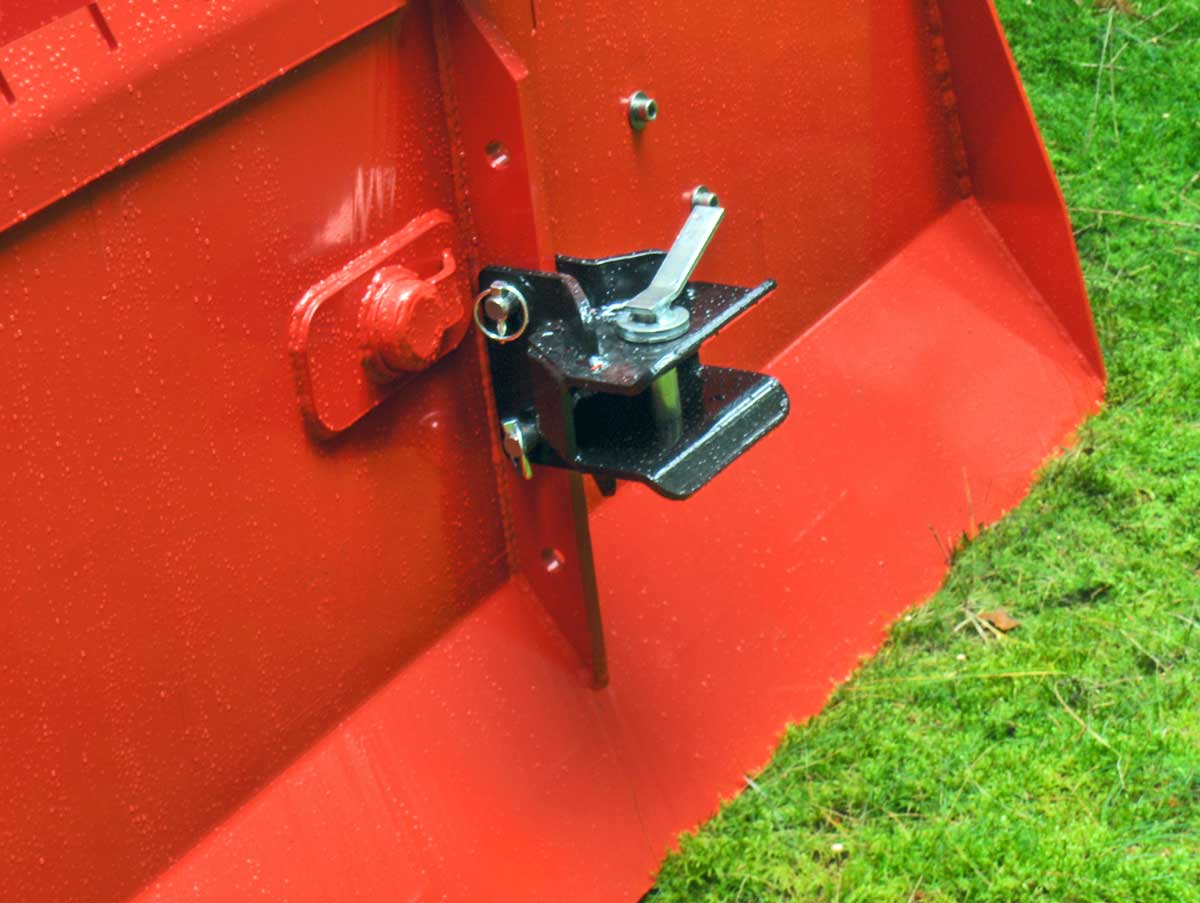

Art.-Nr. 1518
Anhängerkupplung zur Montage an alle Seilwinden. Nicht für den Einsatz auf öffentlichen Straßen zugelassen.

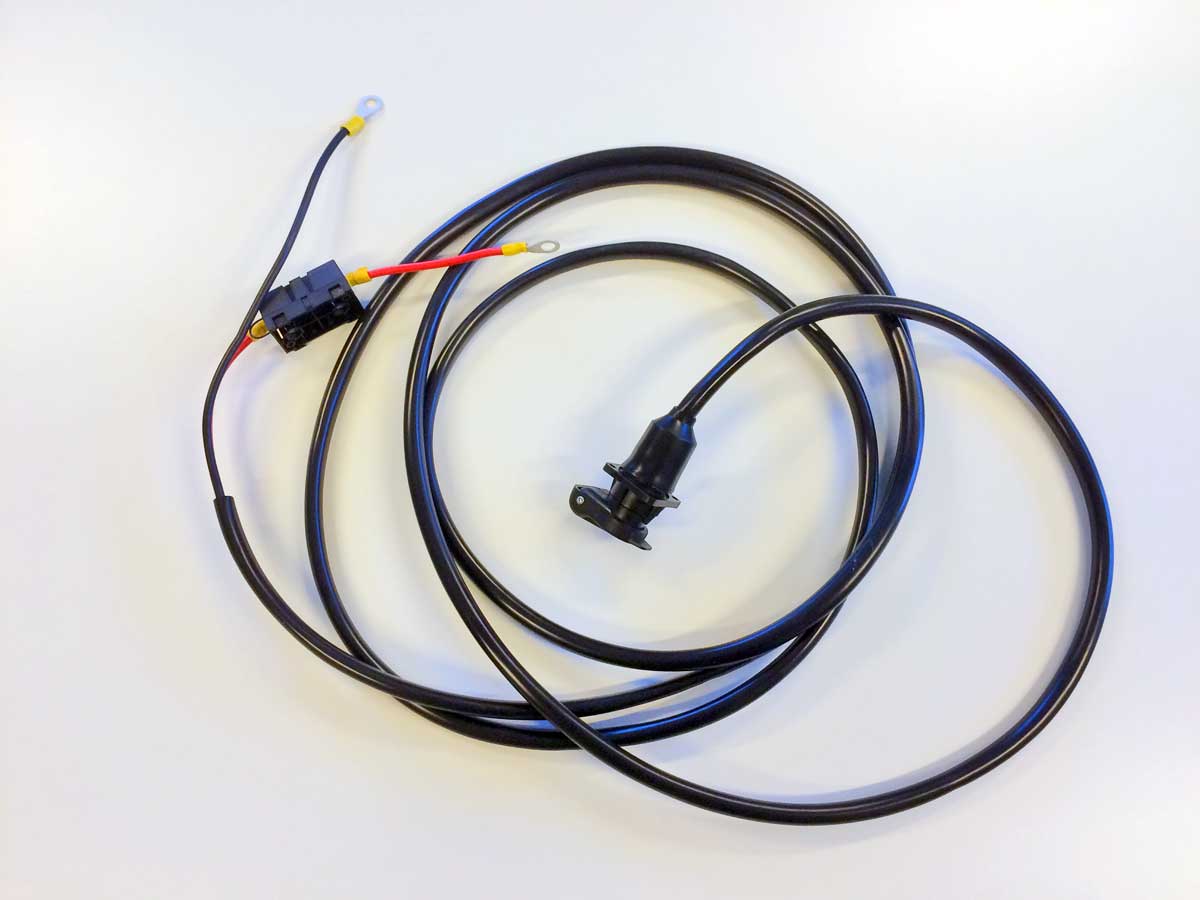

Art.-Nr. 1532
4 m langes Versorgungskabel für W-EH-Seilwinde zur direkten Montage an der Batterie des Traktors.
Das Versorgungskabel ist mit Kabelschuhen und einer 50-Ampere-Sicherung sowie einer 3-poligen Buchse ausgestattet.

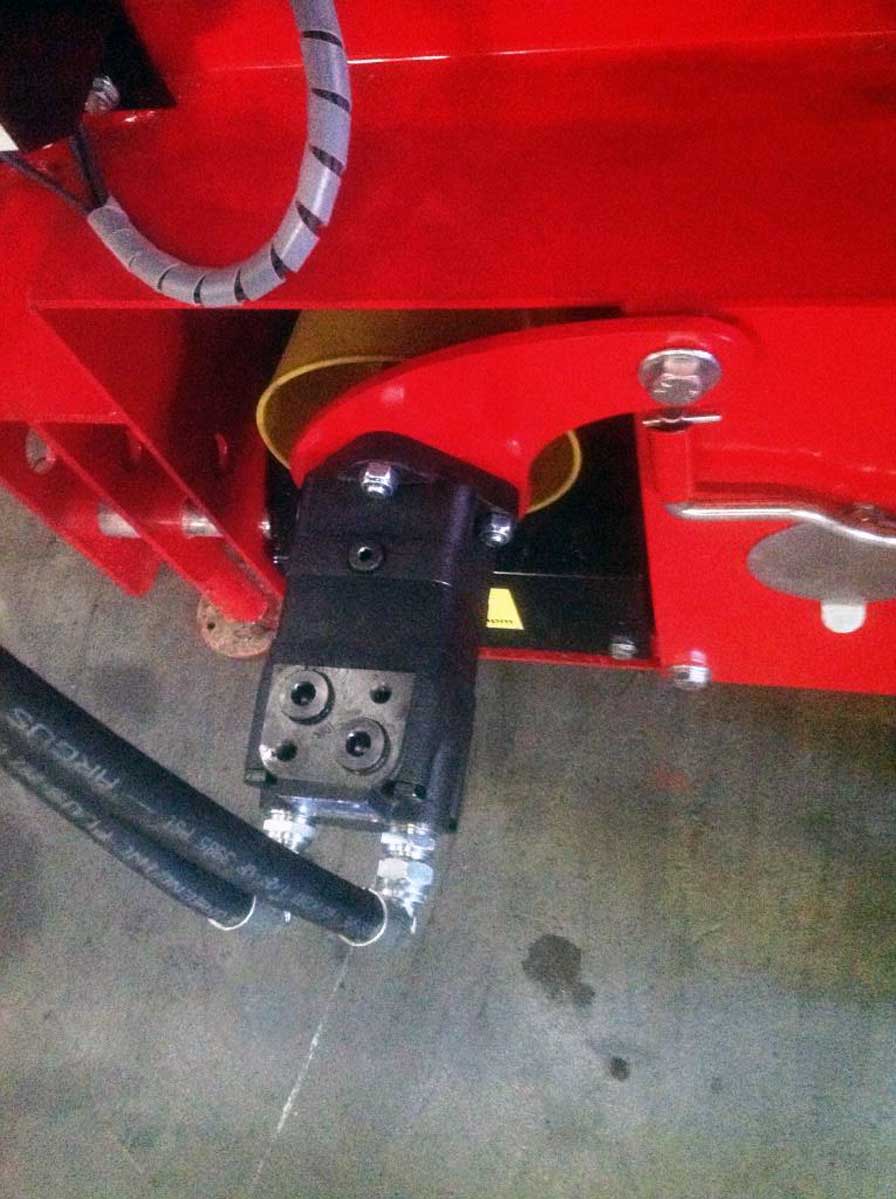

Art.-Nr. 1537
Ölmotorset für den hydraulischen Betrieb der W/W-EH-Seilwinden (nicht Modelle W-8016 und W-10014) Wird direkt auf den Zapfwellenanschluss der Seilwinde montiert (Schläuche nicht enthalten).

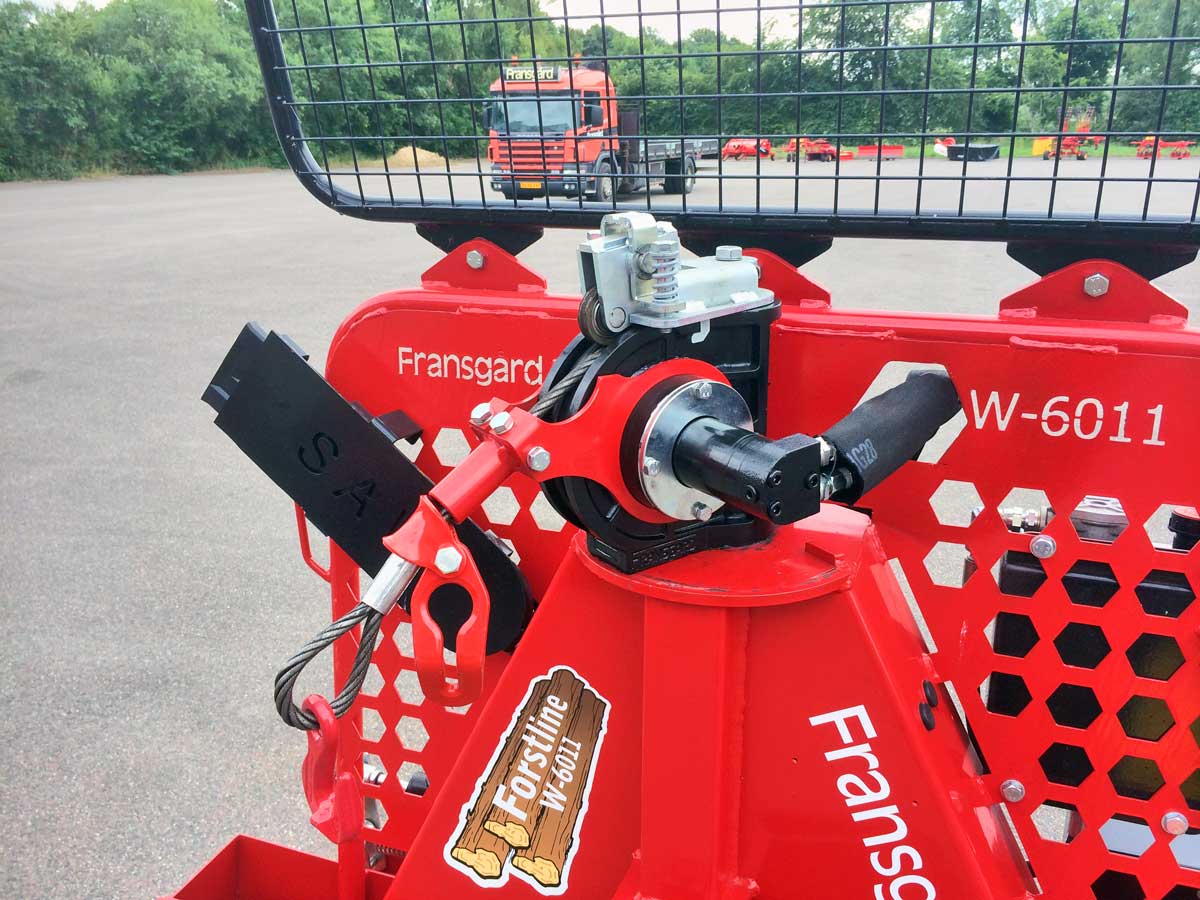

Art.-Nr. 1550-14
Alle W-EH-Modelle (nicht W-4011-EH) können mit einer hydraulischen Stahldrahtabwicklung ausgestattet werden.

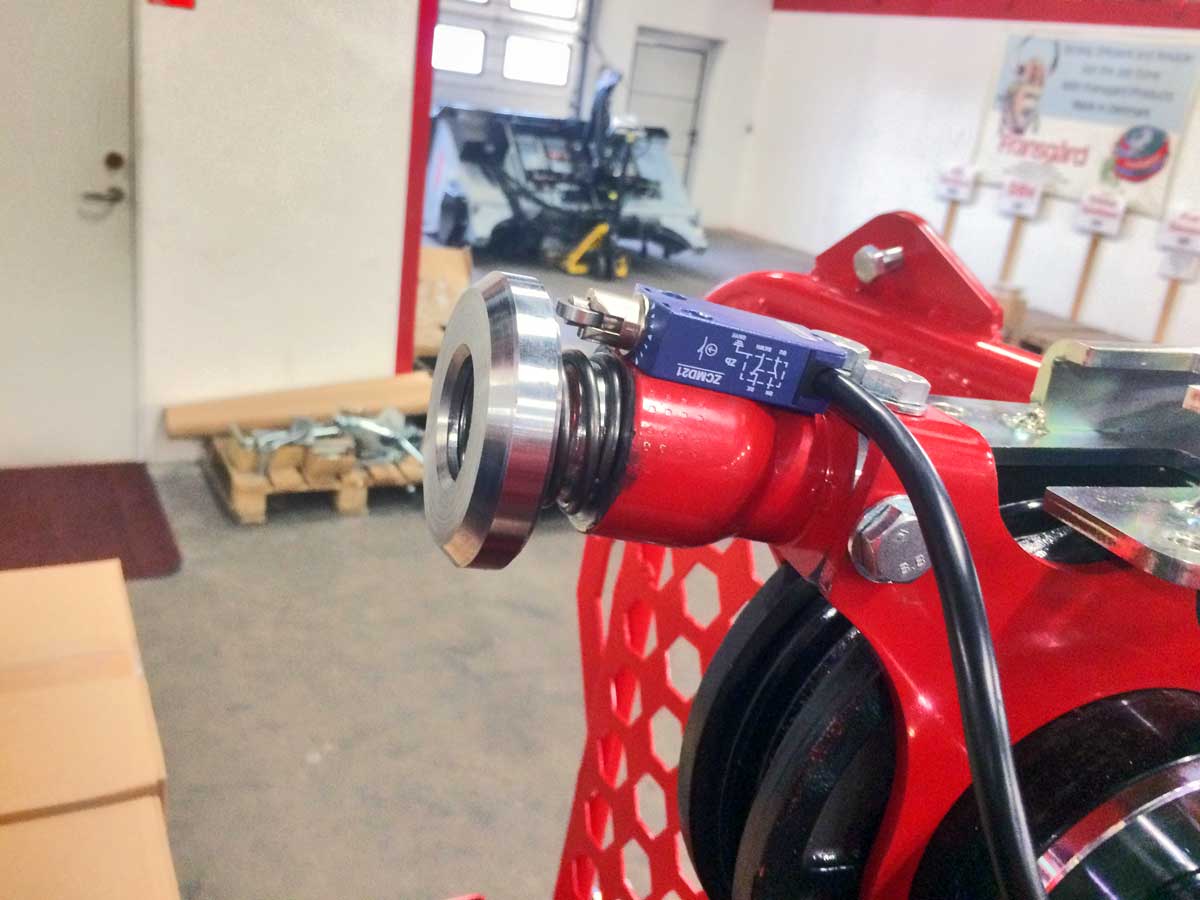

Art.-Nr. 1551
Automatischer Stopp der Drahtaufwicklung zur Vermeidung von Schäden an der Drahtführung. Kann bei allen W-EH-Modellen nachgerüstet werden.

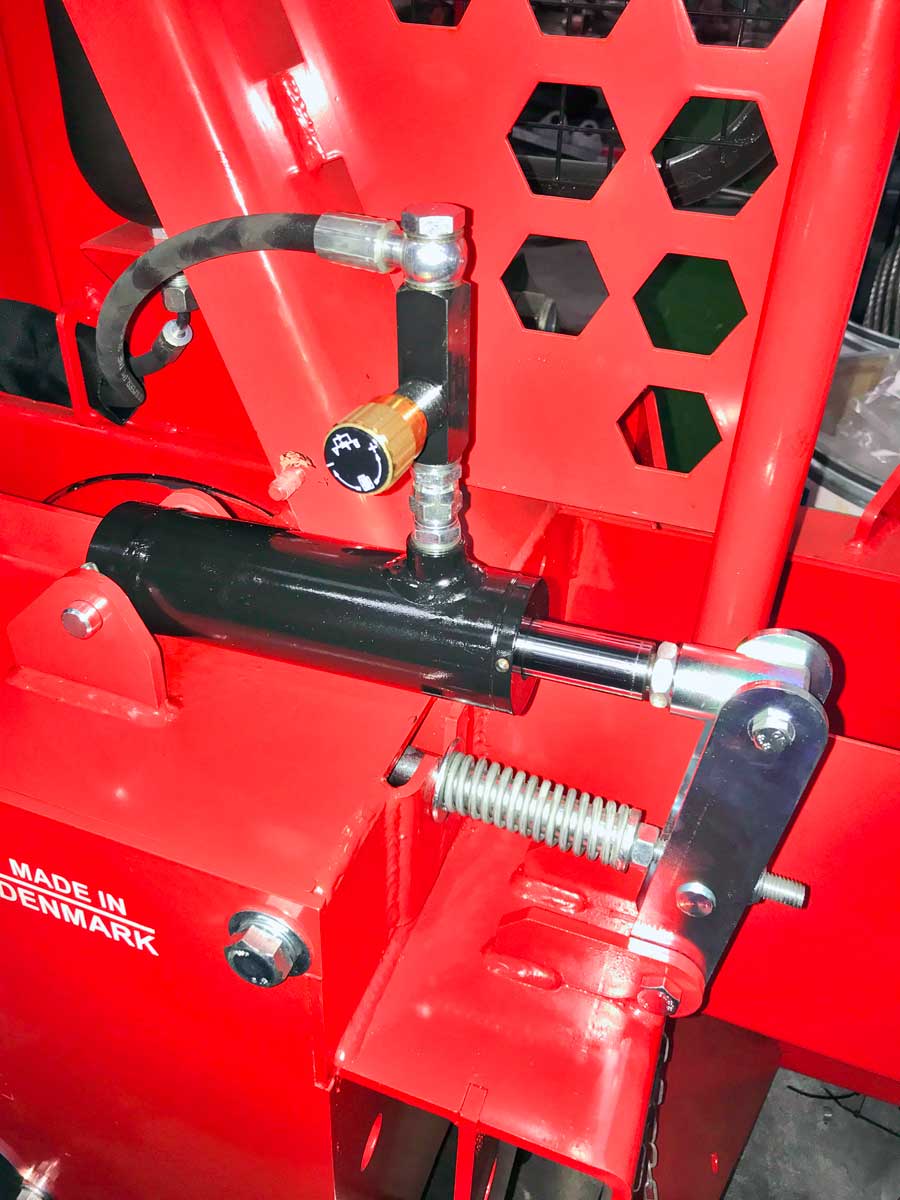

Art.-Nr. 1552
Drosselventil für Bremszylinder, damit Sie die Bremse sehr langsam lösen können. Kann bei allen W-EH-Modellen nachgerüstet werden.

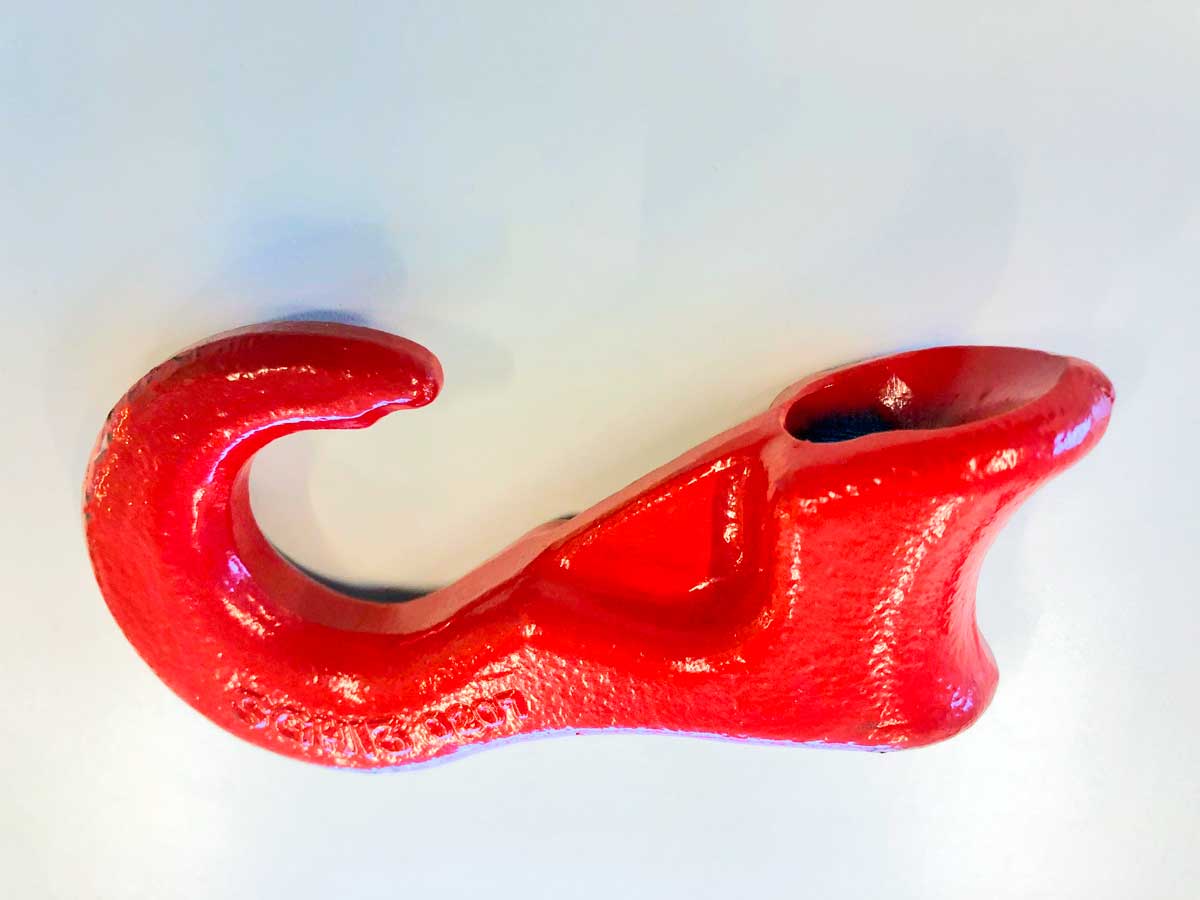

Art.-Nr. 1561
Gleithaken für Draht 9-13 mm

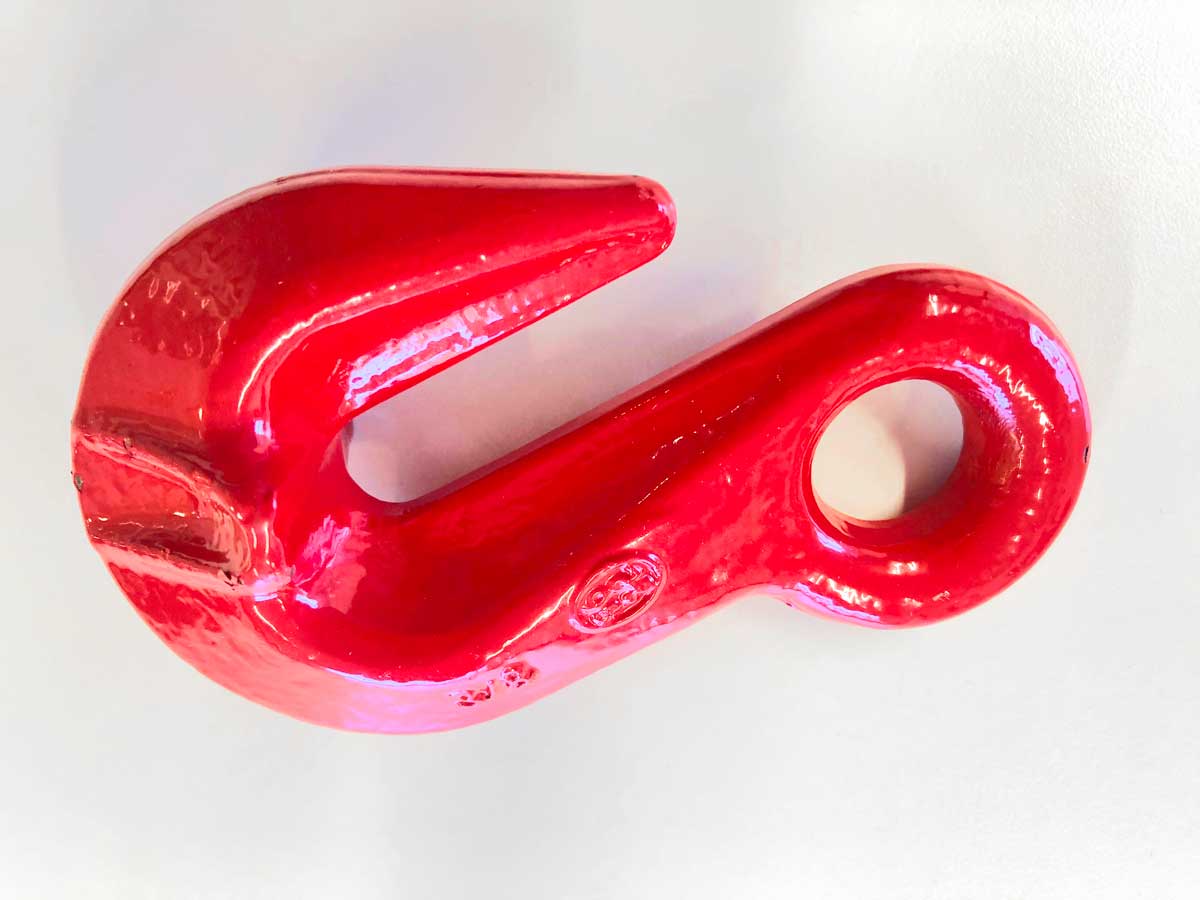

Art.-Nr. 1562
Endhaken für Draht 8-11 mm

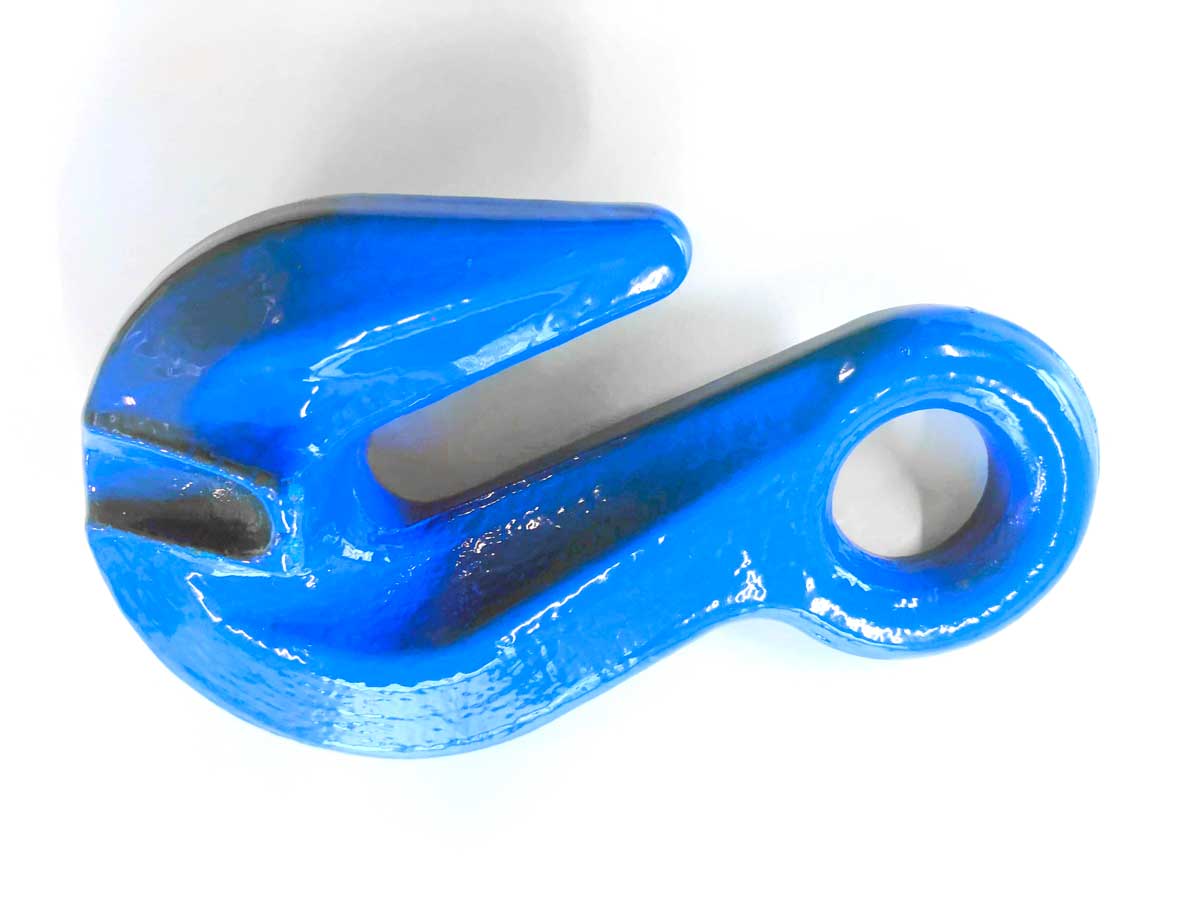

Art.-Nr. 1563
Endhaken für Draht 12-14 mm

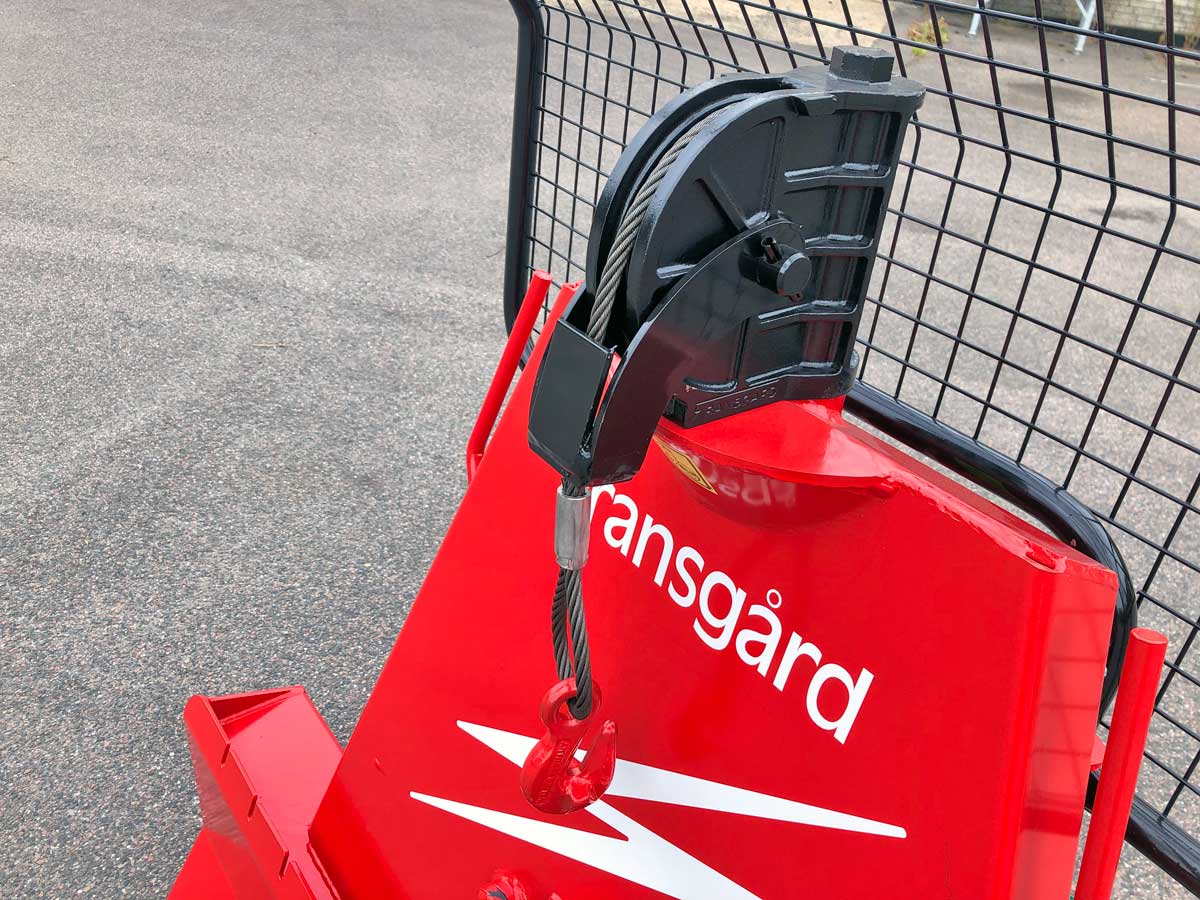

Art.-Nr. 1570
Werkseitige Installation von Drähten in der Seilwinde.

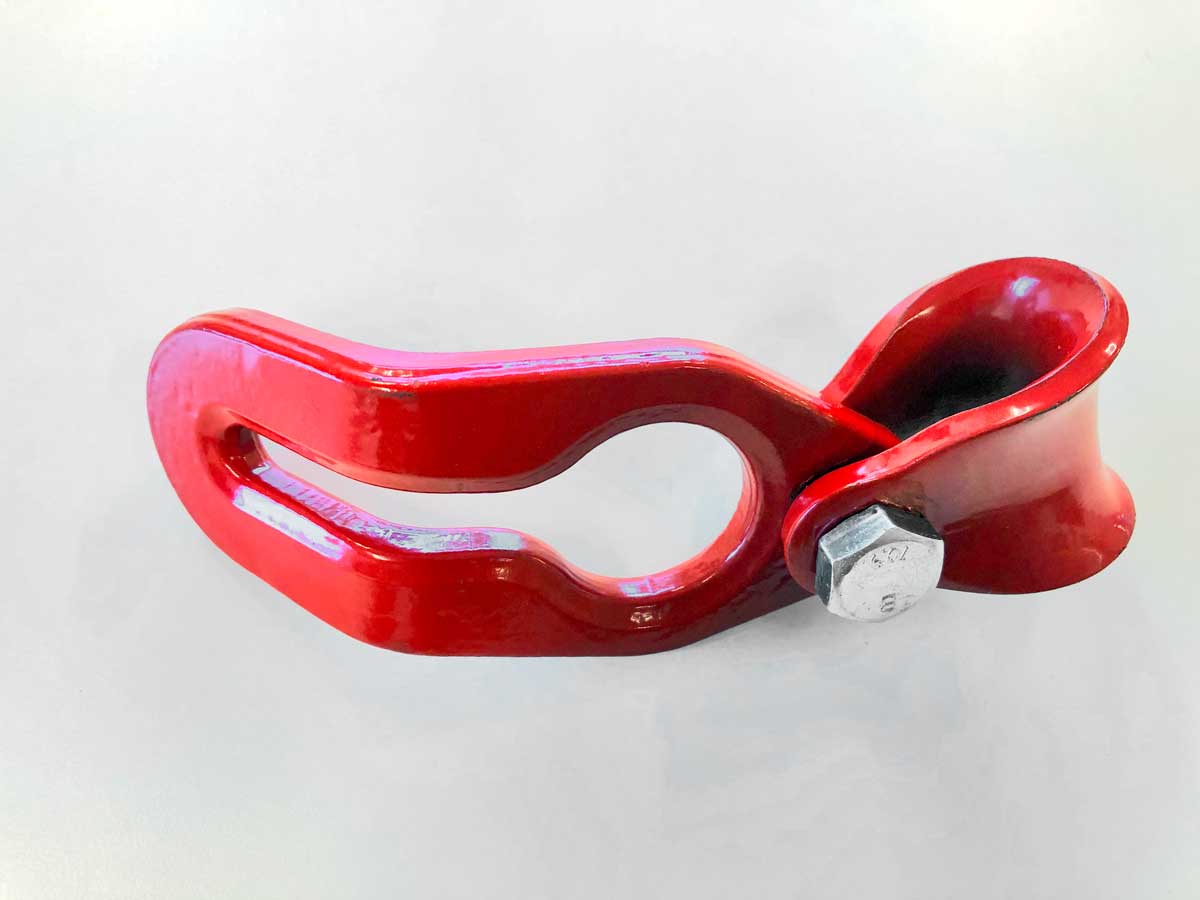

Art.-Nr. 1582
Gleiter für Draht 8-14 mm mit Kettenabwurf für Kette 7-8 mm

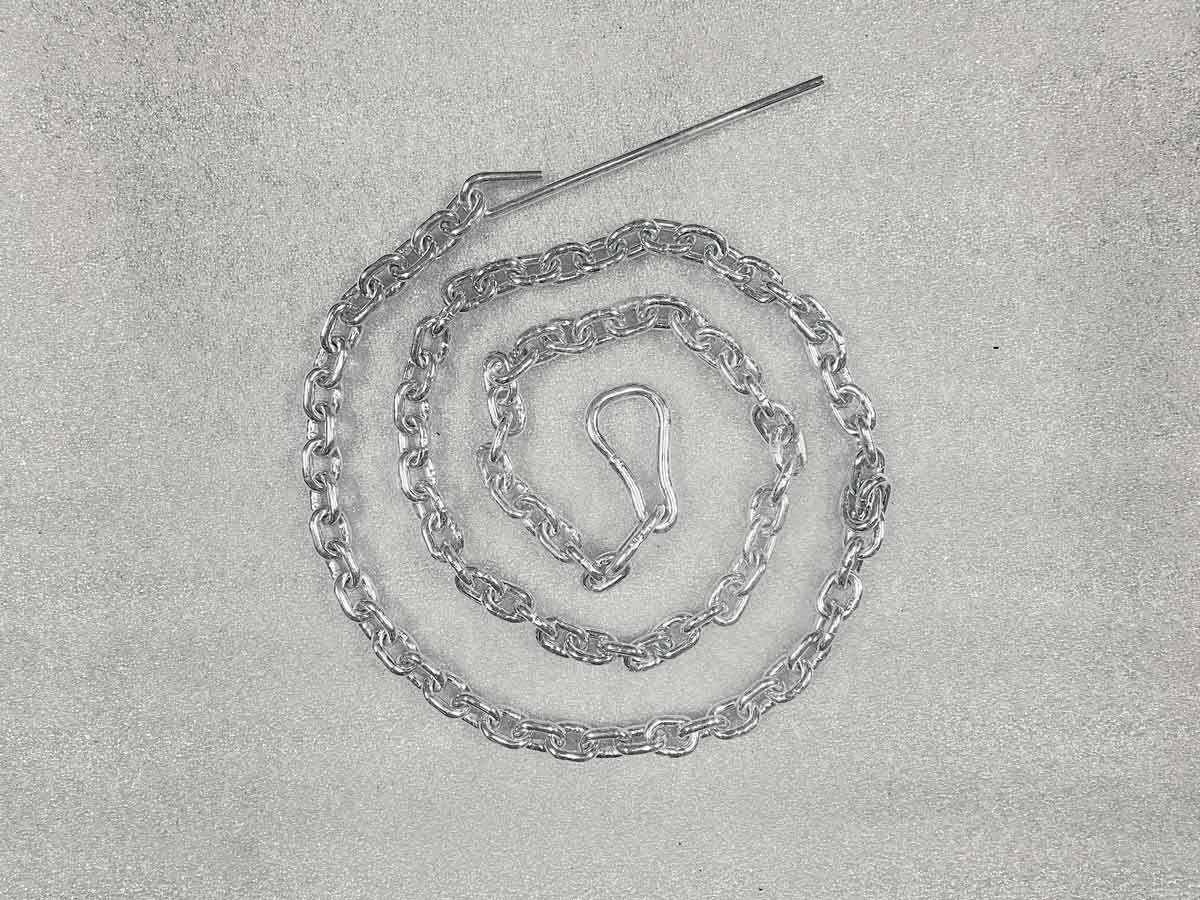

Art.-Nr. 1584
2 m 7-mm-Forstkette mit Verriegelungsöse und Bolzen (empfohlen bis V-4000). Qualität G80, verzinkt.

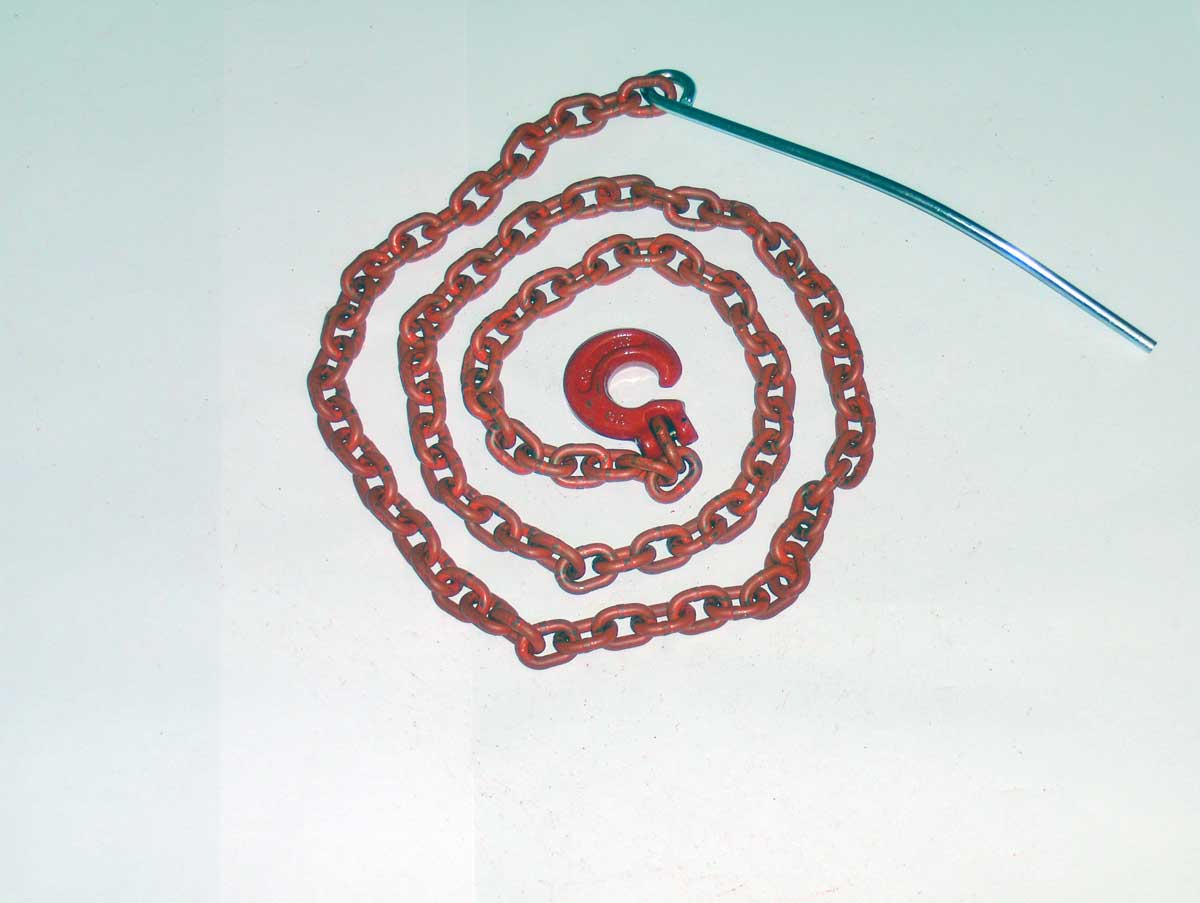

Art.-Nr. 1586
2 m Forstkette 7 mm mit C-Haken und Bolzen (empfohlen bis V-6500) Qualität G100, rot lackiert.
Art.-Nr. 1588
3 m Forstkette 7 mm mit C-Haken und Bolzen (empfohlen bis V-6500) Qualität G100, rot lackiert.

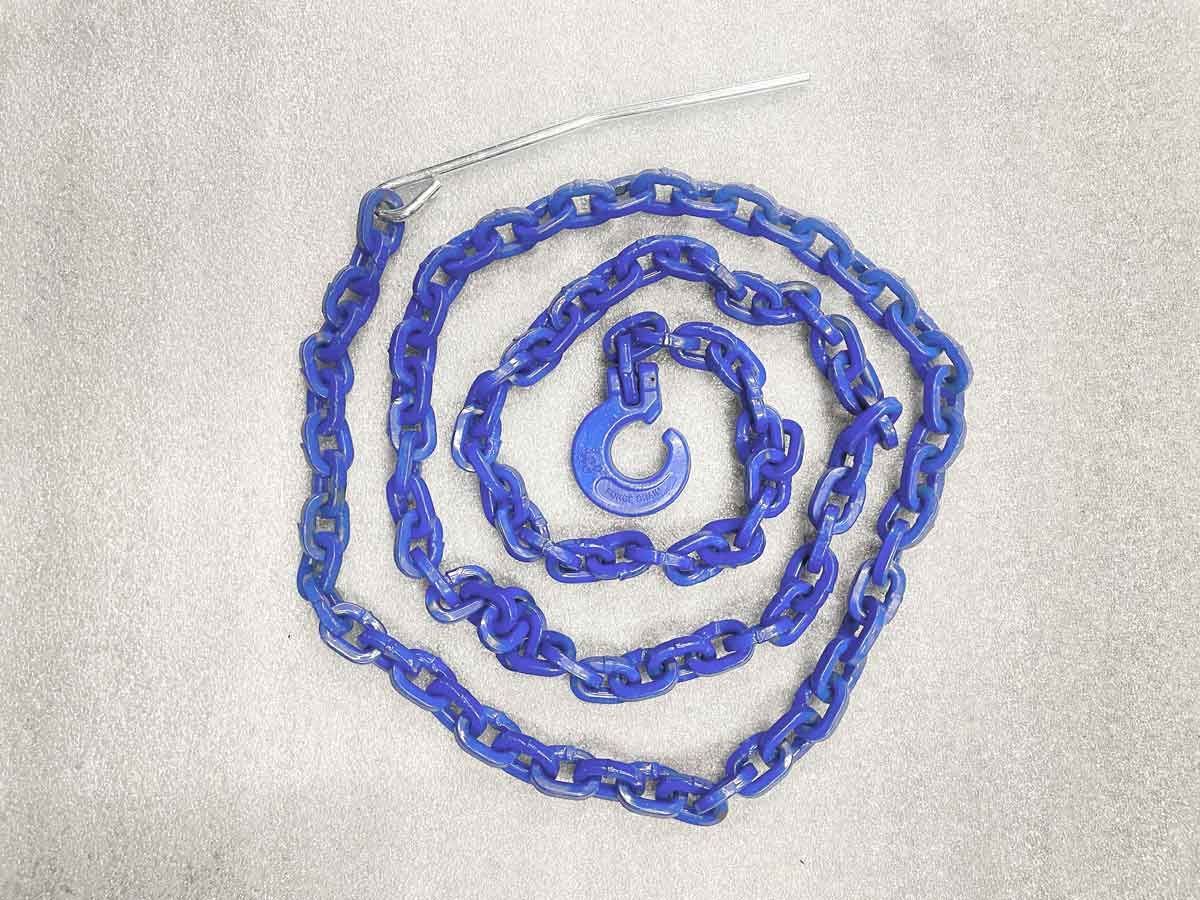

Art.-Nr. 1589
3 m Forstkette 8 mm mit C-Haken und Bolzen (empfohlen bis V-6500) Qualität G100, rot lackiert.

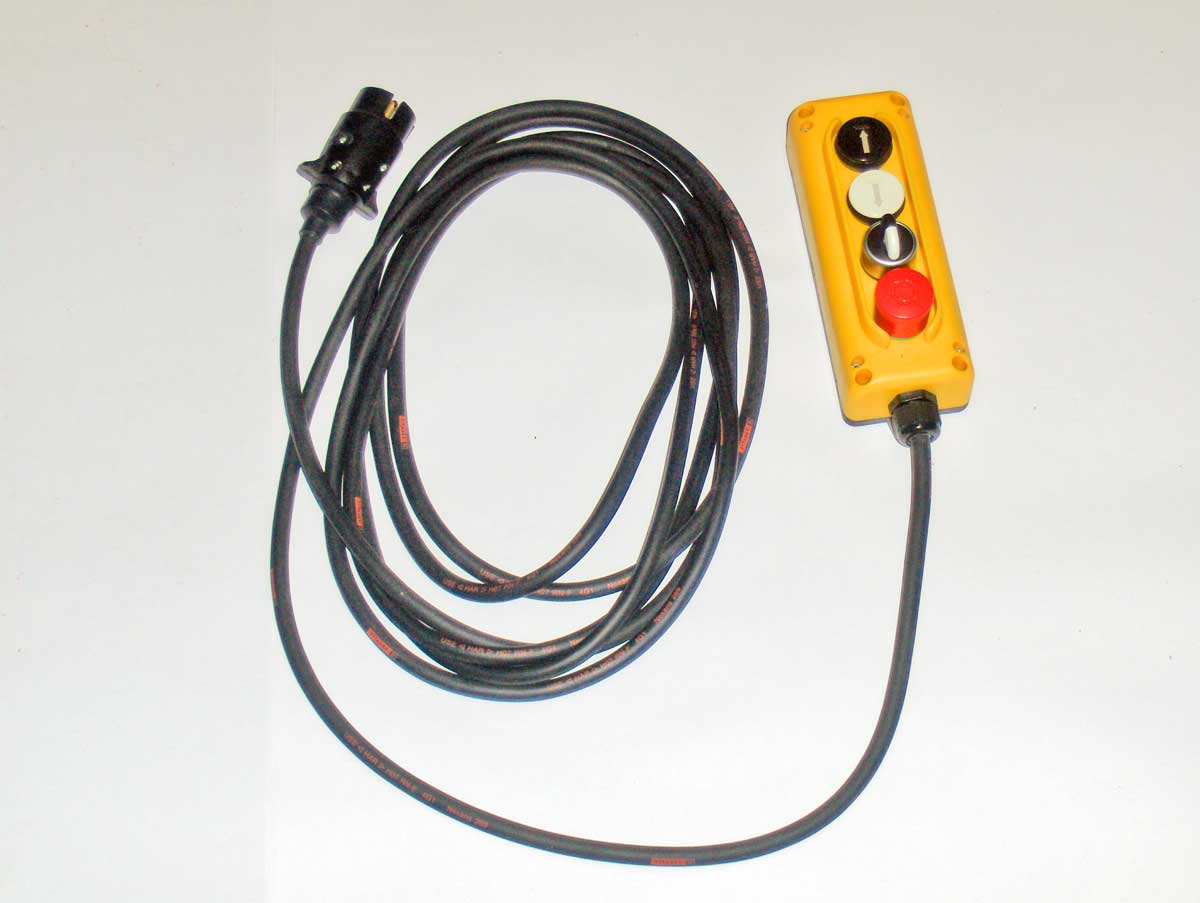

Art.-Nr. 1591
Kabelsteuerungskasten mit 7 Meter Kabel für W-EH-Seilwinde.

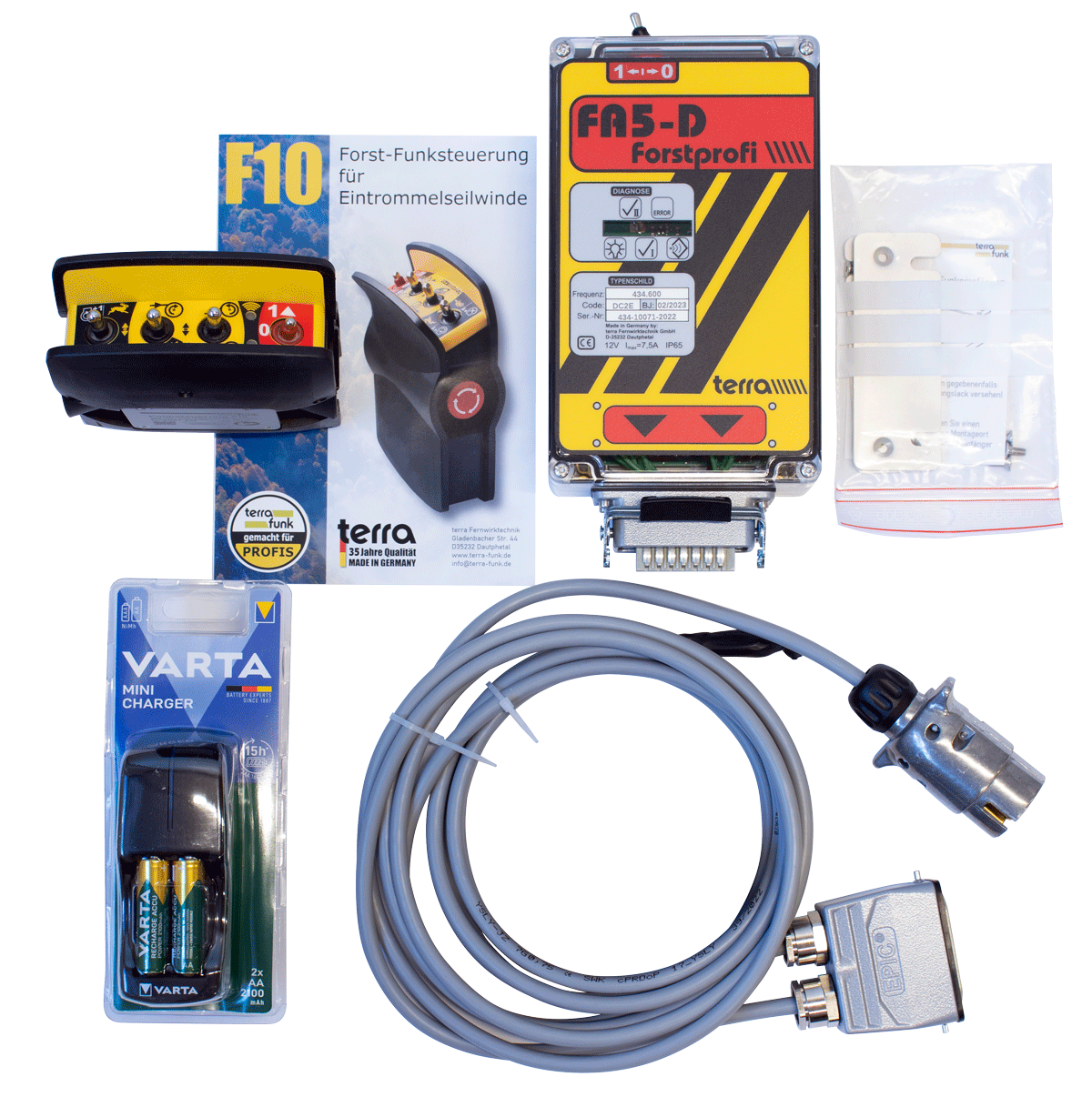

Art.-Nr. 1592
Funkgesteuertes Modell Telenot mit 2 Stk. AA-Batterien. Inklusive Ladegerät.

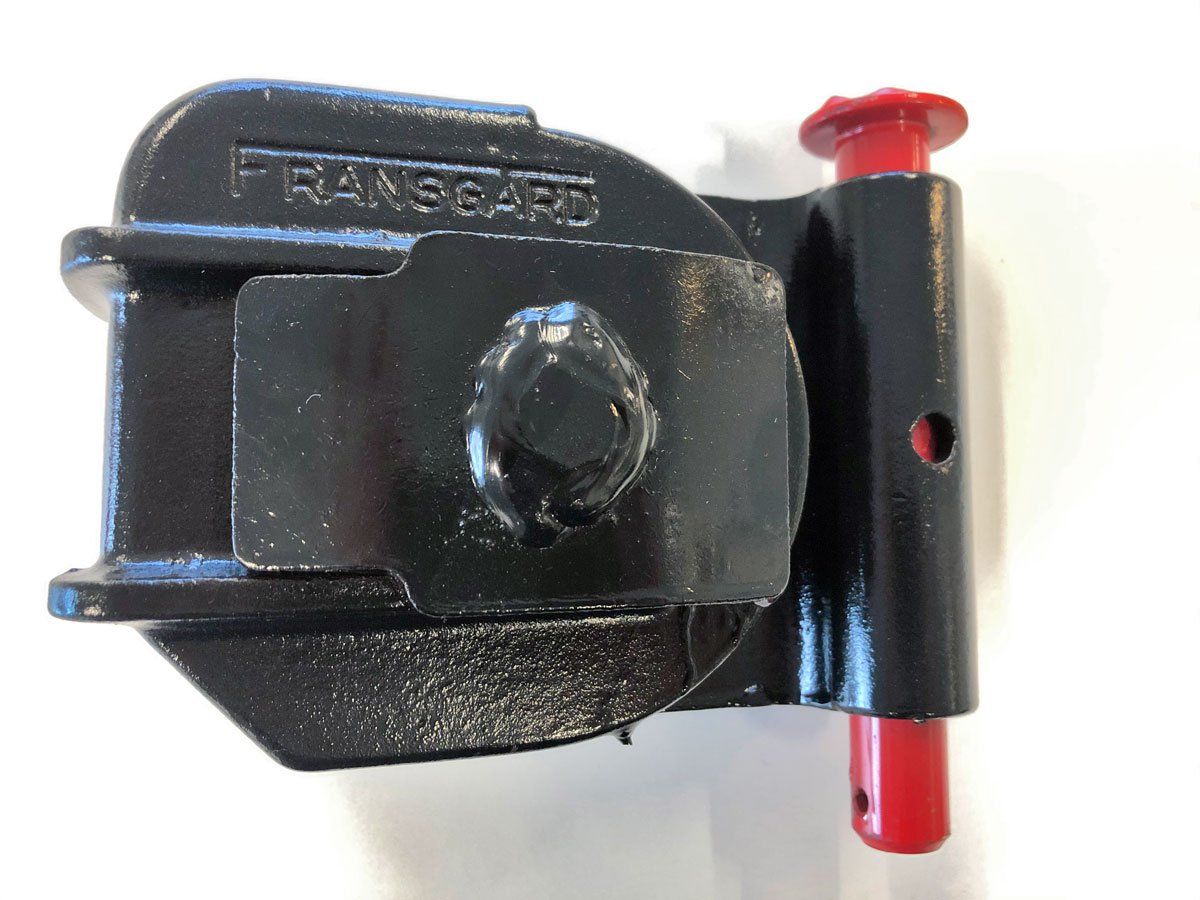

Art.-Nr. 1593

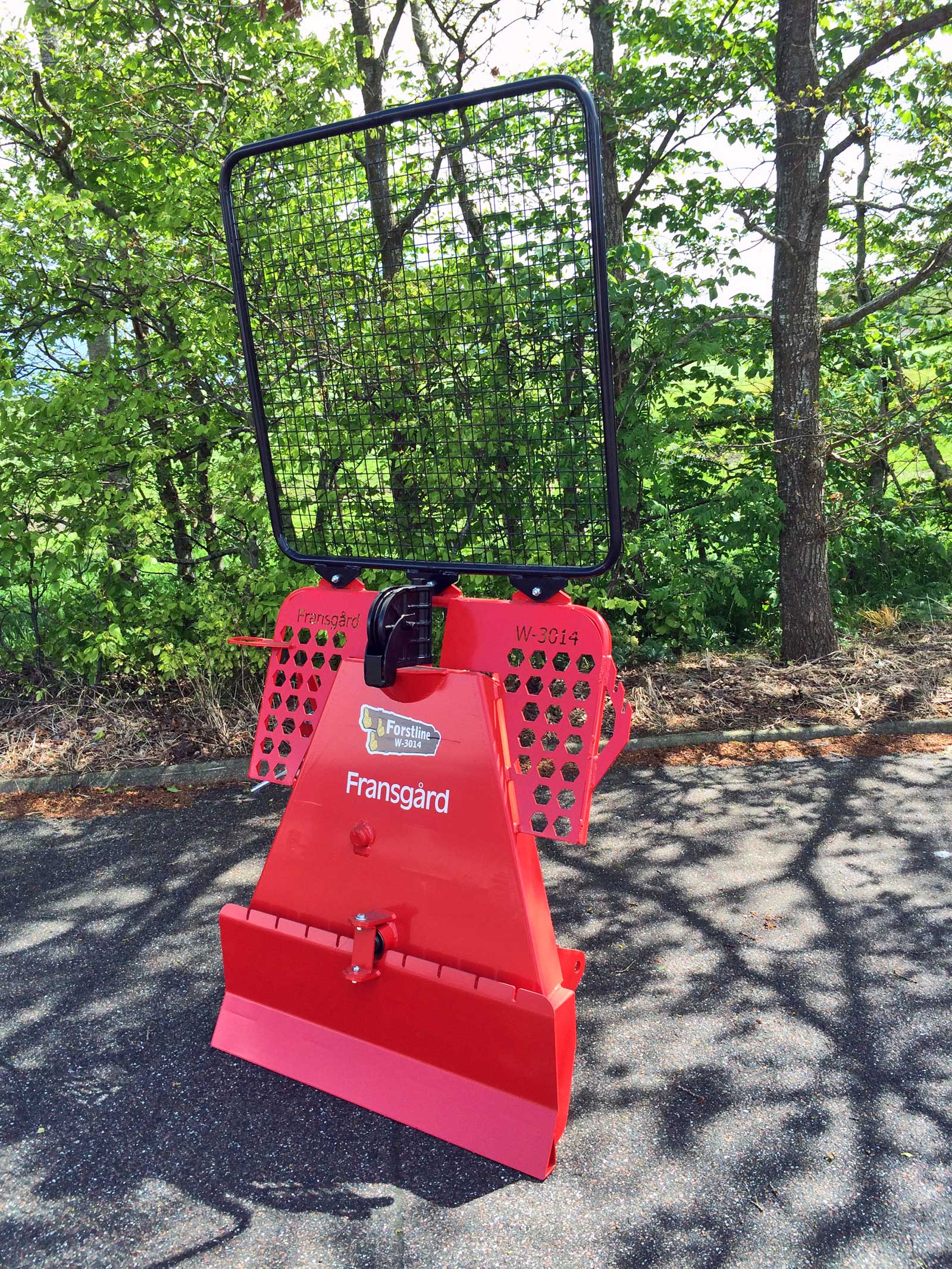

Unterwalze für W-3014.
Art.-Nr. 1597
Funkgesteuertes Modell ELCA mit wiederaufladbarer Batterie. Die Batterie im Handsender ist nicht austauschbar.

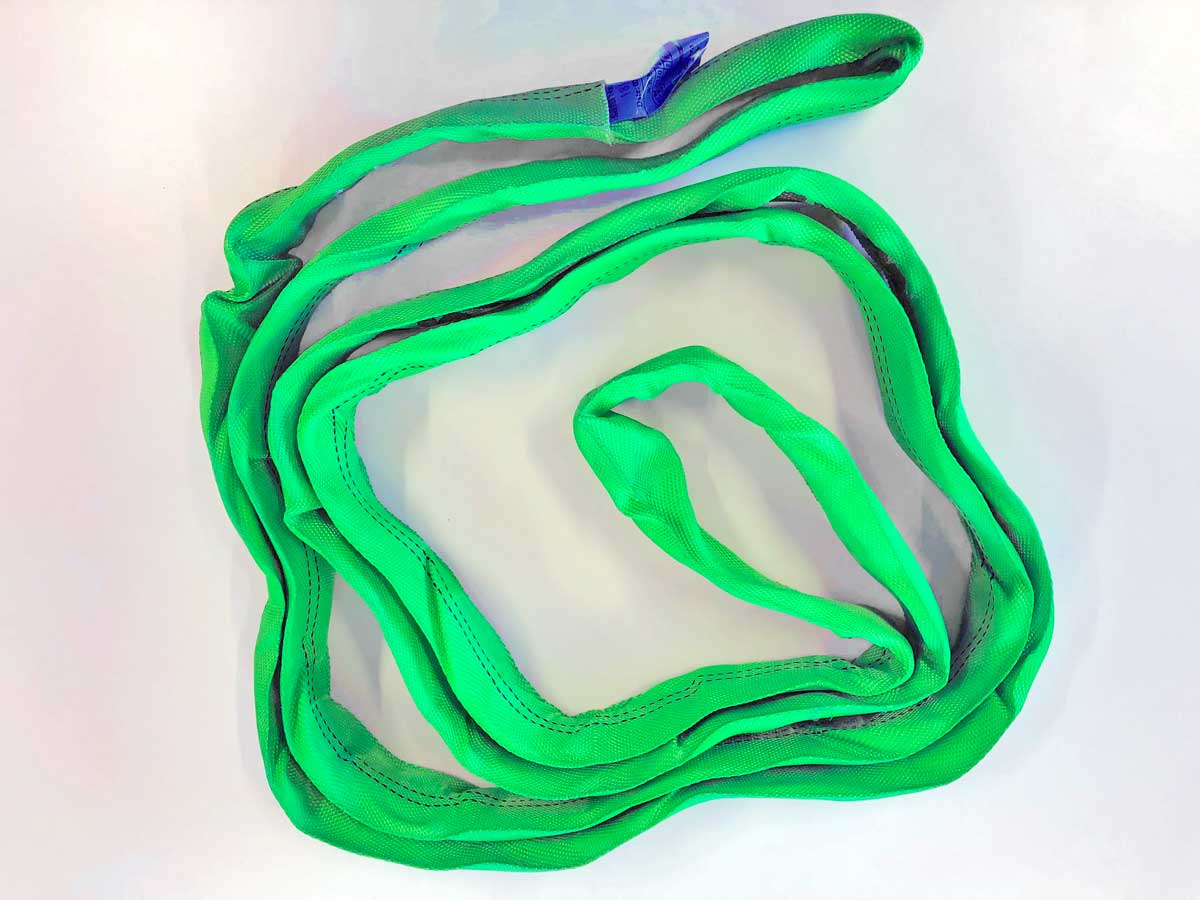

Art.-Nr. 1601
2 m Lastengurt mit einer Bruchlast von 4 Tonnen (empfohlen für Art.-Nr. 1595). Zum Anbringen um stehende Bäume herum, um die Rinde nicht zu beschädigen.
Art.-Nr. 1600
Lastband 2,5 m mit einer Zugfestigkeit von 6 Tonnen (empfohlen für 1596). Zum Anbringen um stehende Bäume herum, um die Rinde nicht zu beschädigen.
Art.-Nr. 1413500
Zapfwelle für W-4011

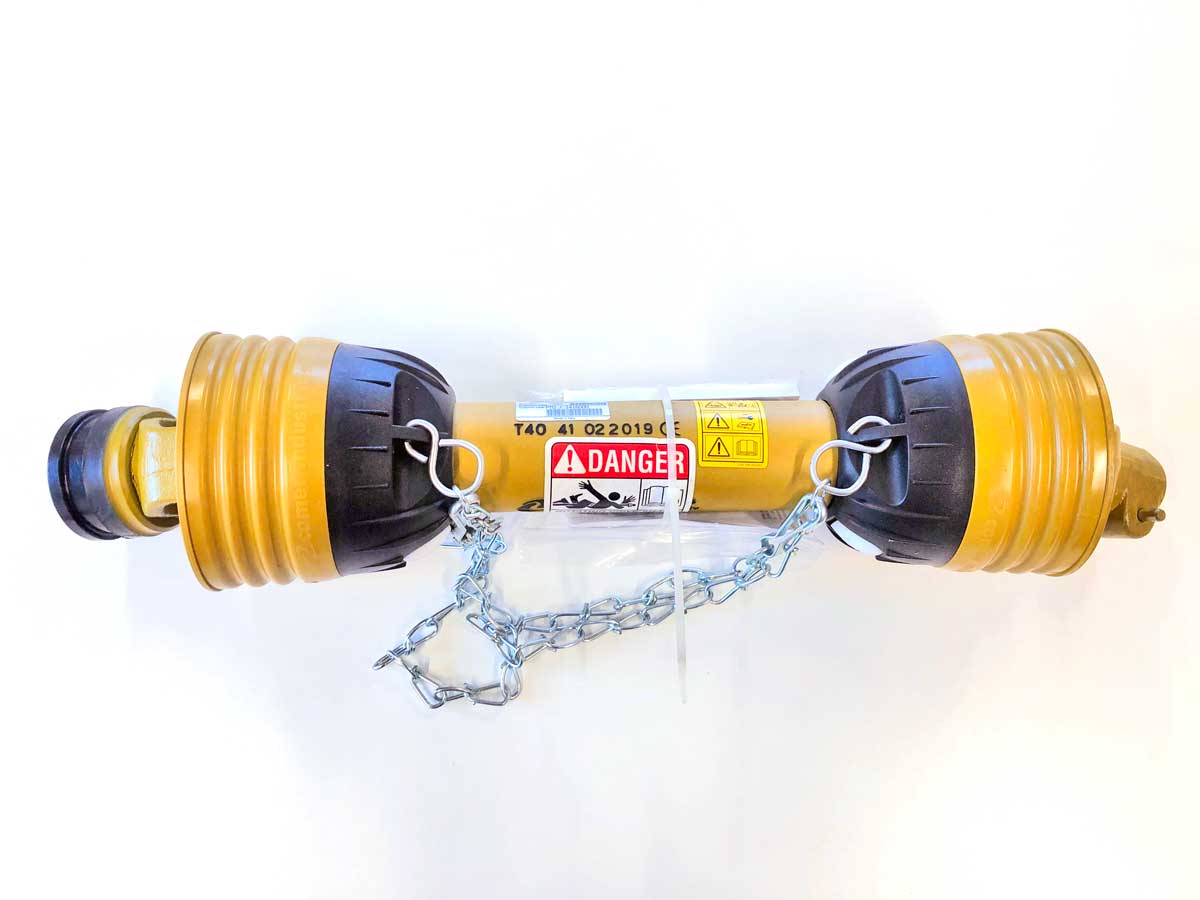

Art.-Nr. 1416000
Zapfwelle für W-4011
Varenr. 1416030
Zapfwelle für W-6011/W-8016/10014.

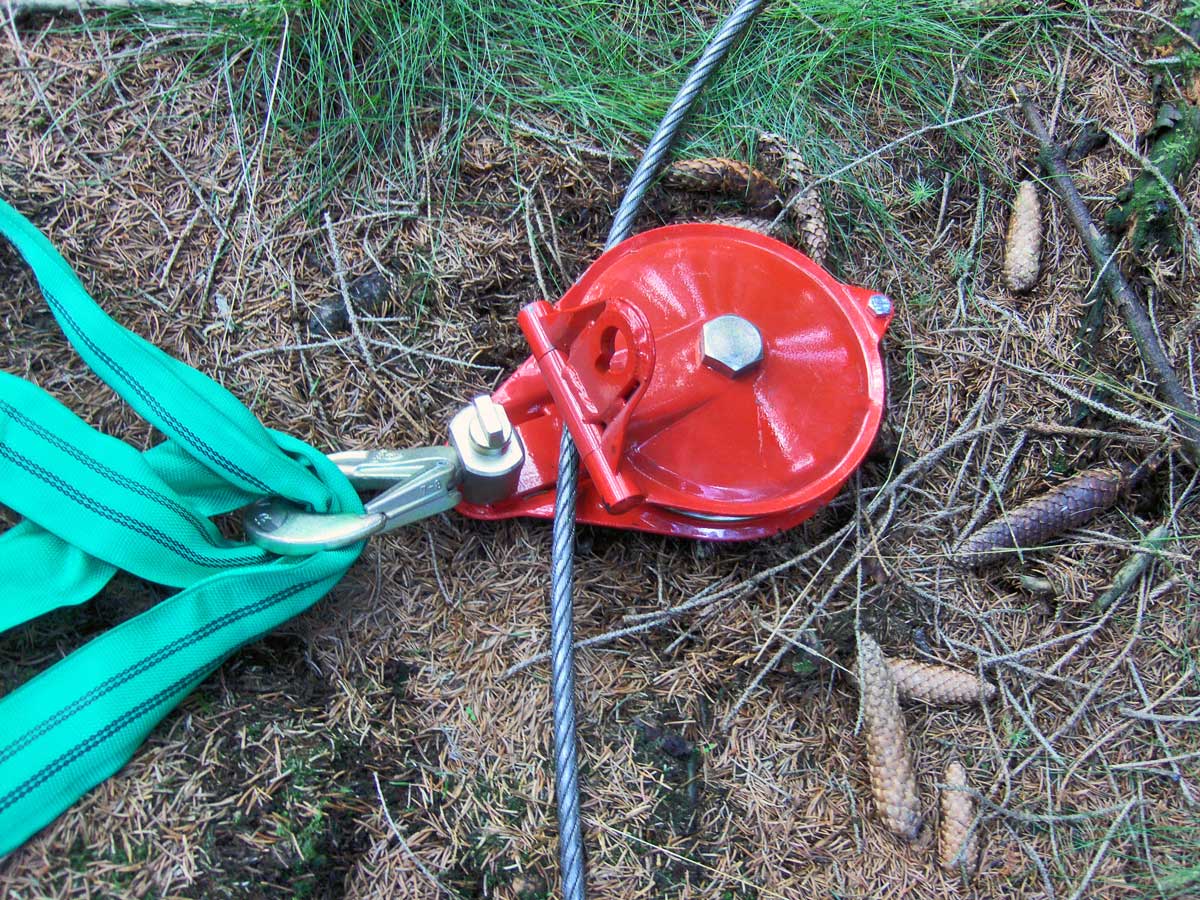

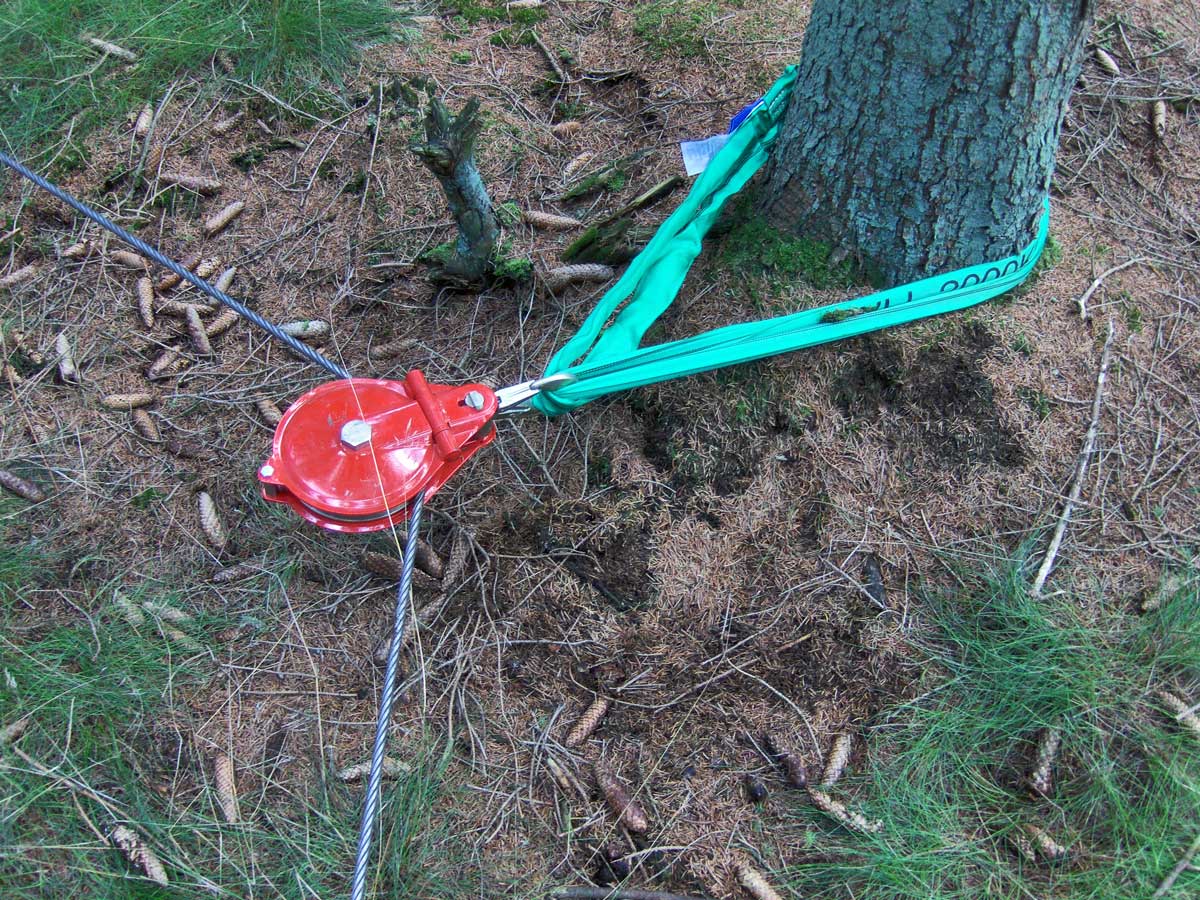

Art.-Nr. 1595
Ferngesteuerte Haspel/Wurfblock für 8-14 mm Draht und Zugkraft bis zu 4 Tonnen. Zur Verwendung bei Zugarbeiten in schräger und abgewinkelter Positionen. Geschlossene Rolle, die dafür sorgt, dass der Draht nicht abspringt. Eigengewicht 6 kg.
Art.-Nr. 1595
Geschlossene Rolle, die dafür sorgt, dass der Draht nicht abspringt. Eigengewicht 6 kg.

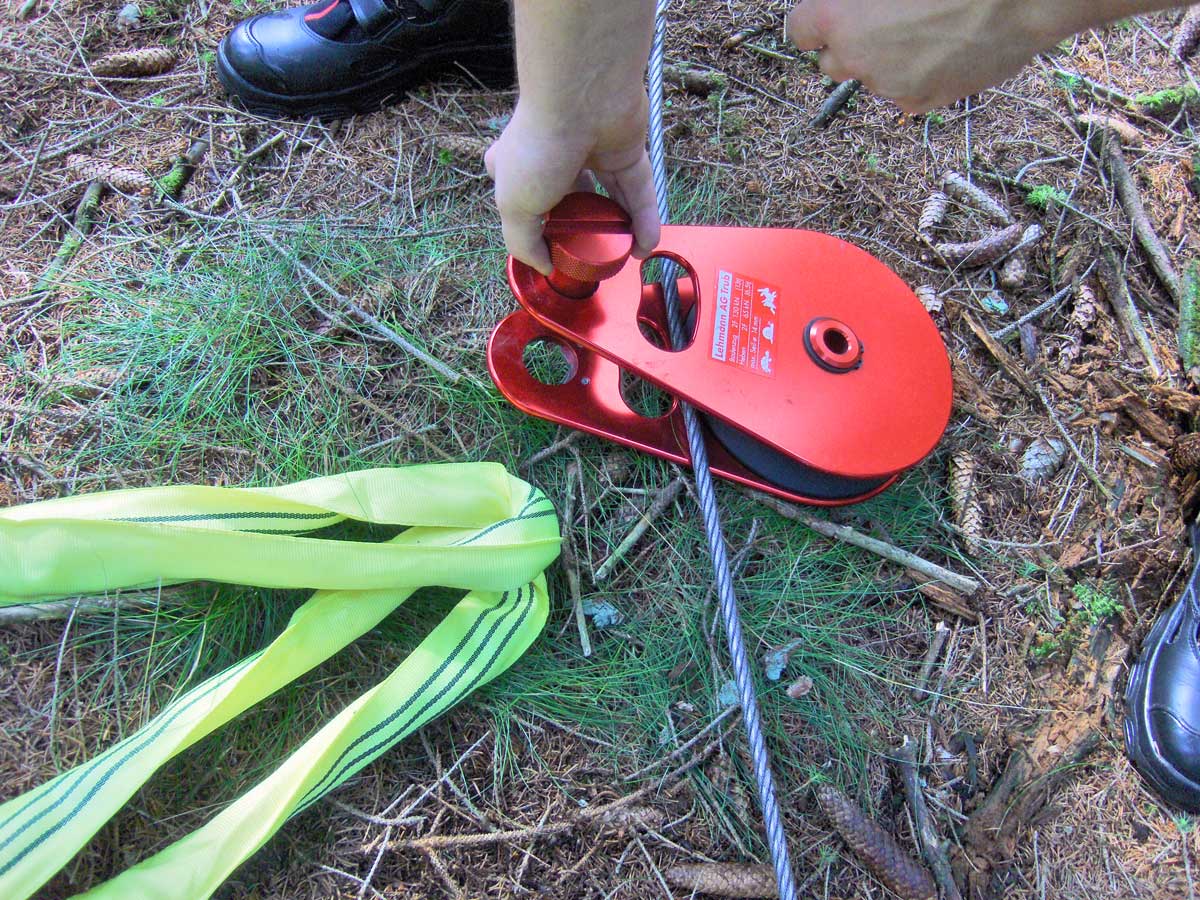

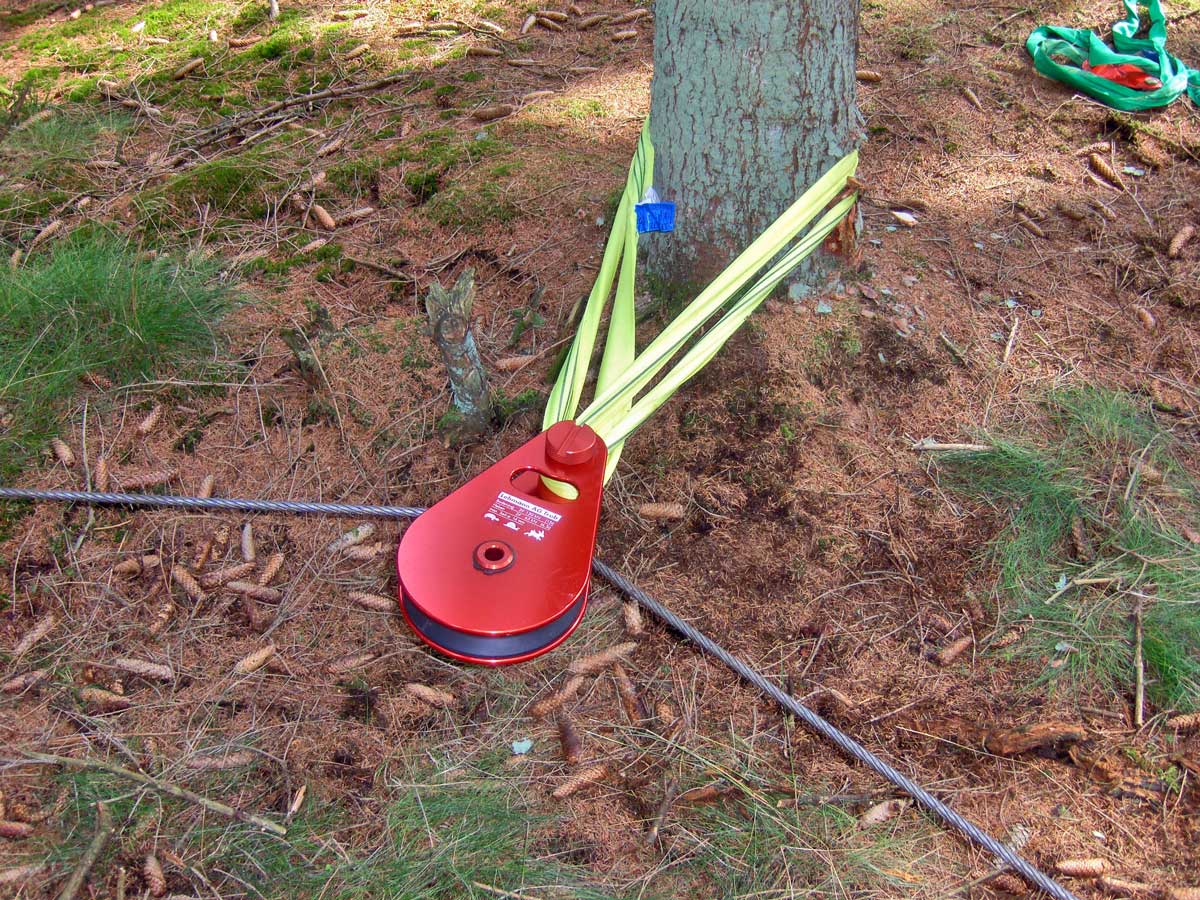

Art.-Nr. 1596
Ferngesteuerter Haspel/Rollenblock für 8-14 mm Draht und Zugkraft bis zu 17 Tonnen. Zur Verwendung bei Zugarbeiten in schräger und abgewinkelter Positionen.
Art.-Nr. 1596
Geschlossene Rolle, die dafür sorgt, dass der Draht nicht abspringt. Eigengewicht 4 kg. Die Haspel ist aus Leichtmetall und mit Karbonfaser-Rädern ausgestattet.

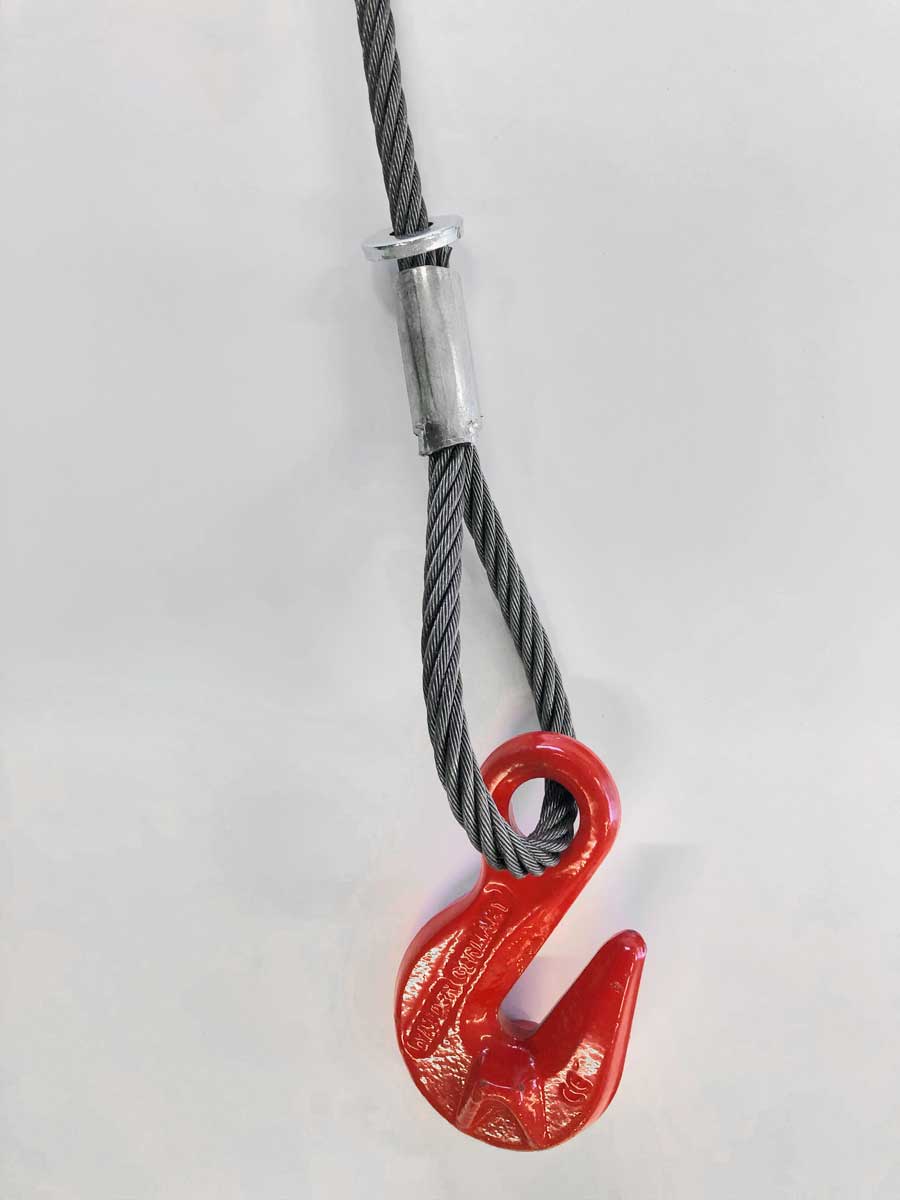

Art.- Nr 8-14mm* 30-120m
Stahldraht inkl. Endhaken und Anschlagscheibe. Qualität 6x26WS+IWRC mit Stahlkern. Bei der Bestellung wird die Dicke in mm + Länge in Metern angegeben.

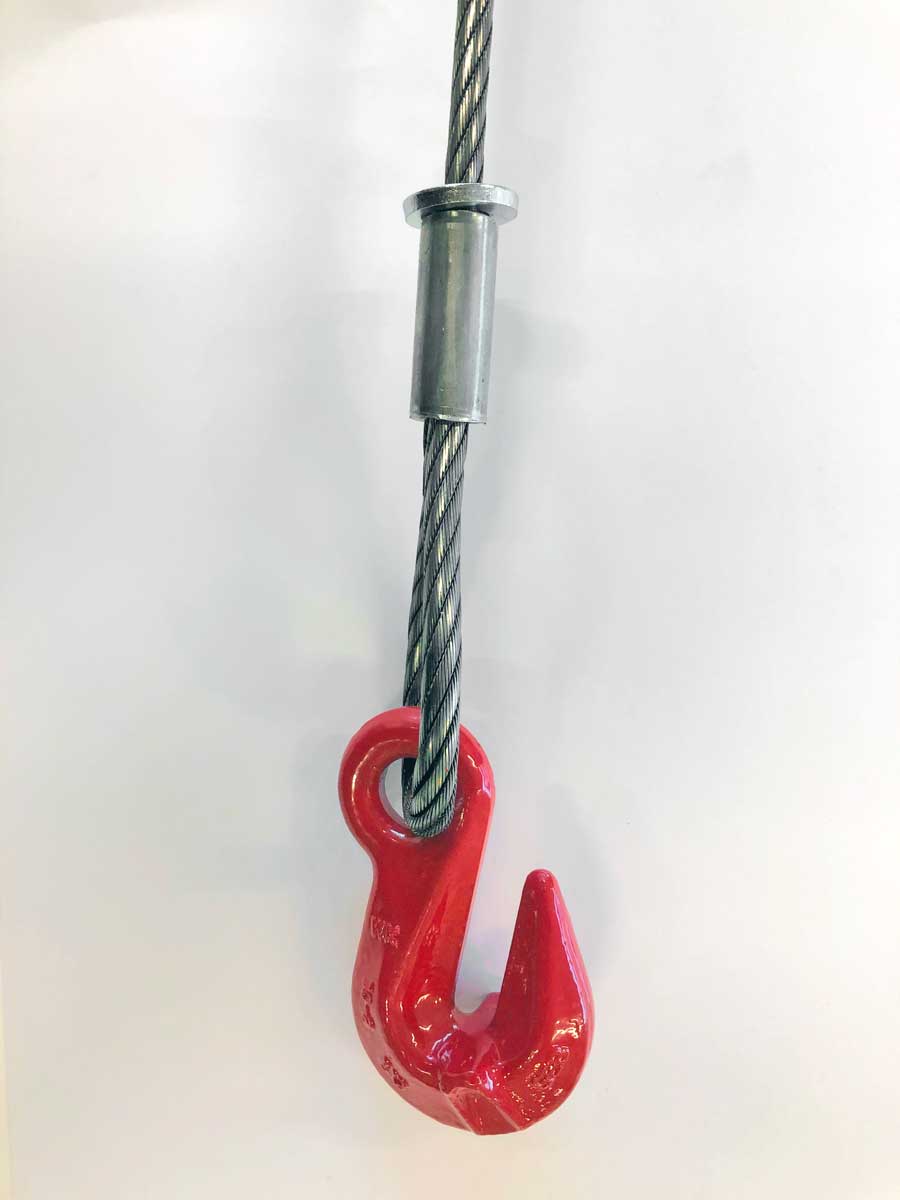

Art.- Nr. P8-14 mm*30-120 m
Gepresster Stahldraht inkl. Endhaken und Anschlagscheibe. Qualität 6x25F+IWRC mit Stahlkern. Vollkommen rund und haltbarer, wird nicht flach auf der Trommel gequetscht. Bei der Bestellung wird P + Dicke in mm + Länge in Metern angegeben.

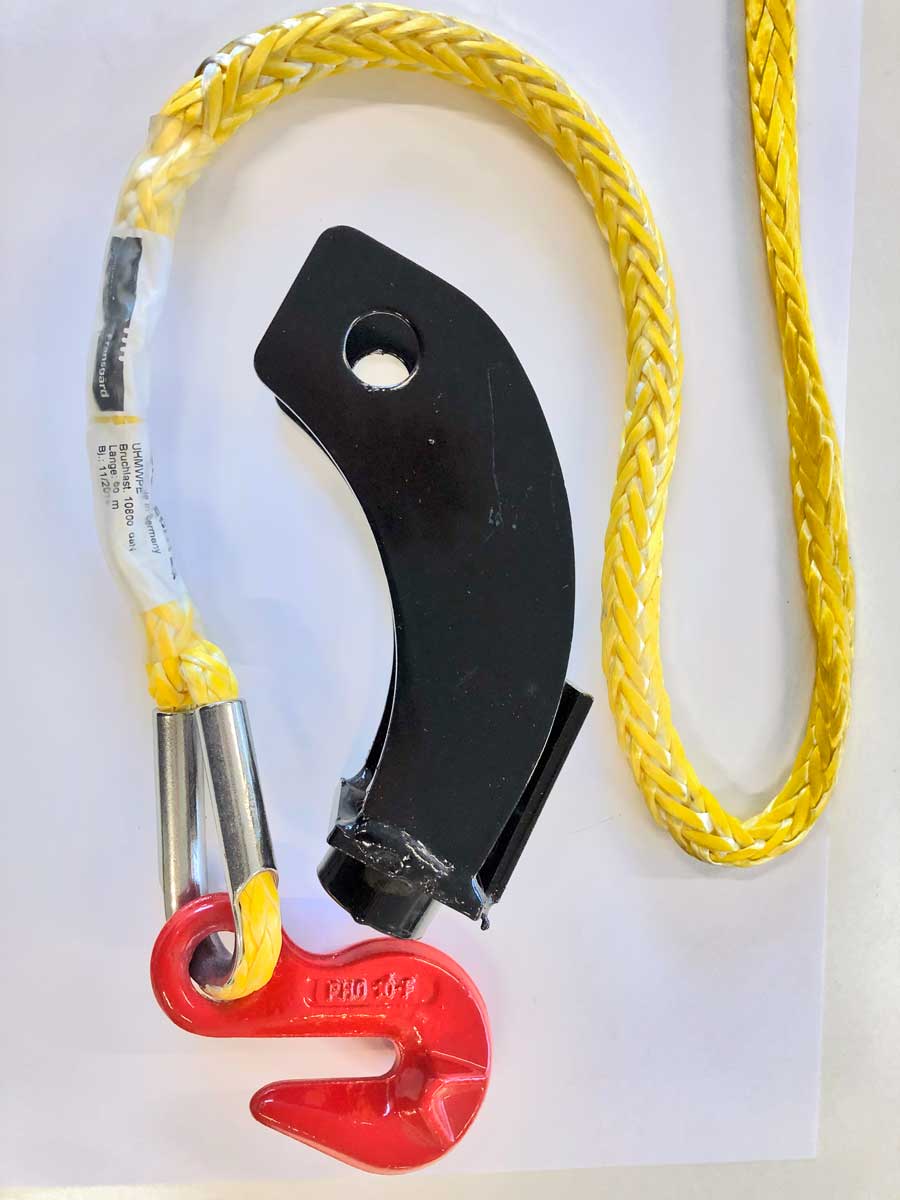

Art.- Nr. N8-16 mm* 40-90 m
Novoleen-Draht inkl. Endhaken. Geringes Eigengewicht und sehr leicht in den Wäldern zu befördern. Wenn Sie von Stahldraht auf Novoleen-Draht umsteigen, muss die Drahtführung immer gegen eine Version mit Messingbuchse ausgetauscht werden – das bitte bei der Bestellung angeben. Inklusive Anleitung. Bei der Bestellung wird N + Dicke in mm + Länge in Metern angegeben.

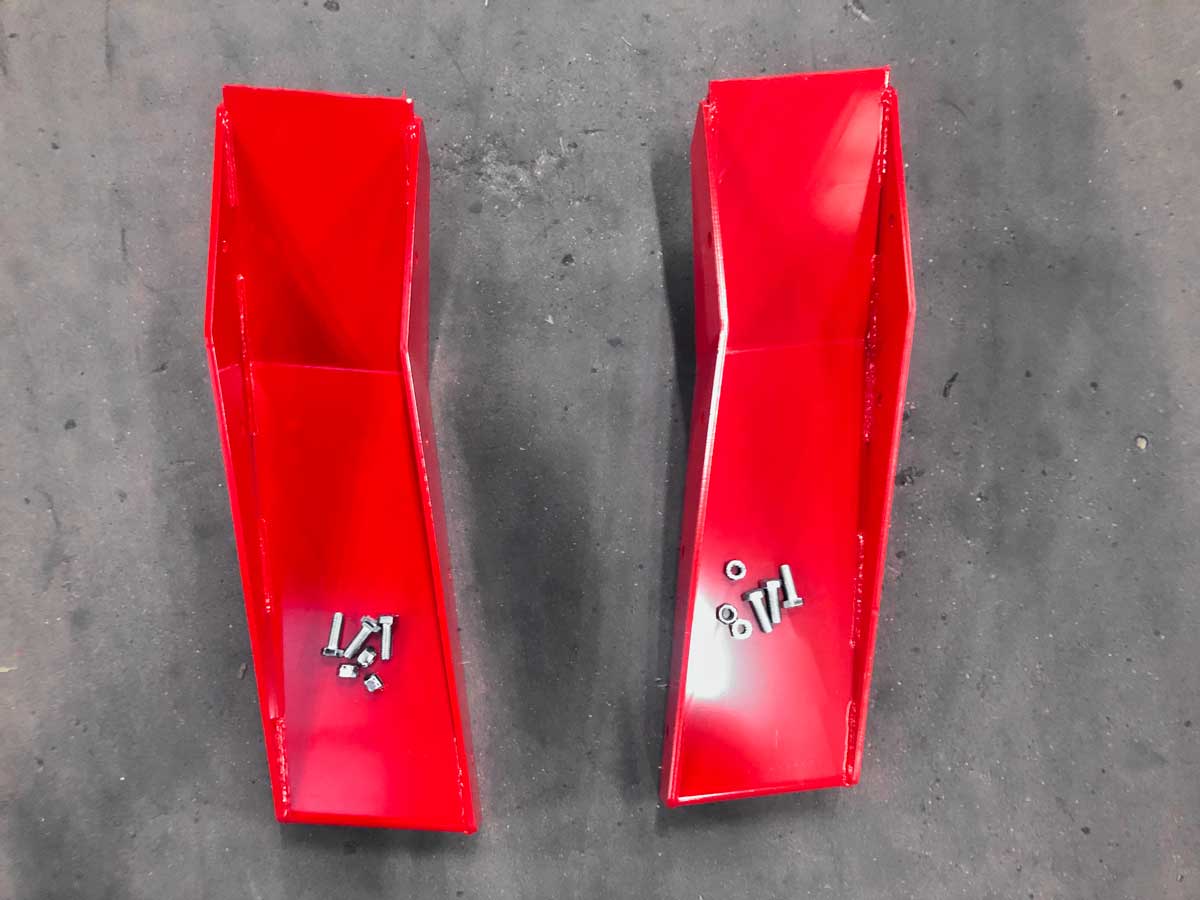

Art.- Nr. 1560
Verlängerungsplatten für die Schaufelstütze an W-6011/W-6011-EH. Aufzuschrauben.

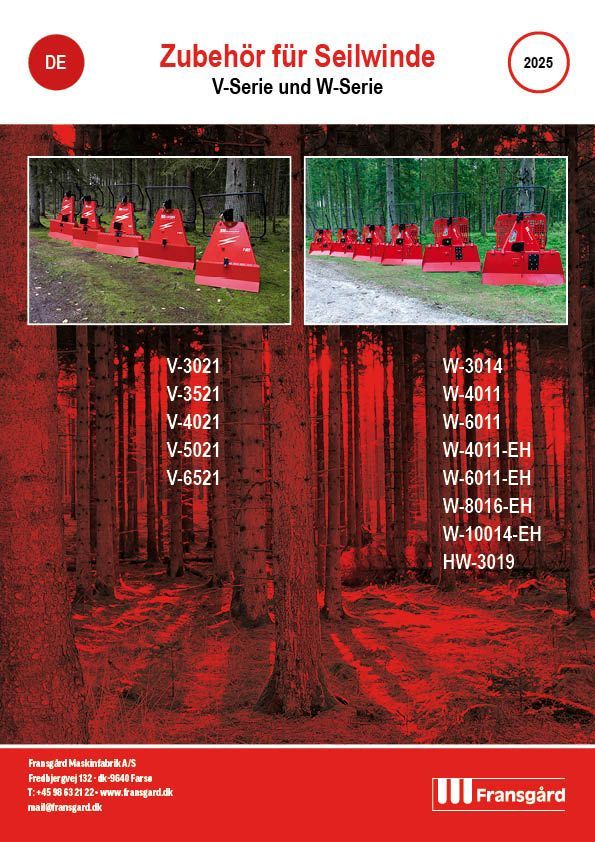

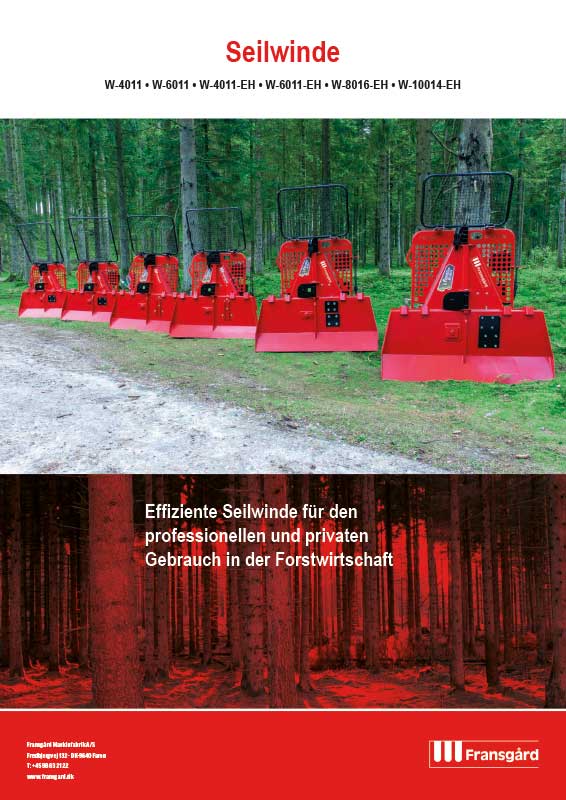

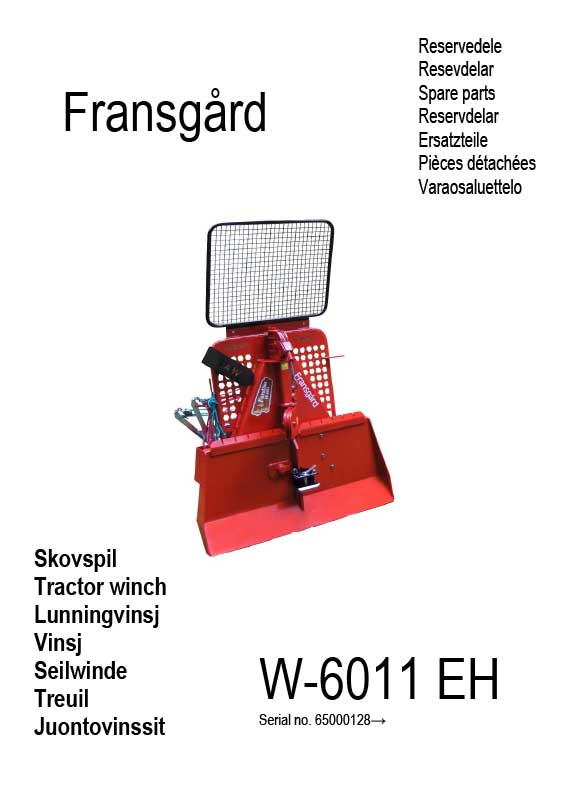

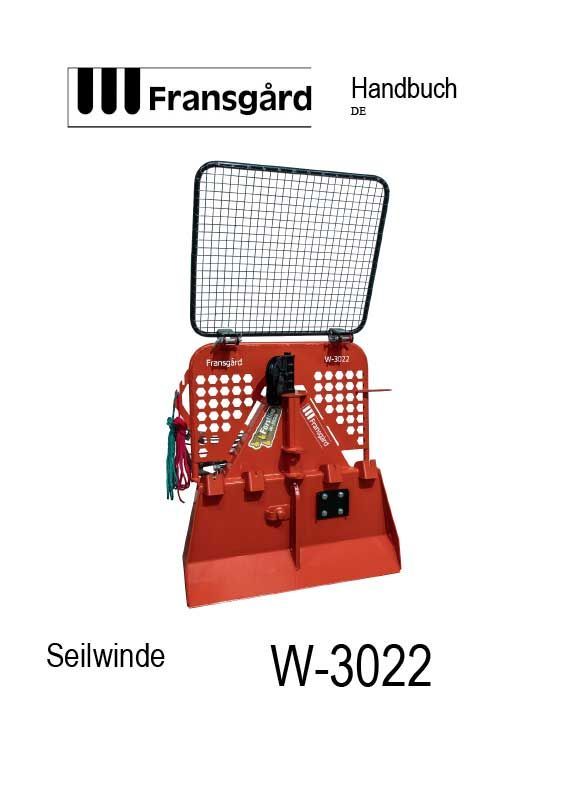

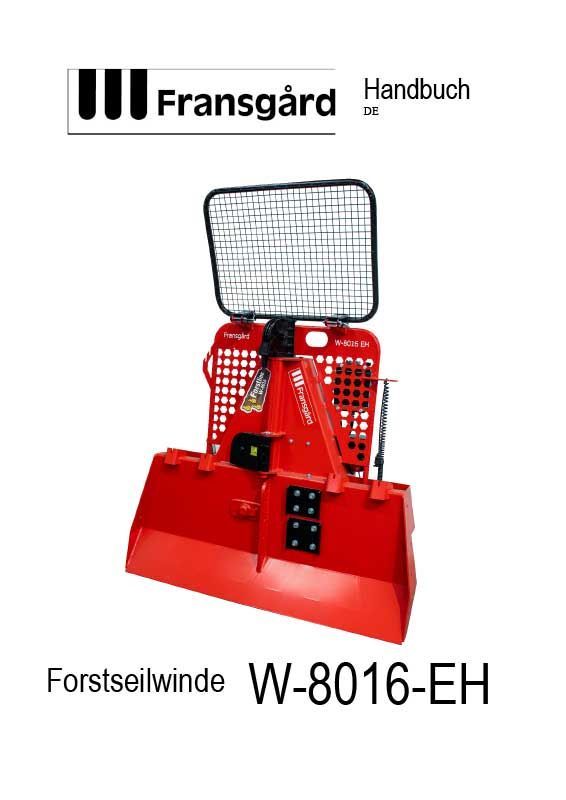

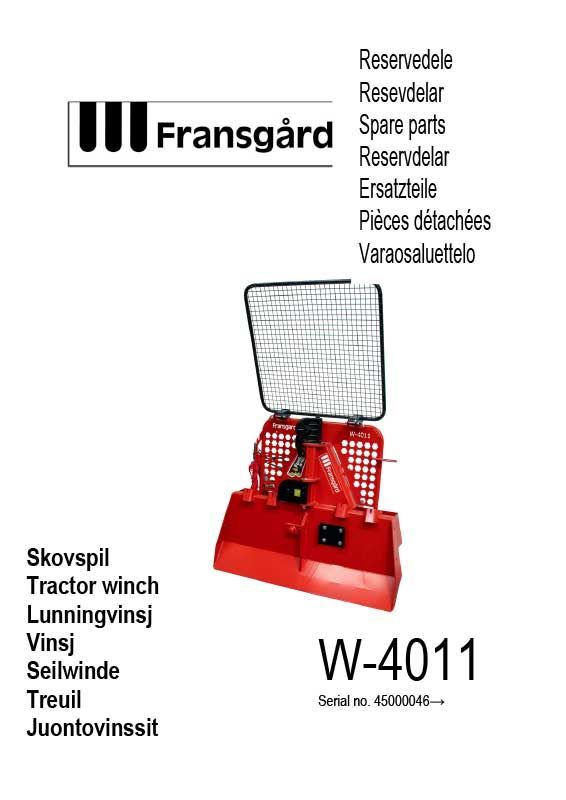

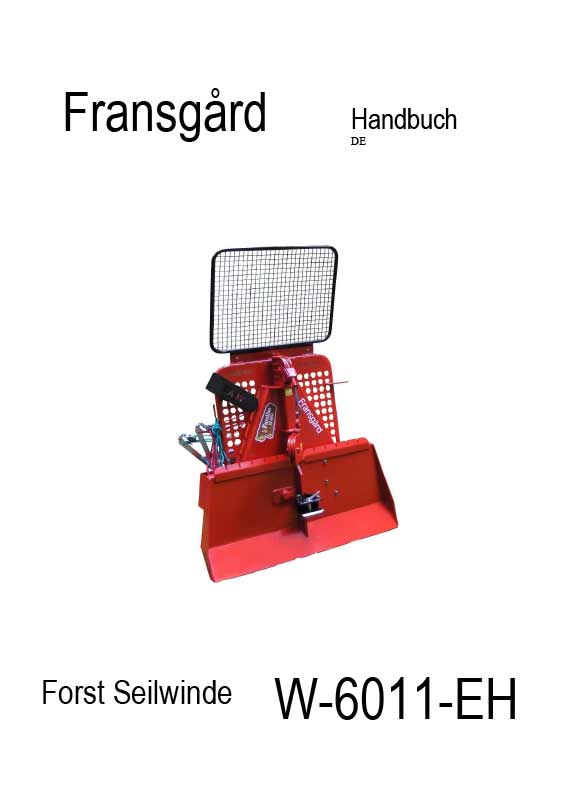

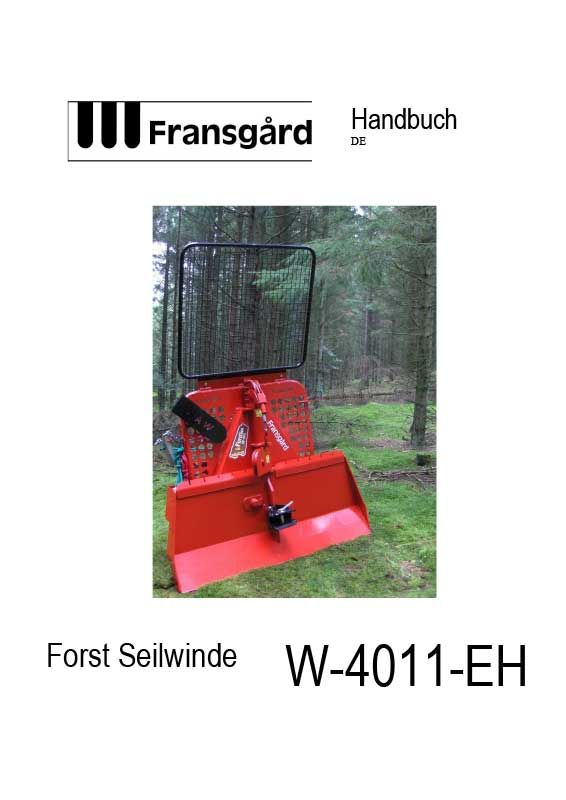

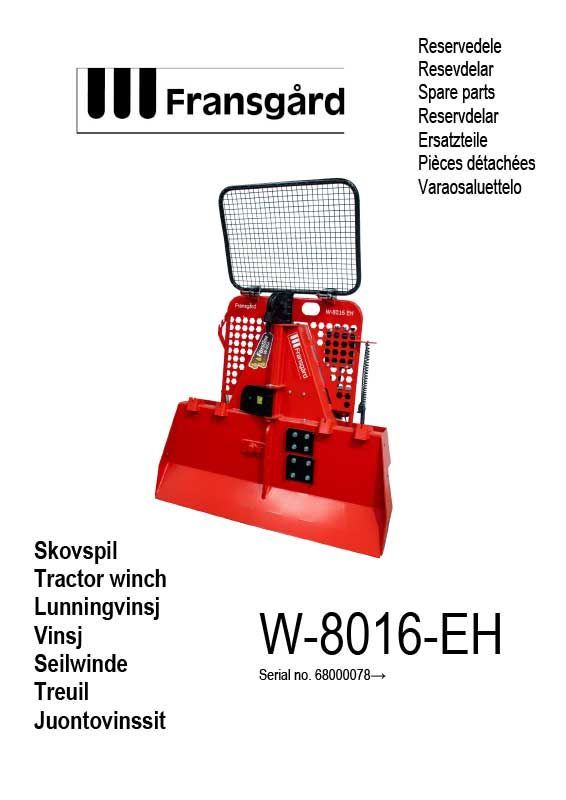

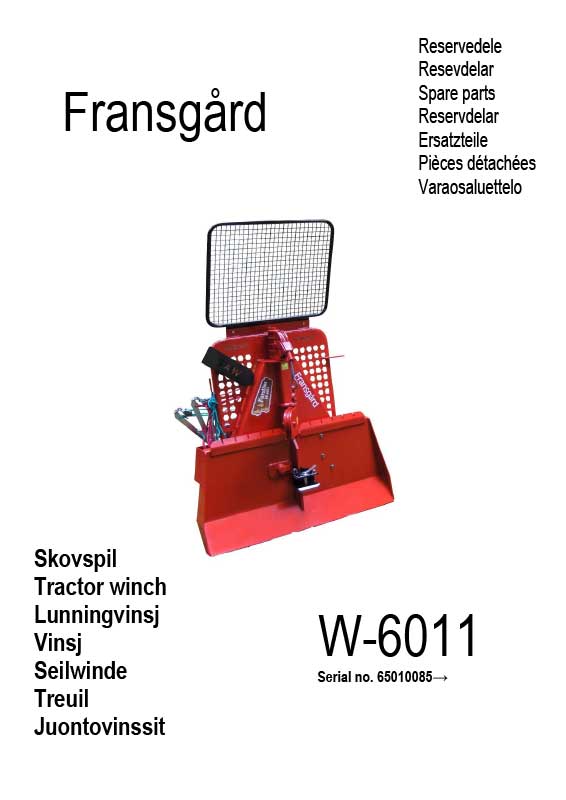

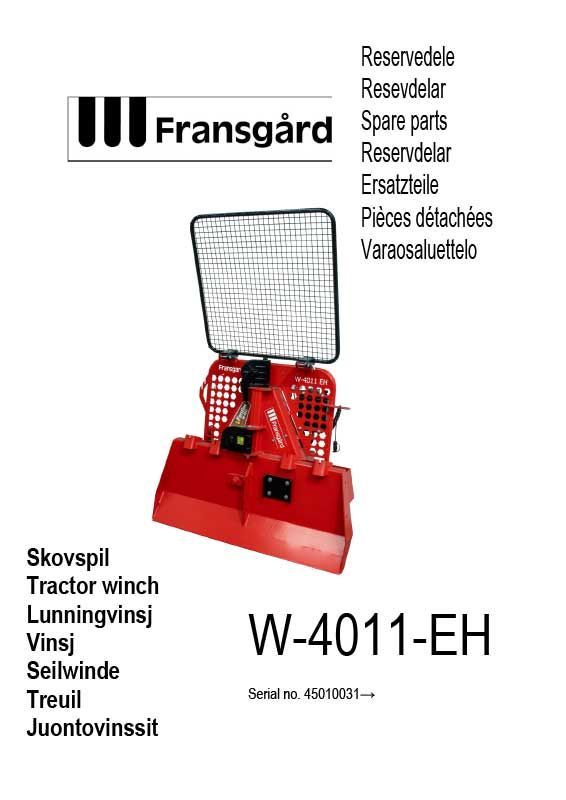

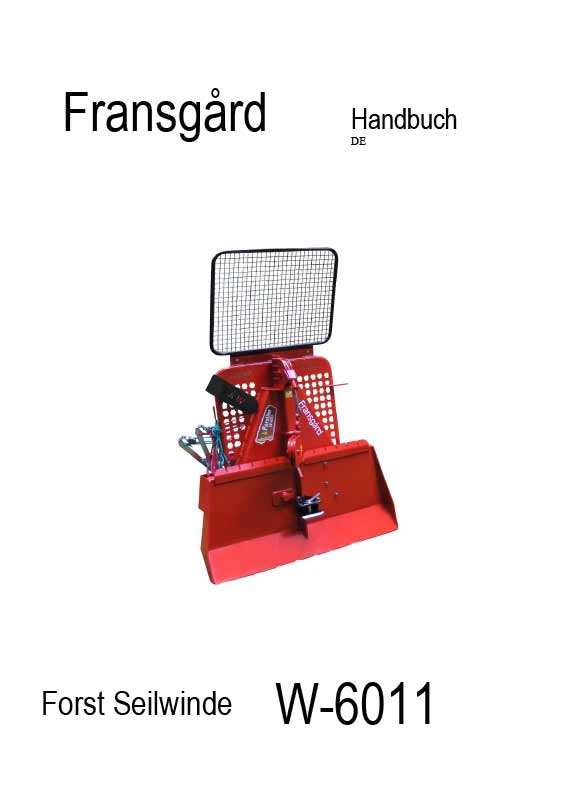

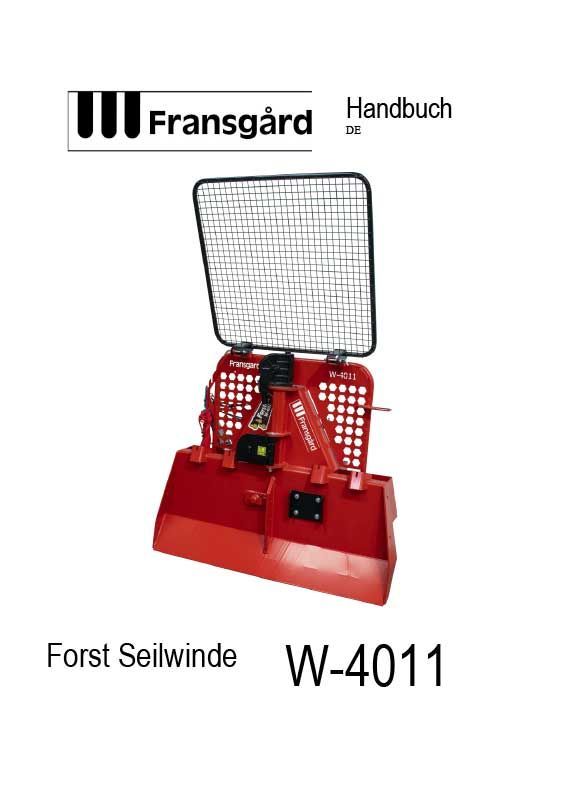

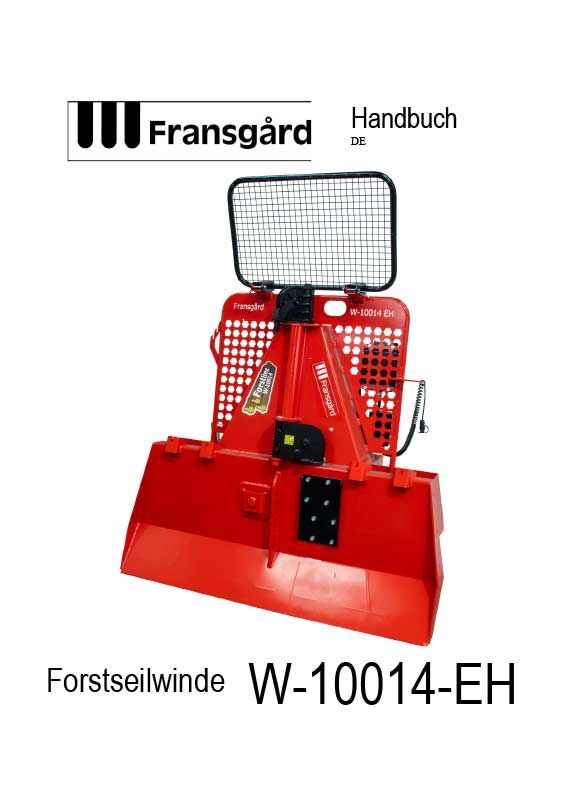

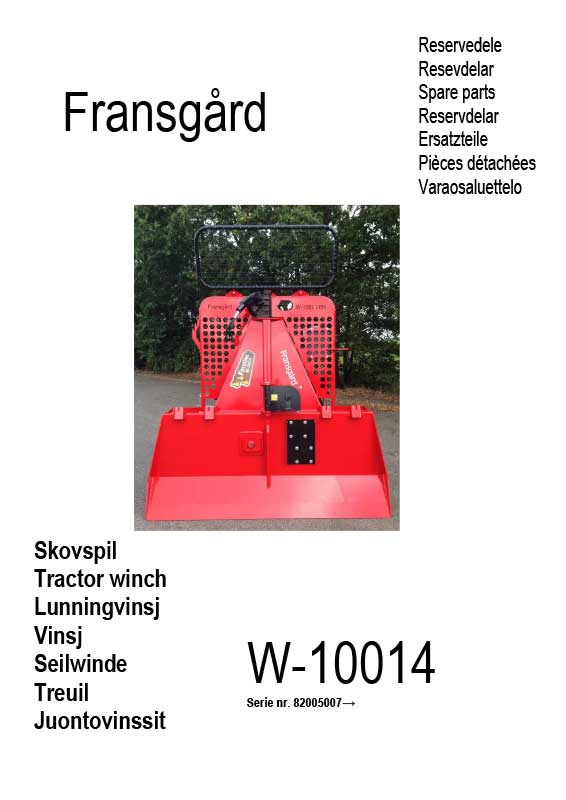

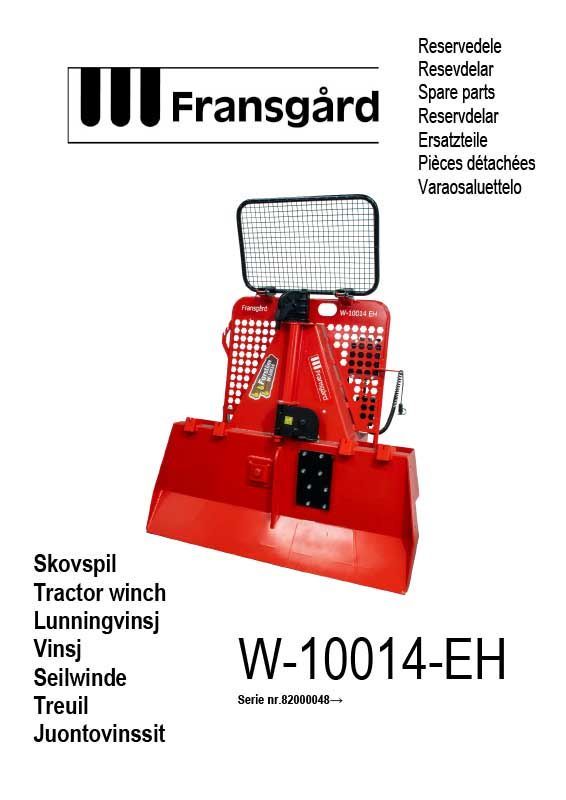

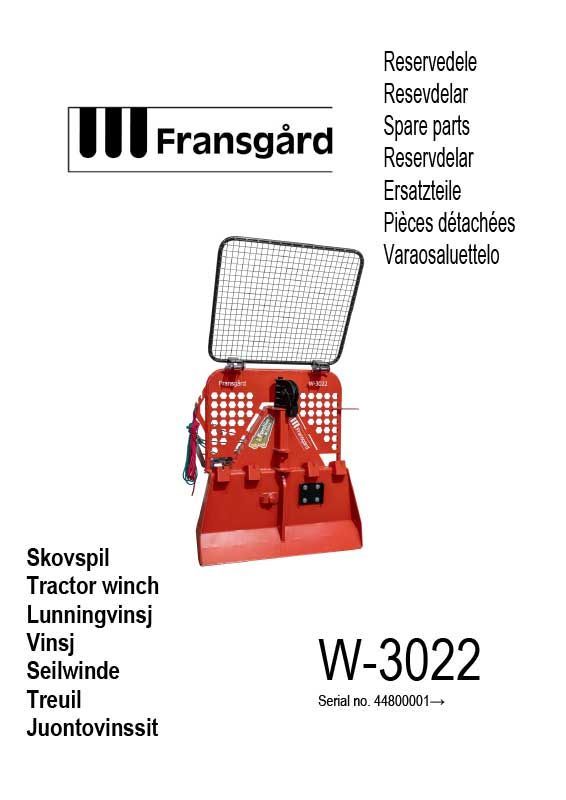

PDF-Dateien zu den Seilwinden der W-Serie herunterladen
