Schneefräse S-180K · S-180K3 · S-220-1 · S-220-3 · S-245-1
Präsentation
Bei der S-Serie handelt es sich um 2-stufige Modelle, die auf der Grundlage des meistverkauften S-220-Modells von Fransgård entwickelt und hergestellt werden. Hinter den Modellen stehen jahrelange Erfahrung und ein ständiger Fokus auf Funktionalität und Optimierung.
Die Konstruktion mit einer Einzugsschnecke und einem soliden Auswurfgebläse ist besonders effektiv bei der Handhabung von mittleren bis großen Mengen an festem, schwerem Schnee. Die Schneefräse richtet sich an preisbewusste Verbraucher, die keine Kompromisse bei Qualität und Funktionalität eingehen wollen.
Praktische Details erhöhen die Funktionalität
Die S-180K und S-180K3 sind kompakte Schneefräsen mit hoher Zuverlässigkeit, großer Kapazität und niedrigen Betriebskosten. Die Modelle können mit Rädern, hydraulischer Landeklappe, Kantenflügeln usw. ausgestattet werden. Das Ergebnis ist eine semiprofessionelle Schneefräse, bei der die Qualität und die leistungssteigernden Komponenten der größeren Modelle bis ins kleinste Detail umgesetzt sind.
Die kompakte Düse mit abschmierbaren Mittel- und Oberklappen sorgt für eine gute Kontrolle über den Schnee und bietet dem Bediener eine gute Sicht. Alle Modelle sind mit Hardox 500 Schleppschuhen und Verschleißstahl ausgestattet.
Technische Daten:
| Modell: | S-180K/K3 | S-220-1 | S-220-3 | S-245-1 |
|---|---|---|---|---|
| Arbeitsbreite | 180 cm | 220 cm | 220 cm | 245 cm |
| Arbeitsbreite mit Kantenflügel h/v | +10/ - | +10 / +10 | +10 / +10 | +10 / +10 |
| Durchmesser des Auswurffächers | 66 cm | 66 cm | 66 cm | 72 cm |
| Tiefe des Auswurffächers | 24 cm | 24 cm | 24 cm | 28 cm |
| Durchmesser der Einführschraube | 35 cm | 35 cm | 35 cm | 35 cm |
| Zwischenklappe | Std. | Std. | Std. | Std. |
| Hydraulische Klappe oben | Möglich | Möglich | Möglich | Möglich |
| Magazin für Federbolzen | Std. | Std. | Std. | Std. |
| 3-Punkt-Aufhängung Kategorie | I/II | II | II | II |
| Getriebedrehzahl | 540/1000 | 540 | 540/1000 | 540 |
| Getriebeleistung Nennzapfwelle | 51/74 kW | 51 kW | 74 kW | 51 kW |
| Wirkung erforderlich | 50 HK | 60 HK | 60 HK | 70 HK |
| Druck-/Frontmontage | Nein/Ja | Nein | Ja | Nein |
| Eigengewicht | 610/625 kg | 680 kg | 695 kg | 750 kg |
Einzelheiten
Drehkranz
Alle Ausläufe sind auf einem abschmierbaren Kugellager gelagert, wodurch der Auslauf leicht und frei um 360 Grad gedreht werden kann.
3-Punkt-Aufhängung S-180
Die hochbelastbare 3-Punkt-Aufhängung ist serienmäßig Kat. I/II und umkehrbar, so dass der S-180K3 sowohl im Front- als auch im Heckanbau eingesetzt werden kann.
Schraube in oberer Klappe
Alle S-Modelle sind mit abschmierbaren Bolzen in den mittleren und oberen Klappen ausgestattet, um Vibrationen zu minimieren und die Lebensdauer zu verlängern.
Bolzen für 3-Punkt
Die reversible 3-Punkt-Aufhängung wird sowohl mit einer Durchgangsschraube als auch mit einer Sicherungsschraube mit Kontermutter verschraubt. Alle Bolzen sind verzinkt.
Klemmschelle für Zapfwelle
Die Schneefräsen sind standardmäßig mit einer Halterung für die Zapfwelle ausgestattet, wenn die Maschine abgestellt ist. Drehen Sie sich beim Arbeiten mit der Maschine leicht zur Seite.
Verstärkung an der Seite
Der Hauptrahmen der Schneefräsen ist seitlich verstärkt und für die Montage des Kantenflügels an beiden Seiten vorbereitet.
Getriebe-1
Das Getriebe unserer -1-Version ist gut geschützt im Hauptrahmen untergebracht und kann bei Wartungsarbeiten leicht entfernt werden.
Gummischirm
Der robuste Gummischirm vor dem Gebläse schützt den Traktor vor Steinsplittern und ähnlichem.
Zufuhr über Schnecke
Die robuste Schnecke mit leistungsstarken Spulen und Einlässen vor dem Fächer sorgt für eine optimale Beschickung des Fächers.
Kettenschirm
Der Kettenschirm auf der linken Seite dient sowohl als Verstärkung des Hauptrahmens als auch als Verschleißplatte gegen die Schneekante.
Kettenspanner
Der Kettenspanner für die Antriebskette der Schnecke ist so angebracht, dass er von außen leicht zu bedienen ist.
Kettenzug
Der Kettenantrieb erfolgt über eine hochbelastbare 1-Zoll-Kette und ein Ritzel am Kettenspanner.
Lager bei der Schnecke
Die Schnecke ist mit robusten Flanschlagern ausgestattet, die von außen geschmiert werden können.
Hebeöse
Die Schneefräsen sind standardmäßig mit Hebeösen für den Transport oder den Transport zum Ort der Lagerung über den Sommer ausgestattet.
Magazin für Federbolzen
Stauraum für bis zu 10 Federbolzen, damit sie immer griffbereit sind.
Mittlere und obere Klappe
Alle Schneefräsen sind serienmäßig mit einer mittleren und einer oberen Klappe ausgestattet, mit denen Sie die Schneefräse präzise steuern können.
Ölmotor, Auslauf
Der Ölmotor mit Zahnrad, der den Auslauf um 360 Grad drehen kann, ist gut geschützt an der Rückseite der Schneefräse angebracht.
Sicherheitsgitter am Auslauf
Der Auslauf ist serienmäßig mit einem Schutzgitter ausgestattet, das einen versehentlichen Kontakt mit dem Laufrad verhindert.
Scheibe auf Schnecke
Eine Scheibe an jedem Ende der Schnecke optimiert den Schneedurchfluss in die Maschine.
Gleitschuhe
Die höhenverstellbaren Verschleißschuhe aus Spezialstahl sind Standard.
Verschleißstahl
Wendbarer glatter/glatter Verschleißstahl aus speziellem Verschleißstahl ist Standard. Auf Anfrage auch mit gezahntem Verschleißstahl erhältlich.
Einstellbeschlag auf Auslauf
Manuelle Einstellung der mittleren und oberen Klappen ohne Verwendung von Werkzeugen. Die hydraulische Einstellung ist optional (Art.-Nr 2227).
Zahnkranz
Der kräftige Zahnkranz am Auslauf wird von einem Zahnrad angetrieben, das mit Loctite am Ölmotor befestigt ist und sicher unter der Abschirmung sitzt. Eine sehr zuverlässige Lösung.
Obere Klappe
Die obere Klappe kann so weit abgewinkelt werden, so dass z. B. beim Passieren einer Nebenstraße Schnee zwischen Traktor und Schneefräse abgeworfen werden kann.
Getriebe -3
Front- und Heckschneefräsen werden als Strich 3 (-3) bezeichnet, was bedeutet, dass das Getriebe 3 Zapfwellenausgänge hat.
Beide Ausgänge auf dieser Seite sind für 1000 U/min ausgelegt. Der linke Ausgang ist für die hintere Montage, der rechte für die vordere Montage.
Entlüftung des Getriebes
Die Entlüftung des Getriebes wird angehoben, um zu verhindern, dass bei der Schneeschmelze Wasser in das Getriebe eindringt.
Schirm am Kardangelenk
Der Schirm am Kardangelenk mit Federbolzen kann ohne Werkzeug hochgedreht werden, so dass der Federbolzen leicht zu ersetzen ist.
Flügel
Das Hochleistungsgebläse mit 4 schaufelförmigen Flügeln ist mit einem massiven Lagerjoch montiert und mit 6 Stiftschrauben an der Welle verschraubt.
Sicherheitsfederbolzen
Das Kardangelenk am Getriebe hat einen eingebauten Federbolzen als Sicherheit, falls die Schneefräse überlastet wird. Das gilt auch für die Zapfwelle. Dies ist jedoch keine Garantie gegen Schäden an anderen Teilen der Fräse.
Extras:
Art.-Nr. 1417102 Zapfwelle
Zapfwelle mit 8 mm 8.8 Federbolzen
Art.-Nr. 2201
Beschlag mit Federauslösung an 3-Punkt. Dieser kann beim Ziehen von Schneefräsen montiert werden und entlastet werden, wenn man eine Abdeckung oder ähnliches trifft.
Art.-Nr. 2227
Hydraulikzylinder zum Verstellen der oberen Klappe des Auslaufs, um schnell zu steuern, wohin der Schnee geworfen wird.
Art.-Nr. 2230
Schwenkradsatz für S-220/S-245. Die Räder sind mit Schaumstoff gefüllt, was für eine höhere Tragfähigkeit sorgt und Pannen vermeidet.
Art.-Nr. 2231
Radsatz mit festen Rädern für S-180. Die Räder sind mit Schaumstoff gefüllt, was für eine höhere Tragfähigkeit sorgt und Pannen vermeidet.
Art.-Nr. 2215A
Kantenflügel auf der rechten Seite, der anzuschrauben ist. Das Dreieck sorgt dafür, dass der Schnee in die Maschine gelangt. Die Arbeitsbreite wird um 10 cm vergrößert. S-180/S-220.
Art.-Nr. 2215B
Kantenflügel auf der linken Seite, der anzuschrauben ist. Das Dreieck sorgt dafür, dass der Schnee in die Maschine gelangt. Die Arbeitsbreite wird um 10 cm vergrößert. S-180/S-220.
Art.-Nr. 2218A
Kantenflügel auf der rechten Seite, der anzuschrauben ist. Das Dreieck sorgt dafür, dass der Schnee in die Maschine gelangt. Die Arbeitsbreite wird um 10 cm vergrößert. S-245
Art.-Nr. 2218B
Kantenflügel auf der linken Seite, der anzuschrauben ist. Das Dreieck sorgt dafür, dass der Schnee in die Maschine gelangt. Die Arbeitsbreite wird um 10 cm vergrößert. S-245.
Art.-Nr. 2221
Ladeschaufel, um den Schnee in einen Wagen oder ähnliches zu befördern. Die Ladehöhe mit diesem Ausguss beträgt 330 cm
Art.-Nr. 2218
Verschleißstahl für die Seiten, der unter den Kantenflügeln montiert wird. Stellt sicher, dass die Schneefräse den Schnee vollständig auf voller Arbeitsbreite räumt. Passend für die Modelle S-180 und S-220.
Art.-Nr. 2224
Verschleißstahl für die Seiten, der unter den Kantenflügeln montiert wird. Stellt sicher, dass die Schneefräse den Schnee vollständig auf voller Arbeitsbreite räumt. Passend für das Modell S-245.

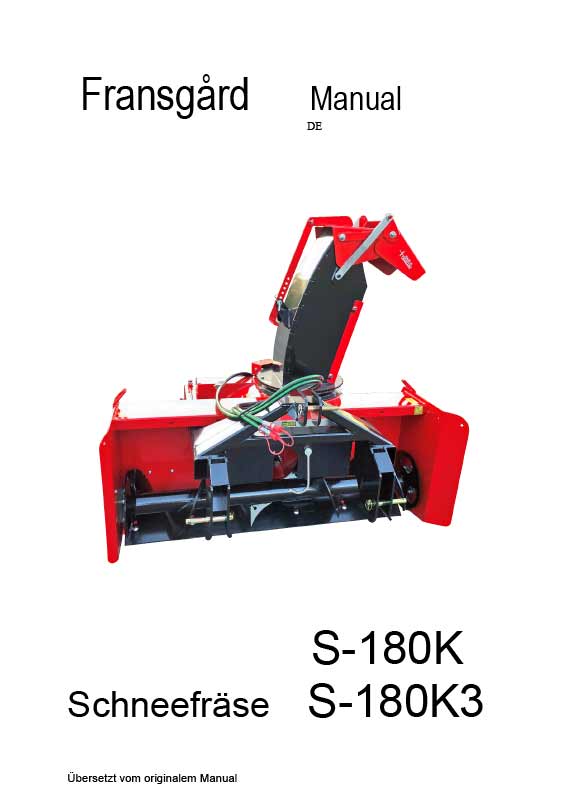

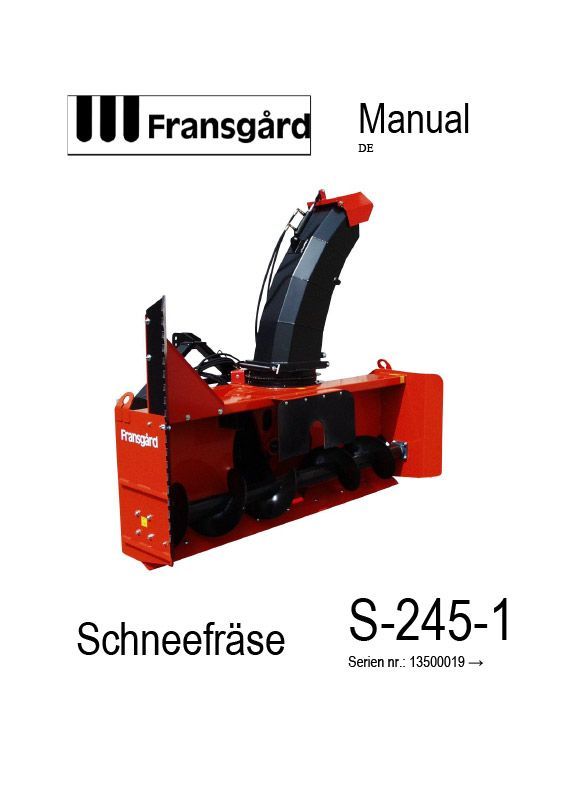

PDF-Dateien herunterladen
